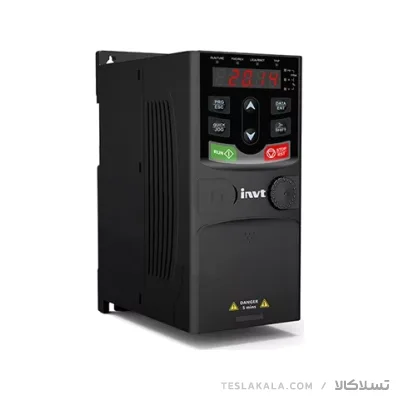

درایو (اینورتر) invt اینوت تکفاز:

توان 4کیلووات کاربری سنگین GD20-004G-2

توانایی تحمل اضافه جریان 1.5 برابر جریان نامی در یک دقیقه و 1.8 برابر جریان نامی در 10 ثانیه

( سایزینگ اینورتر در حالت کلی با توان زیاد دقیق نیست بلکه باید جریان خروجی درایو کمتر یا برابر جریان نامی آن باشد و اضافه جریان های اعمالی هم در تحمل اینورتر باشد)

محدوده ولتاژ ورودی سه فاز میتواند تا 15 درصد کمتر از 380 و 10 درصد بیشتر از 440 ولت ac باشد

منظور از کاربری سنگین، کاربری فراتر از مواردی نظیر فن و پمپ و موارد مشابه می باشد.

مشخصات فنی اینورتر اینوت GD20:

اینورتر INVT GD20 یا Goodrive20 از سری درایوهای کوچک با کاربری عمومی با قابلیت نصب روی دیوار و روی ریل و دارای وکتور کنترل پیشرفته طراحی و عرضه گردیده است.

درایو های اینوت GD20 از توان 18.5 تا 110 کیلووات به صورت استاندارد دارای راکتور یا چوک DC داخلی هستند و از توان 18.5 تا 37 کیلووات دارای یونیت بریک یا یونیت ترمز داخلی هستند، از توان 45 تا 110 کیلووات یونیت بریک آپشنال است.

اینورتر اینوت سری GD20 به عنوان یک اینورتر کوچک با کاربری عمومی با قابلیت نصب روی دیوار و روی ریل و دارای وکتور کنترل پیشرفته طراحی و عرضه گردیده است.

کاربرد اینورتر INVT GD20:

• دستگاه بسته بندی و چاپ
• ماشین آلات نساجی
• ماشین آلات صنایع چوب
• خطوط انتقال
• دستگاه تزریق پلاستیک
• نوار نقاله
• بالابر و چرثقیل
• میکسر
• ماشین آلات مواد غذایی
• کمپرسورهای صنعتی
• ماشین آلات سیم و کابل
• دستگاه سنگ شکن و سنگ بری

مزایای اینورتر INVT GD20:

1. کنترل برداری قدرتمند در جهت کنترل بارهای گشتاور بالا (Vector Control , V/F Control)
2. PLC، تایمر و کانتر داخلی
3. رنج توانی وسیع
4. ابعاد کامپکت
5. دارای یونیت یا چاپر ترمز داخلی در رنج توانی 0.4 الی 37 کیلووات و آپشنال در توان های 45 تا 110 کیلو وات
6. دارای راکتور یا چوک DC داخلی در رنج توانی 18.5 کیلووات و بالاتر
7. فیلتر EMC داخلی در توان های 4 کیلو وات و بالاتر مطابق استاندارد IEC61800-3 C3 و در سایر مدل ها به صورت آپشنال است.
8. کی پد جداشونده با امکان نصب بر روی درب تابلو
9. دارای پروتکل ارتباطی Modbus RTU

مشخصات اینورتر سری GD20:

کدینگ محصول و جدول کدینگ:

لینک دانلود کاتالوگ اینورتر GD20 شرکت اینوت

لینک دانلود منوال درایو GD20 شرکت اینوت
