لیست قیمت تابلو مرکز کنترل موتور MCC
قیمت تابلو مرکز کنترل موتور MCC پس از بررسی لیست موتورها و روش راهاندازی هر فیدر اعلام میشود.
باتوجهبه نوسانات قیمت دلار، بهتر است برای دریافت لیست قیمت دقیق تابلو مرکز کنترل موتور MCC، از طریق شماره 02191026126 با کارشناسان فنی تسلاکالا در ارتباط باشید.

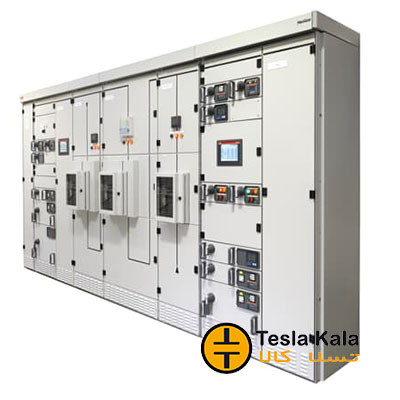

تابلو مرکز کنترل موتور MCC چیست؟
تابلو مرکز کنترل موتور (Motor Control Center) تابلویی است که راهاندازی، کنترل و حفاظت مجموعهای از الکتروموتورها را در یک نقطه متمرکز میکند. بهجای اینکه هر موتور تابلوی محلی جداگانه داشته باشد، همه فیدرهای موتوری در ستونهای یک تابلو کنار هم قرار میگیرند و از اتاق برق کنترل میشوند.
هر فیدر موتوری در تابلو مرکز کنترل موتور MCC یک واحد مستقل است که خودش کلید حفاظتی، وسیله قطع و وصل، حفاظت اضافه بار و مدار فرمان اختصاصی دارد. همین ساختار ماژولار باعث میشود سرویس یک موتور، بقیه خط تولید را متوقف نکند.
اجزای هر فیدر در تابلو مرکز کنترل موتور MCC
۱. وسیله قطع و حفاظت اتصال کوتاه
معمولاً کلید اتوماتیک MCCB، فیوز کاردی یا کلید حرارتی (MPCB). این تجهیز باید جریان اتصال کوتاه محتمل را قطع کند.
۲. کنتاکتور
کنتاکتور سه فاز که قطع و وصل موتور را با فرمان الکتریکی انجام میدهد. رده کنتاکتور باید متناسب با توان موتور و تعداد مانور در ساعت انتخاب شود.
۳. حفاظت اضافه بار
بی متال یا رله حرارتی که موتور را در برابر اضافه بار پیوسته، دو فاز شدن و نامتعادلی جریان محافظت میکند. عدد تنظیم آن باید دقیقاً روی جریان نامی موتور باشد.
۴. روش راهاندازی
بسته به توان و نوع بار، یکی از این سه حالت انتخاب میشود:
- مستقیم (DOL): سادهترین و ارزانترین، برای موتورهای کوچک تا حدود ۷.۵ کیلووات
- ستاره-مثلث: کاهش جریان راهاندازی به یکسوم، برای موتورهای متوسط با بار سبک هنگام استارت
- راهاندازی نرم یا درایو: با اینورتر کنترل دور موتور، هم جریان استارت حذف میشود و هم امکان کنترل دور فراهم میگردد
۵. مدار فرمان و سیگنالینگ
شستی استارت و استاپ، چراغ سیگنال وضعیت، سلکتور حالت دستی/خودکار و ترمینالهای ارتباط با PLC.
مزایای تابلو مرکز کنترل موتور MCC
- دسترسی متمرکز: اپراتور و تعمیرکار همه فیدرها را در یک نقطه در اختیار دارند
- ایمنی بیشتر: کارکنان برای قطع یک موتور به محیط پرخطر خط تولید نمیروند
- یکپارچگی با اتوماسیون: اتصال به PLC و HMI از یک نقطه انجام میشود
- استانداردسازی قطعات: یکسان بودن فیدرها، انبار قطعات یدکی را ساده میکند
- سرویس بدون توقف کامل: در طراحی ماژولار، یک واحد کشویی را میتوان بدون خاموشی کل تابلو بیرون کشید
- پایش مصرف: امکان اندازهگیری جریان و توان هر موتور بهصورت مستقل
کاربردهای تابلو مرکز کنترل موتور MCC
- خطوط تولید کارخانههای صنایع غذایی، دارویی و شیمیایی
- ایستگاههای پمپاژ آب و فاضلاب و تصفیهخانهها
- کارخانههای سیمان، کاشی و صنایع معدنی
- سیستمهای تهویه و هواساز مجتمعهای بزرگ
- کارخانههای نساجی، کاغذ و مقوا
- سیستمهای انتقال مواد و نوار نقالههای چندمرحلهای
- موتورخانههای مرکزی ساختمانهای بزرگ
اطلاعات لازم برای سفارش تابلو مرکز کنترل موتور MCC
- لیست موتورها: توان، جریان نامی و ولتاژ هر موتور
- روش راهاندازی هر موتور: مستقیم، ستاره-مثلث یا با درایو
- نوع بار: پمپ، فن، نوار نقاله یا میکسر — این موضوع روی انتخاب رده کنتاکتور و روش استارت اثر دارد
- نیاز به اتوماسیون: آیا فرمان از PLC میآید یا فقط دستی است
- محیط نصب: اتاق برق، سالن تولید یا محوطه — تعیینکننده درجه حفاظت و تهویه
- فضای رزرو: تعداد فیدرهایی که در آینده اضافه خواهند شد
جایگاه MCC در تأسیسات
برق پس از عبور از تابلو دیماندی و تابلو قدرت و توزیع به تابلو MCC میرسد و از آنجا بین موتورها تقسیم میشود. در پروژههای بزرگتر، تغذیه اصلی از تابلو فشار متوسط و ترانسفورماتور تأمین میگردد.
مجموعه کامل را در دسته تابلو برق فشار ضعیف ببینید. الزامات طراحی، آزمون نوعی و ایمنی این تابلوها در استاندارد IEC 61439-2 تشریح شده است.
قیمت و سفارش تابلو مرکز کنترل موتور MCC
قیمت تابلو مرکز کنترل موتور MCC به تعداد فیدرها، توان موتورها، روش راهاندازی هر فیدر، برند تجهیزات و سطح اتوماسیون بستگی دارد. به همین دلیل قیمتگذاری پس از بررسی لیست موتورها و نقشه تکخطی انجام میشود.
تسلاکالا طراحی، ساخت، مونتاژ و تست این تابلوها را مطابق مشخصات فنی پروژه انجام میدهد و امکان صدور پیشفاکتور رسمی و ارسال به سراسر ایران را دارد.
برای استعلام قیمت تابلو مرکز کنترل موتور MCC، لیست موتورها و روش راهاندازی مورد نظر خود را برای کارشناسان فنی ما ارسال کنید.
