ترنسدیوسر چیست و چه کاری انجام میدهد؟
ترنسدیوسر (Transducer) یا مبدل اندازهگیری، تجهیزی است که کمیتهای الکتریکی شبکه مانند ولتاژ، جریان، توان اکتیو و راکتیو، ضریب توان و فرکانس را اندازهگیری کرده و آنها را به یک سیگنال استاندارد آنالوگ (معمولاً 4 تا 20 میلیآمپر یا 0 تا 10 ولت) یا داده دیجیتال تبدیل میکند. این سیگنال سپس در اختیار PLC، سیستم SCADA یا دیتالاگر قرار میگیرد.
بدون ترنسدیوسر، اتصال مستقیم ولتاژ 380 ولت یا جریان چند صد آمپری به ورودی کنترلر غیرممکن و خطرناک است. این تجهیز علاوه بر تبدیل مقیاس، ایزولاسیون گالوانیکی بین مدار قدرت و مدار کنترل ایجاد میکند و از تجهیزات حساس در برابر گذراهای ولتاژ محافظت مینماید.
انواع ترنسدیوسر بر اساس کمیت اندازهگیری
- ترنسدیوسر ولتاژ: تبدیل ولتاژ تکفاز یا سهفاز به سیگنال استاندارد
- ترنسدیوسر جریان: اندازهگیری جریان خط، معمولاً از طریق ثانویه ترانس جریان (CT)
- ترنسدیوسر توان: اندازهگیری توان اکتیو (kW)، راکتیو (kVAr) و ظاهری (kVA)
- ترنسدیوسر ضریب توان و فرکانس: پایش کیفیت توان و پایداری شبکه
- ترنسدیوسر مولتیفانکشن: اندازهگیری همزمان همه کمیتها در یک دستگاه
ترنسدیوسر ایسکرا (ISKRA) اسلوونی
محصولات موجود در این دسته از برند ISKRA اسلوونی هستند؛ برندی با سابقه طولانی در تجهیزات اندازهگیری و پایش انرژی که دقت و پایداری بلندمدت آن در پروژههای صنعتی ایران شناختهشده است.
سه خانواده اصلی عرضهشده عبارتند از:
- مدل ISKRA MT416: مبدل مولتیفانکشن با امکان اندازهگیری کمیتهای پایه شبکه
- مدل ISKRA MT418: نسخه با قابلیتهای گستردهتر اندازهگیری و خروجیهای بیشتر

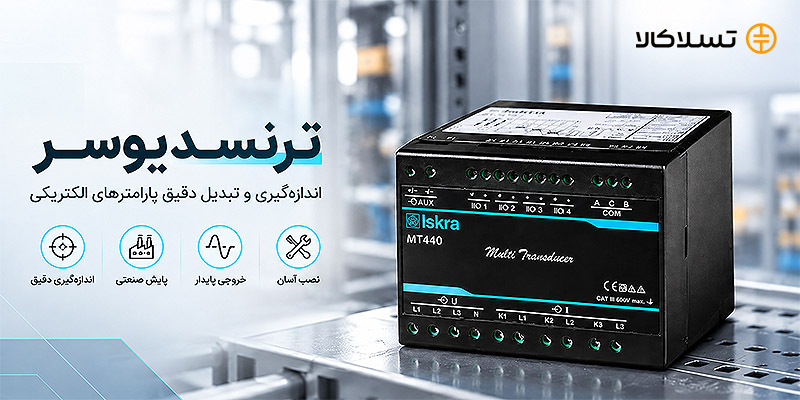

- مدل ISKRA MT440: رده بالای این خانواده با دقت و امکانات ارتباطی پیشرفتهتر
هر سه مدل در سه نسخه بدون RS، همراه با RS232 و همراه با RS485 عرضه میشوند تا متناسب با معماری شبکه پروژه انتخاب شوند.
انتخاب نسخه ارتباطی مناسب
مدل بدون RS
مناسب پروژههایی که فقط به خروجی آنالوگ نیاز دارند؛ مثلاً نمایش جریان روی آمپرمتر یا ارسال یک کمیت به ورودی آنالوگ PLC. اقتصادیترین گزینه است.
مدل با RS232
برای اتصال نقطهبهنقطه به یک دستگاه (مانند کامپیوتر صنعتی یا دیتالاگر) در فواصل کوتاه. برای پیکربندی و کالیبراسیون دستگاه نیز کاربرد دارد.
مدل با RS485
پرکاربردترین نسخه در پروژههای صنعتی. با پروتکل Modbus-RTU میتوان دهها دستگاه را روی یک باس دوسیمه شبکه کرد و همه کمیتها را بهصورت دیجیتال و بدون خطای تبدیل آنالوگ در HMI یا سیستم پایش انرژی خواند. برای فواصل تا 1200 متر مناسب است.
خروجی آنالوگ یا خروجی دیجیتال؟
انتخاب بین خروجی آنالوگ و خروجی دیجیتال یکی از تصمیمهای اصلی در طراحی سیستم پایش است. خروجی آنالوگ ساده و سریع است و در سیستمهای قدیمی که فقط یک ورودی جریانی در دسترس دارند بهترین گزینه محسوب میشود؛ اما هر کمیت یک کانال جداگانه و یک زوج سیم مستقل میخواهد.
در مقابل، خروجی دیجیتال روی بستر RS485 همه کمیتها را از یک مسیر دوسیمه منتقل میکند. اگر قرار است ولتاژ سه فاز، جریان سه فاز، توان اکتیو و راکتیو و ضریب توان را همزمان بخوانید، حالت دیجیتال هم هزینه کابلکشی را کم میکند و هم خطای تبدیل آنالوگ به دیجیتال را از بین میبرد. برای پروژههای جدید پایش انرژی، نسخه RS485 انتخاب استاندارد است.
کاربردهای ترنسدیوسر در صنعت
- سیستمهای پایش و مدیریت مصرف انرژی (EMS) در کارخانهها
- تابلوهای توزیع و پستهای برق فشار ضعیف و متوسط
- پایش بار ژنراتور و سیستمهای تولید همزمان برق و حرارت
- کنترل و پایش بانک خازنی و اصلاح ضریب توان
- سیستمهای SCADA صنایع نفت، گاز، پتروشیمی و آب
- نیروگاههای خورشیدی و پایش تولید انرژی تجدیدپذیر
- مراکز داده و تأسیسات حساس با نیاز به پایش مداوم کیفیت برق
نکات مهم در نصب ترنسدیوسر
- پیش از نصب، نسبت تبدیل ترانس جریان (CT Ratio) را در پارامترهای دستگاه تنظیم کنید؛ در غیر این صورت مقادیر خواندهشده اشتباه خواهد بود.
- ثانویه ترانس جریان را هرگز در حالت باز رها نکنید؛ ولتاژ خطرناکی روی آن ظاهر میشود.
- کابل سیگنال آنالوگ را شیلددار انتخاب کنید و شیلد را فقط از یک سمت زمین کنید تا نویز حذف شود.
- کابل RS485 باید زوج به هم تابیده و در انتهای باس دارای مقاومت پایانی 120 اهم باشد.
- فاصله فیزیکی کابلهای سیگنال از کابلهای قدرت و خروجی درایو را حفظ کنید.
قیمت و خرید ترنسدیوسر
قیمت ترنسدیوسر به مدل، تعداد کمیتهای قابل اندازهگیری و نوع پورت ارتباطی بستگی دارد. نسخههای دارای RS485 بهدلیل امکانات شبکهای، قیمت بالاتری نسبت به مدلهای بدون RS دارند. لیست قیمت بهروز در همین صفحه قابل مشاهده است.
تسلاکالا تمامی مبدلهای اندازهگیری ایسکرا را بهصورت اصل و با تضمین اصالت کالا عرضه میکند. کارشناسان فنی ما بر اساس کمیتهای مورد نیاز، نوع شبکه (تکفاز یا سهفاز، سهسیمه یا چهارسیمه) و معماری اتوماسیون پروژه، مدل مناسب را پیشنهاد میدهند.
برای استعلام قیمت ترنسدیوسر، دریافت کاتالوگ فنی یا پیشفاکتور رسمی با واحد فروش تماس بگیرید. سایر تجهیزات اندازهگیری و پایش را در دسته انواع سنسور و تجهیزات اتوماسیون صنعتی ببینید. اطلاعات فنی رسمی محصولات در سایت ISKRA منتشر شده است.
سوالات متداول
تفاوت ترنسدیوسر با پاورمتر چیست؟
پاورمتر نمایشگر دارد و مقادیر را روی صفحه نشان میدهد. ترنسدیوسر معمولاً نمایشگر ندارد و صرفاً کمیت را به سیگنال استاندارد تبدیل میکند تا سیستم بالادست آن را بخواند. در نتیجه ابعاد کوچکتر و قیمت پایینتری دارد.
آیا میتوان چند ترنسدیوسر را روی یک شبکه قرار داد؟
بله. مدلهای دارای RS485 با پروتکل Modbus-RTU روی یک باس دوسیمه شبکه میشوند. کافی است به هر دستگاه یک آدرس یکتا اختصاص دهید.
خروجی 4-20 میلیآمپر بهتر است یا 0-10 ولت؟
برای فواصل بلند و محیطهای پرنویز، خروجی جریانی 4-20 میلیآمپر بهتر است چون افت ولتاژ کابل روی آن اثر ندارد و قطع شدن سیم (جریان صفر) قابل تشخیص است.
