کنتاکتور سه فاز اشنایدر که به انگلیسی schneider contactor است، یکی از قدیمیترین کنتاکتورهای موجود در بازار ایران است. لیست بهروز قیمت کنتاکتور اشنایدر، یکی از مواردی است که مهندسین به آن نیاز دارند.
برای نمونه، لیست قیمت کنتاکتور اشنایدر در ۲۴ آذر را برای چند مورد را در لیست زیر مشاهده میکنید:
باتوجهبه نوسانات قیمت دلار، بهتر است برای دریافت لیست قیمت دقیق کنتاکتور اشنایدر، از طریق شماره ۰۲۱۹۱۰۲۶۱۲۶ با کارشناسان فنی تسلا کالا در ارتباط باشید.
اين كنتاكتور سابقا با نام تله مکانیک شناخته میشد. اما الان سالهاست در صنایع ایران استفاده میشود و مشتریان مشکلپسند را قانع کرده است.
در سادهترین تعریف، کنتاکتور یک دستگاه سوئیچینگ (کلیدزنی) الکتریکی است که برای خاموش و روشنکردن یک مدار الکتریکی استفاده میشود.

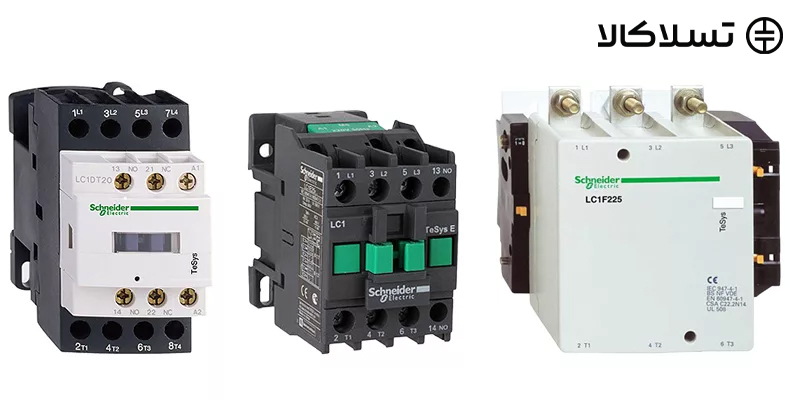

انواع کنتاکتورهای اشنایدر بهصورت زیر است:
کنتاکتور سری D اشنایدر
کنتاکتور سری F اشنایدر
کنتاکتورهای سری E اشنایدر
تجهیزات کنتاکتور سه فاز اشنایدر در سریها یا تیپهای متنوعی عرضه میشوند که بهعنوان پرفروشترین سریها میتوان به کنتاکتور اشنایدر سری D و سری F و E در بازار ایران اشاره کرد. کیفیت ساخت بالا و سابقه درخشان کنتاکتور اشنایدر آن را از سایر رقبا متمایز میکند. کنتاکتور اشنایدر سری D که رایجترین کنتاکتور اشنایدر است از رنج ۹ آمپر تا ۱۵۰ آمپر را در بر میگیرد و برای موتورهای القایی تا ۱۵۰ آمپر و بارهای مقاومتی تا ۲۰۰ آمپر مورداستفاده قرار میگیرند.
کنتاکتهای کمکی در سری D بهصورت 1NC+1NO یعنی یک کنتاکت کمی باز و یک کنتاکت کمکی بسته هستند که در جزئیات صفحه هر محصول توضیح داده شده است.
کنتاکتور سری F اشنایدر برای رنج جریانهای ۱۶۵ تا ۶۳۰ آمپر در AC-3 و ۲۰۰ تا ۱۶۰۰ آمپر AC1 تولید میشوند.
قیمت کنتاکتور اشنایدر اصلی را در سایت تسلا کالا بهصورت آپدیت میتوانید مشاهده کنید.
اجزای کنتاکتور اشنایدر
در شکل زیر اجزای کنتاکتور اشنایدر را نشان دادهایم. کنتاکتور اشنایدر از تیغه فرمان، پلاک کنتاکتور، ورودی و خروجی سهفاز و بوبین کنتاکتور تشکیل میشود.
مشخصات و کاتالوگ کنتاکتور اشنایدر
از روی ولتاژ کار نامی، میتوان توانایی قطع و وصل، نوع و محل استفاده کنتاکتور اشنایدر را به دست آورد. یکی از مزایای کنتاکتور، سرعت قطع و وصل آن است. بهطوریکه میتوان با طراحی مناسب و انتخاب کنتاکتور مناسب، تا ۳۰۰۰ بار در ساعت و برای کنتاکتورهای اشنایدر الکتریک تا ۳۶۰۰ بار در ساعت زیر بار قطع یا وصل نمود.
این اطلاعات به طور کامل در کاتالوگ کنتاکتور اشنایدر مشخص میشود. تعداد دفعاتی که میتوان کنتاکتور را قطع و وصل نمود بدون آنکه جرقه ایجاد شده صدمهای به کنتاکتور وارد آورد، بهازای هر ساعت و با جریانهای مختلف نیز در کاتالوگ کنتاکتور اشنایدر از سوی کارخانه سازنده داده شده است.
باتوجهبه توضیحات بالا، میتوان دریافت که در ایجاد قوس الکتریکی و نیز ذوبشدن کنتاکتها، جریان و ولتاژ نقش مهمی دارند. بهطوری که مشخصات الکتریکی مانند توان، ولتاژ، جریان، ضریب قدرت مصرفکنندهای که کنتاکتور میتواند آن را به شبکه متصل کند یا از شبکه قطع کند و کنتاکتهای آن در اثر قوس الکتریکی آسیب نبینند، در روی بدنه کنتاکتور و یا به طور کاملتر در کاتالوگ آن نوشته میشود.
در سایت تسلا کالا علاوه بر استعلام قیمت کنتاکتور اشنایدر و خرید کنتاکتور اشنایدر، مشخصات فنی و کاتالوگ آنها را نیز میتوانید مشاهده و بررسی نمایید.
بوبین کنتاکتور اشنایدر
کنتاکتورها به لحاظ جریان دارای دو قسمت مجزا هستند:
جریان قسمت بار که جریان تغذیه بار را عبور می دهد.
جریان قسمت تحریک کویل که جریان تحریک بوبین کنتاکتور اشنایدر را جهت مغناطیسی شدن آن عبور می دهد.
قاعدتاً جریان بار، وابسته به ولتاژ شبکه و ولتاژ موردنیاز بار است. ولی ولتاژ قسمت تحریک کنتاکتورهای اشنایدر الکتریک میتواند ۲۴، ۴۸، ۱۱۰، ۲۲۰ و ۳۸۰ ولت از نوع DC یا AC یا حتی مستقیماً از ولتاژ خط باشد.
البته تأمین جریان تحریک بوبین توسط ولتاژهای DC برای کنتاکتورها مناسبتر است. در صورت دسترسی به ولتاژ DC، استفاده از آن برای بوبین کنتاکتور اشنایدر پیشنهاد میگردد.

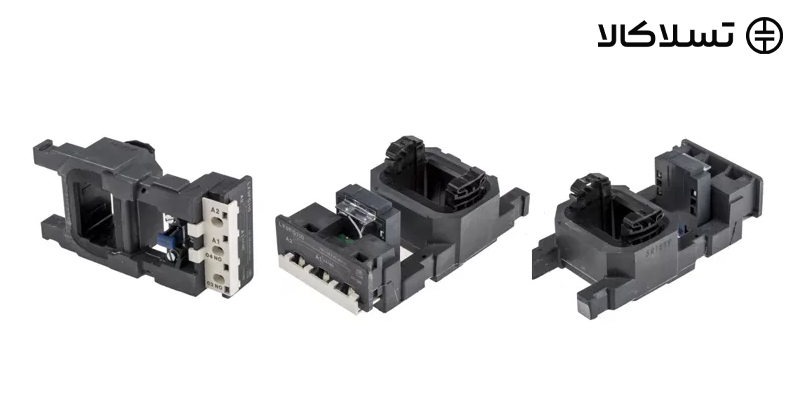

در تصویر زیر نمونههایی از بوبین کنتاکتور schneider را مشاهده میکنید:
از لحاظ جریان بار، کنتاکتورهای اشنایدر الکتریک که عمدتاً بهصورت سه فاز هستند، تا ۸۰۰ آمپر ساخته میشوند.
جریان کویل این کنتاکتورها معمولاً بهاندازه کنتاکتور وابسته است. در حالتی که کنتاکتورهای جریان بالا مانند ۸۰۰ آمپر مصرف شوند، جریان کویل یا تحریک هم یک جریان قابلملاحظه خواهد بود.
کنتاکتور سری D اشنایدر الکتریک
کنتاکتورهای سری D این برند بین مهندسین برق طرفدارهای بسیاری دارند و قیمت کنتاکتور اشنایدر سری D برای افرادی که در این حیطه فعالیت میکنند، اهمیت بالایی دارد.
چنانچه از کنتاکتها جریان عبور نماید، باتوجهبه مقدار جریان، عمر مکانیکی کنتاکتهای کلید به علت گرمشدن و جرقه کاهش پیدا میکند.
مثلاً برای کنتاکتوری که جریان کار نامی آن در ولتاژ ۲۲۰ ولت برابر ۹ آمپر و عمر مکانیکی آن ۳ میلیون بار است، در جریان ۳، ۵، ۱۶، ۲۰ آمپر به ترتیب طول عمر آن ۱×۱۰۵، ۳×۱۰۵، ۵×۱۰۵، ۵×۱۰۵ بار تغییر مییابد.
انواع کنتاکتور اشنایدر را باتوجهبه طول عمر مکانیکی کلیدهای مختلف با حروف لاتین از A تا F نیز نشان میدهند و اصطلاحاً کلاس کلید مینامند. A=103 B=104، C=105، D=106، E=107، F=108
اعداد توان دار، تعداد قطع و وصل را بیان میکنند. ممکن است بعد از حروف نیز یک عدد بهعنوان ضریب نوشته شود. مثلاً D۳ بیانگر طول عمر ۱۰۶×۳ بار است.
کنتاکتورهای سری D اشنایدر در ولتاژ ۴۸۰ ولت AC و ظرفیت جریان اتصال کوتاه تا ۱۰۰ کیلو آمپر، در انواع سطح بوبین ولتاژ AC/DC طراحی و تولید میشوند..
کنتاکتور سری F اشنایدر
کنتاکتورهای F اشنایدر، برای جریانهای بالا مورداستفاده قرار میگیرد. در نتیجه نسبت به سری D قیمت بالاتری نیز دارند این کنتاکتورها در رنج جریانی ۱۸۵ تا ۶۳۰ آمپر و در رنج توانی ۹۰ تا ۳۳۵ کیلووات تولید میشوند. بوبین کنتاکتورهای سری F اشنایدر در دو رنج 110VAC/DC و 220VAC/DC است.
کنتاکتور سری E اشنایدر
و اما کنتاکتور اشنایدر سری E که از رنج ۶ آمپر تا ۱۶۰ آمپر تولید میشود. این کنتاکتور، محبوبیت کمتری نسبت به دو سری دیگر کنتاکتور اشنایدر دارد. یکی از تفاوتهای آن با کنتاکتور سری D اشنایدر این است که کنتاکتهای کمکی در این سری کنتاکتور Schneider بهصورت 1NO یعنی یک کنتاکت باز هستند.

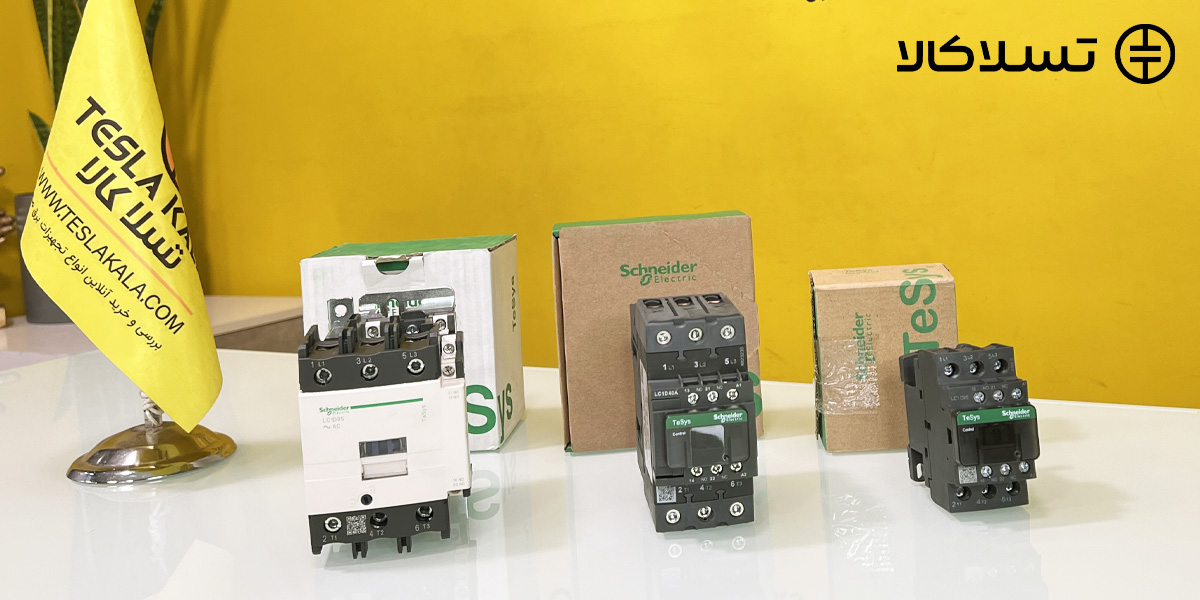

قيمت كنتاكتور اشنايدر Schneider
کنتاکتورهای این برند باکیفیت و مدلهای مختلفی در بازار وجود دارند. خرید کنتاکتور اشنایدر از فروشگاه معتبر یکی از نکاتی است که مهندسین برق باید به آن توجه کنند.
تسلا کالا مرجع آنلاین فروش تجهیزات برق صنعتی، انواع کنتاکتور اشنایدر را با ضمانت اصالت کالا، گارانتی و در سریعترین زمان ممکن در محل پروژه، به شما تحویل میدهد.
برای استعلام قیمت کنتاکتور اشنایدر و خرید کنتاکتور اشنایدر، میتوانید به سایت تسلا کالا مراجعه کنید یا با شماره ۰۲۱۹۱۰۲۶۱۲۶ تماس حاصل فرمایید.
