رله شیشه ای چیست و چه کاربردی دارد؟

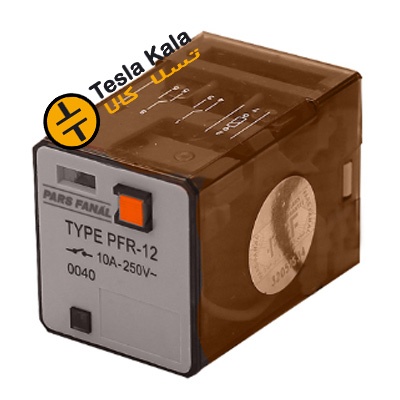

رله شیشه ای یا رله میانی (Miniature Relay) کلیدی الکترومکانیکی است که با یک سیگنال کنترلی کمتوان، مداری با توان بیشتر را قطع و وصل میکند. نام آن از بدنه شفاف پلاستیکی میآید که وضعیت کنتاکتها و عملکرد آرمیچر را قابل مشاهده میکند؛ ویژگیای که در عیبیابی سریع تابلو بسیار به کار میآید.
مهمترین نقش رله شیشه ای در تابلوهای صنعتی، ایجاد ایزولاسیون بین مدار فرمان و مدار قدرت است. خروجی ۲۴ ولت یک PLC نمیتواند مستقیماً کنتاکتور ۲۲۰ ولت را تحریک کند؛ رله میانی دقیقاً همین واسط را میسازد و در عین حال کنترلر را از نویز و اضافه ولتاژ مدار قدرت محافظت میکند.
برندهای موجود در تسلاکالا
رله شیشه ای فیندر (FINDER) ایتالیا
شناختهشدهترین برند این حوزه در بازار ایران. مدلهای پرکاربرد شامل سری ۶۰ (رلههای ۸ و ۱۱ پایه با جریان ۱۰ آمپر مانند 60.12 و 60.13)، سری ۴۰ (رلههای باریک ۱۶ آمپر مانند 40.61) و سری ۵۵ است. کیفیت کنتاکت و عمر مکانیکی بالا، دلیل اصلی محبوبیت این برند است.
رله شیشه ای واید مولر (Weidmüller) آلمان
مدلهای DRI، DRM، DRL و DRR با ولتاژهای کنترلی ۲۴ ولت DC و ۲۳۰ ولت AC. طراحی این خانواده برای نصب فشرده روی ریل و در کنار ترمینالها بهینه شده است.
برد رله چندتایی
برد رله ۴ تایی و ۸ تایی ۱۶ آمپر با ولتاژ تحریک ۲۴ ولت DC که چند رله فیندر را روی یک برد آماده گرد هم میآورد. این گزینه، زمان سیمکشی و فضای مورد نیاز در تابلو را به شکل محسوسی کاهش میدهد.
مشخصات مهم در انتخاب رله شیشه ای
۱. ولتاژ بوبین (ولتاژ کنترلی)
رایجترین مقادیر ۲۴ ولت DC و ۲۲۰/۲۳۰ ولت AC است. این ولتاژ باید دقیقاً با خروجی PLC یا مدار فرمان شما هماهنگ باشد. اتصال ولتاژ اشتباه، بوبین را در چند ثانیه میسوزاند.
۲. تعداد و نوع کنتاکت
- 1NO1NC: یک کنتاکت باز و یک بسته — برای فرمانهای ساده
- 2NO2NC: دو جفت کنتاکت — رایجترین انتخاب در تابلوهای فرمان
- 3NO3NC: سه جفت کنتاکت — برای مدارهایی که همزمان چند سیگنال لازم دارند
۳. تعداد پایه
رلههای ۸ پایه معمولاً دو کنتاکت تبدیلی و رلههای ۱۱ پایه سه کنتاکت تبدیلی دارند. تعداد پایه باید با پایه رله (سوکت) شما مطابقت داشته باشد؛ رله ۱۱ پایه روی سوکت ۸ پایه نصب نمیشود.
۴. جریان کنتاکت
رلههای ۱۰ آمپر برای اکثر کاربردهای فرمان کافی هستند. برای بارهای سنگینتر یا بارهای سلفی، رله ۱۶ آمپر انتخاب مطمئنتری است. توجه کنید جریان اعلامشده برای بار مقاومتی است؛ در بار سلفی باید ضریب کاهش اعمال شود.
کاربردهای رله شیشه ای
- واسط بین خروجی PLC و کنتاکتور یا شیر برقی
- تکثیر یک سیگنال فرمان به چند مدار مستقل
- ایزولاسیون مدار فرمان از مدار قدرت
- تبدیل سطح ولتاژ بین ۲۴ ولت DC و ۲۲۰ ولت AC
- مدارهای اینترلاک و قفل ایمنی ماشینآلات
- مدارهای آلارم و سیگنالینگ
- کنترل روشنایی و بارهای متوسط در تابلوهای ساختمانی
نکات مهم در استفاده
- برای بارهای سلفی (بوبین کنتاکتور، شیر برقی)، از دیود هرزگرد یا مدار اسنابر روی بار استفاده کنید تا قوس الکتریکی، کنتاکت را نسوزاند
- رله را همیشه روی سوکت (پایه رله) نصب کنید؛ این کار تعویض در زمان خرابی را به چند ثانیه کاهش میدهد
- گیره نگهدارنده فلزی روی رله را فراموش نکنید؛ در محیطهای پرلرزش، رله بدون گیره از سوکت جدا میشود
- در تابلوهای پرتراکم، فاصله بین رلهها را رعایت کنید تا گرمای بوبینها انباشته نشود
- پیش از تعویض، ولتاژ بوبین و تعداد پایه رله جدید را با رله قدیمی مقایسه کنید
