میکروسوئیچ چیست؟

میکرو سوئیچ تیغه‌ای قرقره‌ای  (Micro Switch) یکی از انواع سوئیچ‌های قطع و وصل کننده مدارهای الکتریکی هستند، که کاربردهای بسیاری علی الخصوص در تابلوهای کنترلی دارند. ساختمان این تجهیزات بسیار ساده است و در مدارهای فرمان نقش بسیار مهمی را ایفا می‌کند.

معمولا یک مکانیسم فنری به سرعت عملکرد میکروسوئیچ کمک می‌کند و با کوچک ترین ضربه یا تحریک شاسی، عمل مکانیکی مورد نیاز برای تغییر وضعیت کنتاکت ها انجام خواهد شد.

میتوانید برای خرید میکرو سوئیچ تیغه‌ای فشاری قابل تنظیم به سایت تسلاکالا مراجعه کنید.

اجزای تشکیل‌دهنده میکروسوئیچ

•  اهرمی که هدف با آن برخورد می‌کند. هر میکروسوئیچ یک شاسی دارد که با برخورد جسم یا به عبارتی هدف با این شاسی، کنتاکت‌ها تغییر وضعیت خواهند داد.
•  عملگر بخشی است که به اهرم متصل است و حرکت خطی، عمودی و یا دورانی اهرم را به تغییر وضعیت در کنتاکت ها تبدیل می کند.
•  بدنه میکرو سوئیچ تیغه‌ای فشاری که شامل کنتاکت‌هاست و حالت آن توسط عملگر کنترل می‌شود.
•  پایانه‌های الکتریکی که به کنتاکت‌های سوئیچ متصل می‌شود و سیم ها را از طریق پیچ‌های پایانه به سوئیچ متصل می‌کنند.

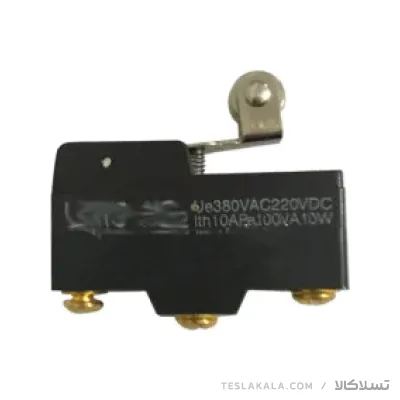

ویژگی میکرو سوئیچ تیغه‌ای قرقره‌ای

میکرو سوئیچ تیغه‌ای  (تیغه کوتاه) جنس بدنه این مینی میکرو سوئیچ از باکالیت (تیغه قرقره ای کوتاه )  است . این تجهیز دارای یک پیچ مشترک (COM) و یک پلاتین باز (NO) و یک پلاتین بسته (NC) می‌باشد.
