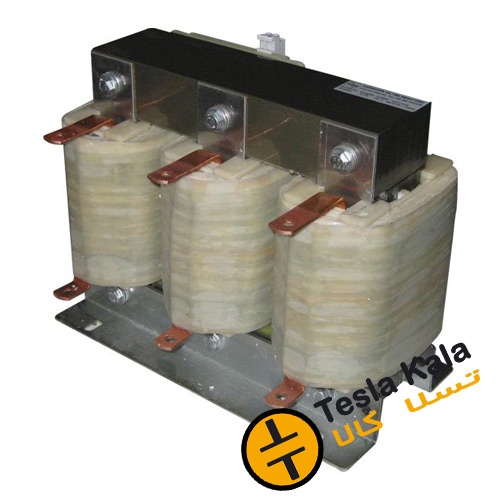

ارتباط در واتس اپفیلتر هارمونیک خازنی 12.5 کیلووار پرتوخازن، مدل PKR-400/14/12.5 جهت بلوک هارمونیک ها در مسیر پله خازنی با توان 12.5 کیلووار و نسبت راکتانس 14 درصد خازن همان پله ، باید در انتخاب خازن سری با فیلتر هارمونیک پارامترهای مختلف شبکه نظیر THD ولتاژ و جریان مد نظر باشدو حتما در انتخاب خازن مناسب از نظر سطح ولتاژ عایقی و ظرفیت آن دقت کافی اعمال گردد ، پیشنهاد میگردد که حتما در محتوای آموزشی تسلاکالا مطالب مرتبط با انتخاب فیلتر هارمونیک را مطالعه فرمایید
ولتاژ خط به خط شما برای استفاده از این تجهیز باید حداکثر 400 ولت اسمی باشد با قرارگیری این سلف (راکتور یا فیلتر هارمونیک خازنی ) در مسیر خازن ، موجب میشود که خازن ولتاژ 465 ولت را متحمل شود و در این حالت باید در انتخاب خازن دقت شود.
برای اینکه ترکیب پله خازنی که مجموعه خازن و سلف می باشد، 12.5 کیلووار خروجی دهد ( تقریبا) پیشنهاد میشود که با این سلف خازن 18.5-525 سری شود یعنی خازنی که دارای 18.5 کیلووار خروجی در سطح ولتاژ 525 ولت باشد که در قرار گیری با سلف 465 ولت روی آن اعمال میشود که چون تلفات سلف هم 14 درصد است ،نهایتا پله ما 12.5 کیلووار اسمی خروجی به شبکه مبدهد
مورد دیگر مفهوم نسبت 14 درصد است ، که منظور نسبت راکتانس سلف به خازن میباشد و ربطی به درصد هارمونیکهای موجود درشبکه ندارد ، اشتباهی که بسیار مرتکب میشوند
لینك دانلود كاتالوگ فیلترهارمونیك پرتوخازن
| سازنده ( برند ) | |
|---|---|
| ولتاژ نامی | |
| توان خروجی ( مجموعه خازن و سلف) | 12.5 کیلووار |
| فرکانس رزونانس | |
| نسبت راکتانس سلف به خازن (درصد) | |
| خازن پیشنهادی برای سری شدن با این فیلتر هارمونیك | |
| ابعاد | A=230, B=100, C=G=190, H=130 ميلي متر |
| ضمانت | 12 ماه گارانتی سازنده |
