مشخصات فنی

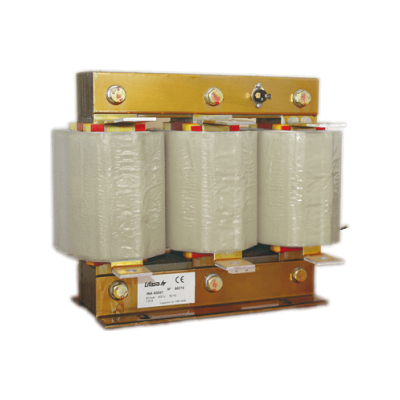

فیلترهارمونیک خازنی 50کیلووار،7درصد،لیفاسا، مدل INA40507 جهت بلوک هارمونیک ها در مسیر پله خازنی با توان 50کیلووار و نسبت راکتانس 7 درصد خازن همان پله ، دارای سیم پیچی از جنس آلومینیوم، در انتخاب خازن سری با فیلتر هارمونیک پارامترهای مختلف شبکه نظیر THD ولتاژ و جریان مد نظر باشدو حتما در انتخاب خازن مناسب از نظر سطح ولتاژ عایقی و ظرفیت آن دقت کافی اعمال گردد ،در انتخاب خازن سری نیز حتما به ویژگی های درج شده در ذیل محصول دقت گردد ولتاژ خط به خط شما برای استفاده از این تجهیز باید حداکثر 400 ولت اسمی باشد با قرارگیری این سلف (راکتور یا فیلتر هارمونیک خازنی ) در مسیر خازن ، موجب میشود که خازن ولتاژ 430 ولت را متحمل شود و در این حالت باید در انتخاب خازن دقت شود.
نكته مهم دیگر علاوه بر سطح ولتاژ خازن ،ظرفیت میكروفارادی خازن هست فلذا به مدل خازن پیشنهادی در كنار این محصول حتما باید دقت گردد
لینك دانلود دیتاشیت تكمیلی فیلتر هارمونیك 7 درصد لیفاسا
سازنده ( برند ) | |
---|---|
ولتاژ نامی | |
توان خروجی ( مجموعه خازن و سلف) | |
فرکانس رزونانس | |
نسبت راکتانس سلف به خازن (درصد) | |
خازن پیشنهادی برای سری شدن با این فیلتر هارمونیك | |
ابعاد | |
ضمانت |
