تابلو برق فشار ضعیف

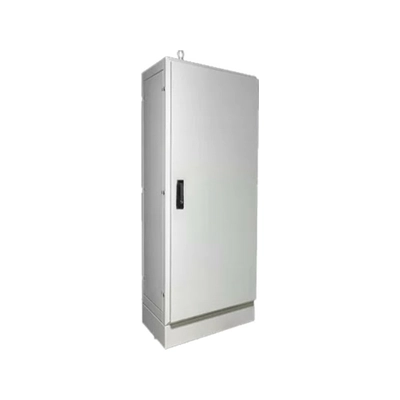

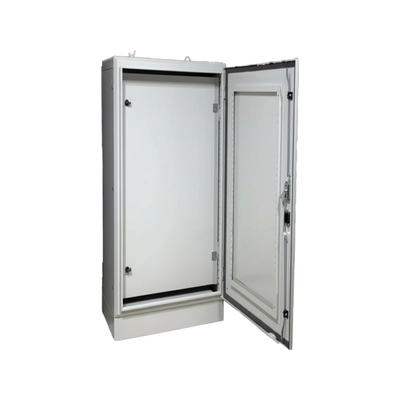

تابلو برق در واقع یک محفظه فلزی یا غیر فلزی است که تمام فیوزها،کلیدهای حرارتی، قطعات نمایشگر، تجهیزات کنترلی و سیم‌کشی داخلی درآن جای دارد. معمولا ساخت تابلوهای برق کار بسیار تخصصی است که دارای استانداردهای خاص می باشد.تابلو برق فشار ضعیف ایستاده  با ابعاد WHD 80*200*80 یکی از انواع تابلو برق موجود در سایت تسلا کالا می باشد.

مشخصات تابلو برق فشار ضعیف ایستاده

تابلو برق‌های ایستاده همانطور که از نامشان پیداست ،تابلوهای ایستاده‌ایی هستند که نیاز به تکیه‌گاه ندارند و بیشتر موارد استفاده آن‌ها در موتورخانه‌ها می‌باشد. این تابلوها از نظر کارکرد به چند دسته تقسیم می‌شوند:

• تابلو برق ثابت ایستاده:در این تابلوها، باس بارها اغلب در قسمت فوقانی نصب شده و از طریق شینه ها و یا کابل به کلید و سایر تجهیزات الکتریکی مانند کنتاکتورها، رله ها و … ارتباط پیدا می کنند.
• تابلو برق ایستاده چند منظوره:تجهیزات کنترل، کلیدها، رله‌ها و ترمینال را میتوان نصب کرد. همچنین تابلوهای چندمنظوره را در ارتفاع 2 متر شامل اسکلت فلزی می‌سازند.

ویژگی تابلو برق ایستاده

این ویژگی در تمامی تابلو برق‌های ایستاده تقریبا ثابت است و به صورت زیر است:

• نوع فریم و اسکلت اصلی: بصورت پیچ و مهره‌ای قابل توسعه یا جوشکاری شده یکپارچه
• ضخامت ورق فریم و اسکلت اصلی: 1.5یا 2 میلیمتر
• ضخامت ورق بدنه: 1.5 میلی‌متر
• نوع ورق فلزی بدنه: ورق روغنی
• سینی نصب تجهیزات: دارد
• نوع رنگ بدنه: پودری الکترو استاتیک
• فام رنگ: RAL-7032 یا RAL-7035
• درجه حفاظت(IP): 42

طراحی و ساخت تابلوهای برق

همچنین برای طراحی و ساخت تابلوهای برق موارد زیر نیز رعایت می‌شود:

• امکان ساخت فریم تابلوها با ساختار پیچ و مهره‌ای در مدل‌های PS4000 یا ES5000 یا TS8 طرح ریتال (RITTAL) و مدل SIVACON 8PT طرح زیمنس (SIEMENS) بصورت سفارشی وجود دارد.
• ضخامت ورق فریم و اسکلت اصلی، 2 یا 1.5 میلی‌متر است (امکان ساخت با ورق 2.5 میلی متر بصورت سفارش وجود دارد).
• ضخامت ورق بدنه، 1.5 میلی متر است (امکان ساخت درب تابلو با ورق 2 میلی متر بصورت سفارشی وجود دارد).
• فریم و بدنه تابلو از ورق روغنی ساخته می شود (امکان ساخت با استفاده از ورق گالوانیزه بصورت سفارشی وجود دارد).
• بدنه تمامی تابلوها مجهز به سینی نصب تجهیزات بصورت یک تکه متناسب با ابعاد تابلو می باشد (امکان ارائه سینی تجهیزات بصورت چند تکه و سفارشی وجود دارد).
• رنگ بدنه تابلوها از نوع پودری الکترو استاتیک و با فام رنگ RAL-7032 یا RAL-7035 می‌باشد (امکان ارائه کدهای رنگی دیگر از جمله 7035 بصورت سفارشی وجود دارد).
• درجه حفاظت در مقابل ورود گرد و غبار و مایعات IP 42 در نظر گرفته است (امکان ساخت با درجه حفاظت های بالاتر بصورت سفارشی وجود دارد).
• امکان ساخت تابلوها بصورت بارانی با کلاهک یک طرفه و دو طرفه بصورت سفارشی وجود دارد.
• امکان اضافه شدن درب داخلی یا روبند فلزی بصورت سفارشی وجود دارد.

تسلاکالا مفتخر است انواع تابلوهای برق را طراحی و در اختیار مشتریان عزیر قرار دهد.میتوانید برای استعلام  قیمت و خرید انواع بدنه تابلو برق ایستاده  به سایت تسلاکالا مراجعه فرمایید و با کارشناسان فروش ما در ارتباط باشید .
