بی متال هیمل

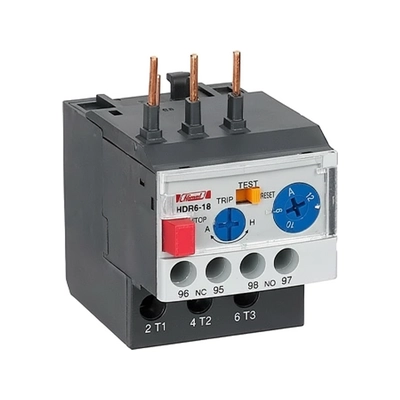

بی متال ( رله حرارتی/ اضافه جریان) هیمل مدل HDR618P9:
بیمتال هیمل یک رله حفاظتی در برابر اضافه جریان موتورهای الکتریکی است، که کاربردهای متفاوتی از جمله استفاده در تابلوهای برق دارد.اساس کار بیمتال یا رله حرارتی هیمل با توجه به تفاوت ضریب انبساط طولی است که در اثر عبور جریان اضافهبار کنتاکتورقطع میشود و از موتور محافظت میشود.بی متال های هیمل به دو حالت دستی و اتوماتیک عمل میکنند.
و برای اطمینان از اینکه بهصورت صحیح عمل میکند بهصورت گرم و سرد مورد آزمایش قرار میگیرد. وقتی جریان از بیمتال هیمل عبور میکند، دو فلز موجود در آن گرم میشوند و طول آنها افزایش مییابد و ازآنجایی که ضریب انبساط طولی یکی از فلزات بیشتر از دیگری است، دو فلز باهم به سمت فلزی که ضریب انبساط طولی کمتری دارد خم میشوند. درنتیجه مسیر عبور جریان کنتاکتها باز و مدار قطع میشود.
بیمتال یا رله حرارتیهای سری HDR6 هیمل در رنج جریان نامی ۰٫۱ تا 185 آمپر تولید میشوند و قابل نصب بر روی کنتاکتور سری HDC6 میباشند.
ویژگی بیمتالهای هیمل
- استاندارد IEC/EN 609474
- کاربرد در حفاظت موتورو,استفاده در تابلوهای برق
- کنتاکت کمکی یک کنتاکت بازو یک کنتاکت بسته(1NC+1NO)
- ولتاژ تحمل ضربه : 6 کیلو ولت
- قابل نصب بر روی کنتاکتور سری HDC6
بی متال در موارد زیر کاربرد دارد:
- درجه حرارت کنترل اتوی لباس، تستر نان، قهوه ساز، اجاقگاز، خشککن لباس، سشوار، سرخکن، پتوی برقی، ماهیتابه برقی، کتری برقی، پلوپز، گریل و …
- حفاظت از بالاست لامپ فلورسنت در برابر گرمای بیش از حد
- روشن و خاموش کردن فن خودرو
- ثبت دمای کالاهای حساس در حمل و نقل
- حفاظت از مدارات الکتریکی کارخانهها، منازل و دفاتر اداری
- پشتیبانی از مدارات الکتریکی هواپیما
- باز یا بسته کردن ونتها یا دریچهها
- تنظیم دمای اتاق
- محافظت از موتورهای الکتریکی در برابر اضافهبار
