تابلو فشار متوسط کمپکت چیست؟

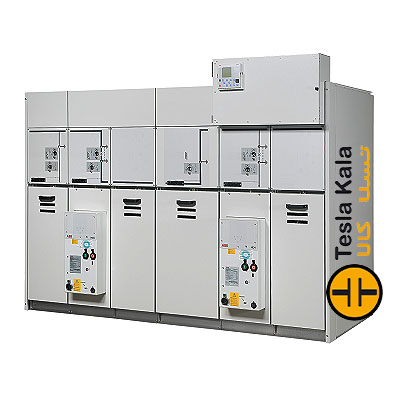

تابلو فشار متوسط کمپکت (Compact / RMU) سلولی است که در آن تجهیزات قطع و وصل درون یک محفظه فلزی آببندیشده و پرشده از گاز SF6 قرار میگیرند. چون گاز SF6 استحکام عایقی بهمراتب بالاتری از هوا دارد، فاصله بین قسمتهای برقدار بسیار کمتر میشود و در نتیجه ابعاد کل تابلو به شکل چشمگیری کاهش مییابد.
تابلو فشار متوسط کمپکت معمولاً با نام RMU (Ring Main Unit) هم شناخته میشود، چون طراحی اولیه آن برای شبکههای حلقوی توزیع بوده است؛ جایی که هر پست دو ورودی حلقه و یک یا چند خروجی ترانسفورماتور دارد.
چرا SF6؟
- استحکام عایقی بالا: حدود سه برابر هوا در فشار یکسان، یعنی فاصله عایقی کمتر و ابعاد کوچکتر
- قابلیت خاموش کردن قوس: گاز SF6 قوس الکتریکی را بهسرعت خنک و خاموش میکند
- محفظه آببندی مادامالعمر: تجهیزات داخل محفظه از رطوبت، گرد و غبار و آلودگی محیط کاملاً محافظت میشوند
- نگهداری بسیار کم: چون محفظه بسته است، تجهیزات داخل آن عملاً نیازی به سرویس دورهای ندارند
مزایای تابلو فشار متوسط کمپکت
۱. ابعاد بسیار کوچک
مهمترین دلیل انتخاب این نوع تابلو. در پروژههایی که فضای اتاق برق محدود است — زیرزمین ساختمانهای تجاری، پستهای داخل شهر، فضاهای بازسازیشده — تابلو فشار متوسط کمپکت ممکن است تنها گزینه عملی باشد.
۲. مقاومت در برابر شرایط محیطی
چون تجهیزات درون محفظه آببندی هستند، رطوبت بالا، گرد و غبار، بخار شیمیایی و آلودگی هوا روی عملکرد آنها اثر نمیگذارد. برای مناطق ساحلی و صنایع با محیط خورنده، مزیت مهمی است.
۳. نگهداری حداقلی
برخلاف تابلوهای با عایق هوا که نیاز به تمیزکاری دورهای مقرهها و بازرسی کنتاکتها دارند، محفظه SF6 عملاً بدون سرویس کار میکند. تنها پایش لازم، کنترل فشار گاز است.
۴. ایمنی بالا
قسمتهای برقدار کاملاً درون محفظه فلزی زمینشده محصورند و امکان تماس تصادفی وجود ندارد.
پیکربندیهای رایج تابلو فشار متوسط کمپکت
- واحد ورودی/خروجی حلقه: با سکسیونر قابل قطع زیر بار برای مانور شبکه حلقوی
- واحد حفاظت ترانسفورماتور: با کلید قدرت و رله حفاظتی یا فیوز فشار متوسط
- واحد اندازهگیری: با ترانسفورماتورهای جریان و ولتاژ برای کنتور فشار متوسط
- واحد ترکیبی: چند عملکرد در یک محفظه واحد برای صرفهجویی بیشتر در فضا
کاربردهای تابلو فشار متوسط کمپکت
- پستهای توزیع شهری با محدودیت فضا
- پستهای زیرزمینی مجتمعهای تجاری و مسکونی بلندمرتبه
- شبکههای حلقوی توزیع (Ring Main)
- پستهای کمپکت پیشساخته و کیوسکی
- نیروگاههای خورشیدی و بادی
- مناطق ساحلی و صنایع با محیط خورنده
- پستهای شارژ سریع خودروی برقی و زیرساختهای جدید
محدودیتها و نکات فنی
- عدم امکان توسعه ساده: برخلاف تابلوهای سلولی، افزودن یک واحد به محفظه بسته معمولاً ممکن نیست و باید از ابتدا پیکربندی نهایی تعیین شود
- تعمیر داخل محفظه: در صورت بروز عیب داخلی، تعمیر در محل امکانپذیر نیست و کل واحد باید به کارخانه بازگردد
- پایش فشار گاز: نشانگر فشار باید بهصورت دورهای بازدید شود؛ افت فشار به معنای کاهش استحکام عایقی است
- الزامات زیستمحیطی: SF6 گاز گلخانهای قدرتمندی است و در پایان عمر تجهیز باید توسط مراکز مجاز بازیافت شود
- قیمت اولیه بالاتر: نسبت به تابلوی سنتی همظرفیت گرانتر است، هرچند هزینه نگهداری بسیار پایینتری دارد
کمپکت، کشویی یا سنتی؟
معیار اصلی انتخاب معمولاً فضا و اهمیت تداوم برقرسانی است:
مجموعه کامل را در دسته تابلو برق فشار متوسط ببینید. پس از ترانسفورماتور کاهنده، برق وارد تابلو برق فشار ضعیف و سپس تابلو قدرت و توزیع میشود. الزامات طراحی و آزمون در استاندارد IEC 62271-200 تعریف شده است.
نکات مهم در سفارش
- پیکربندی نهایی (تعداد واحد ورودی، خروجی و حفاظت ترانس) را از ابتدا و با در نظر گرفتن توسعه آینده مشخص کنید
- سطح ولتاژ نامی، جریان نامی و جریان اتصال کوتاه محتمل شبکه را دقیق اعلام کنید
- روش حفاظت ترانسفورماتور (کلید قدرت با رله یا فیوز فشار متوسط) را تعیین کنید
- ابعاد محل نصب و مسیر ورود تجهیز به اتاق برق را پیش از سفارش بررسی کنید
- الزامات اندازهگیری و کنتور فشار متوسط را با شرکت برق منطقه هماهنگ نمایید
قیمت و سفارش
قیمت تابلو فشار متوسط کمپکت به پیکربندی واحدها، سطح ولتاژ و جریان، نوع حفاظت ترانسفورماتور و برند تجهیزات بستگی دارد. قیمتگذاری پس از بررسی نقشه تکخطی و مشخصات فنی پروژه انجام میشود.
تسلاکالا طراحی، تأمین و راهاندازی تابلوهای فشار متوسط را مطابق استانداردهای صنعت برق انجام میدهد و امکان صدور پیشفاکتور رسمی و پشتیبانی فنی را فراهم کرده است.
برای استعلام قیمت تابلو فشار متوسط کمپکت، نقشه تکخطی و ابعاد فضای نصب خود را برای کارشناسان فنی ما ارسال کنید.
سوالات متداول
RMU با تابلو کمپکت یکی است؟
RMU نوعی تابلو کمپکت است که برای شبکههای حلقوی طراحی شده (دو ورودی حلقه و خروجی ترانس). در عمل این دو اصطلاح در بازار ایران اغلب بهجای هم به کار میروند.
عمر گاز SF6 چقدر است؟
محفظه بهصورت آببندی مادامالعمر ساخته میشود و در شرایط عادی نیازی به شارژ مجدد ندارد. کافی است نشانگر فشار را بهصورت دورهای بازدید کنید.
آیا میتوان بعداً یک واحد اضافه کرد؟
در محفظههای یکپارچه معمولاً خیر. برخی طراحیهای ماژولار امکان اتصال واحد اضافه را میدهند، اما این قابلیت باید از ابتدا در انتخاب مدل لحاظ شود.
