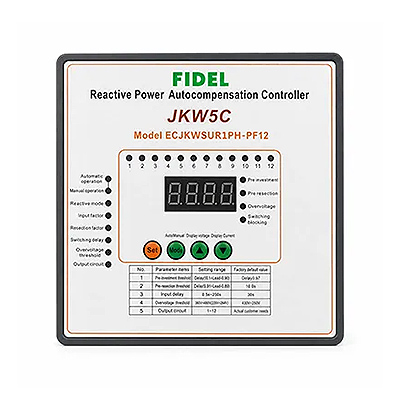

رگولاتور بانک خازنی فیدل FIDEL؛ کنترلر ۱۲ پله
رگولاتور بانک خازنی فیدل FIDEL کنترلر اصلاح ضریب توان با ۱۲ پله خروجی است که ضریب توان لحظهای شبکه را میسنجد و پلههای خازنی را بهصورت خودکار مدیریت میکند. مدلهای موجود از سری JK هستند و در دو نسخه ولتاژ تغذیه ۲۲۰ و ۳۸۰ ولت عرضه میشوند — هر دو با سه سال گارانتی بیقید و شرط.
دوره گارانتی سه ساله در دستهای که استاندارد معمول یک تا دو سال است، تفاوت معناداری ایجاد میکند؛ بهویژه در تجهیزی که دائماً در مدار است و مستقیماً روی صورتحساب برق اثر میگذارد.
مدلهای رگولاتور بانک خازنی فیدل FIDEL
- سری JK — ۱۲ پله، ولتاژ تغذیه ۲۲۰ ولت: برای تابلوهایی که مدار فرمان ۲۲۰ ولت دارند
- سری JK — ۱۲ پله، ولتاژ تغذیه ۳۸۰ ولت: برای تابلوهایی که تغذیه فرمان از ولتاژ خط تأمین میشود
پیش از سفارش حتماً ولتاژ مدار فرمان تابلوی خود را بررسی کنید؛ اتصال ولتاژ نادرست به رگولاتور، آن را از بین میبرد.
چرا ۱۲ پله؟
تعداد پله، دقت تنظیم ضریب توان را تعیین میکند. با ۱۲ پله میتوانید ظرفیت کل بانک را به دوازده سطح تقسیم کنید و تنظیم بسیار نرمتری داشته باشید:
- نوسان کمتر ضریب توان: پلههای کوچکتر یعنی جهشهای کمتر هنگام ورود و خروج
- کاهش جبران بیش از حد: رگولاتور میتواند دقیقاً به مقدار مورد نیاز جبران کند، نه بیشتر
- عمر بیشتر کنتاکتورها: تعداد مانور هر پله کاهش مییابد چون تنظیم با پلههای کوچکتر انجام میشود
- فضای توسعه: اگر ظرفیت بانک در آینده افزایش یابد، پلههای خالی در دسترس است
عملکرد رگولاتور در بانک خازنی
۱. اندازهگیری
با دریافت ولتاژ نمونه از شبکه و جریان از ترانسفورماتور جریان (CT)، اختلاف فاز محاسبه و ضریب توان لحظهای به دست میآید.
۲. تصمیمگیری
مقدار محاسبهشده با ضریب توان هدف مقایسه میشود. اگر شبکه سلفیتر از هدف باشد، پله وارد و اگر خازنیتر شود، پله خارج میگردد.
۳. فرمان به پلهها
خروجیهای رلهای به کنتاکتور خازنی هر پله فرمان میدهند. تأخیر بین مانورها رعایت میشود تا خازن فرصت دشارژ داشته باشد.
۴. توزیع متعادل کارکرد
ساعت کارکرد پلهها متعادل نگه داشته میشود تا فرسودگی خازنها و کنتاکتورها یکنواخت باشد و یک پله زودتر از بقیه از بین نرود.
نکات مهم در راهاندازی رگولاتور بانک خازنی فیدل FIDEL
- نسبت CT را دقیق وارد کنید: اشتباه در این پارامتر، همه محاسبات را غلط میکند
- CT باید کل جریان بار را ببیند: نه فقط بخشی از آن و نه جریان خود خازنها
- جهت سیمکشی CT: جابهجایی ورودی و خروجی باعث خواندن معکوس علامت توان راکتیو میشود
- هماهنگی فاز: ولتاژ نمونه باید با فازی که CT روی آن نصب شده هماهنگ باشد
- ثانویه CT را هرگز باز نگذارید: ولتاژ خطرناکی روی آن ظاهر میشود
- ستپوینت را حوالی ۰.۹۵ تا ۰.۹۸ بگذارید: تنظیم روی ۱ باعث نوسان مداوم پلهها میشود
اجزای بانک خازنی کامل
کاربردهای رگولاتور بانک خازنی فیدل FIDEL
- بانکهای خازنی واحدهای صنعتی متوسط و بزرگ
- تابلوهای اصلاح ضریب توان کارخانههای تولیدی
- تأسیسات ساختمانهای تجاری و مجتمعهای بزرگ
- ایستگاههای پمپاژ و تصفیهخانهها
- پستهای توزیع با بار متغیر
- بازسازی و ارتقای بانکهای خازنی قدیمی
مقایسه با سایر گزینهها
اگر بانک شما کوچک است و ۶ پله کافی است، رگولاتور بانک خازنی شیواامواج گزینه اقتصادیتری است. برای بانکهای بزرگتر با تنوع بار بالا، رگولاتور بانک خازنی فیدل FIDEL با ۱۲ پله تنظیم دقیقتری ارائه میدهد. مجموعه کامل را در دسته رگولاتور بانک خازنی ببینید.
مبانی فنی بانکهای خازنی فشار ضعیف در استاندارد IEC 61921 تشریح شده است.
قیمت و خرید رگولاتور بانک خازنی فیدل FIDEL
قیمت رگولاتور بانک خازنی فیدل FIDEL به تعداد پله و ولتاژ تغذیه بستگی دارد. لیست قیمت بهروز مدلهای موجود در همین صفحه قابل مشاهده است.
تسلاکالا محصولات FIDEL را با سه سال گارانتی بیقید و شرط و تضمین اصالت کالا عرضه میکند. کارشناسان فنی ما در محاسبه ظرفیت پلهها، انتخاب نسبت CT و پیکربندی اولیه رگولاتور همراه شما هستند.
برای استعلام قیمت رگولاتور بانک خازنی فیدل FIDEL یا دریافت پیشفاکتور رسمی با واحد فروش تسلاکالا تماس بگیرید.
سوالات متداول
۲۲۰ ولت بخرم یا ۳۸۰ ولت؟
به ولتاژ مدار فرمان تابلوی شما بستگی دارد. اگر ترانس فرمان ۲۲۰ ولت دارید نسخه ۲۲۰ و اگر تغذیه مستقیم از ولتاژ خط است نسخه ۳۸۰ ولت را انتخاب کنید.
آیا میتوانم از همه ۱۲ پله استفاده نکنم؟
بله. رگولاتور با تعداد پله کمتر هم کار میکند و پلههای استفادهنشده در پیکربندی غیرفعال میمانند. این یعنی فضای توسعه برای آینده در اختیار دارید.
چرا ضریب توان بعد از نصب اصلاح نشد؟
شایعترین دلایل: نسبت CT اشتباه، جهت معکوس CT، ناهماهنگی فاز ولتاژ نمونه، یا کم بودن ظرفیت کل بانک نسبت به توان راکتیو مورد نیاز. ابتدا پیکربندی CT و سپس محاسبه ظرفیت را بررسی کنید.
