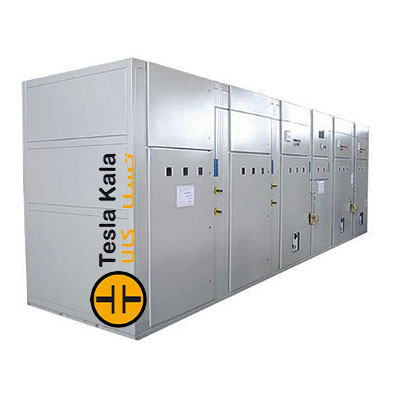

تابلو فشار متوسط سنتی چیست؟
تابلو فشار متوسط سنتی (Fixed Type / Conventional) رایجترین و اقتصادیترین نوع تابلو در سطح ولتاژ ۲۰ کیلوولت شبکه توزیع ایران است. در این نوع، تجهیزات قدرت — سکسیونر، کلید قدرت، ترانسفورماتورهای اندازهگیری و برقگیر — بهصورت ثابت داخل سلول نصب میشوند و برای سرویس یا تعویض، باید کل سلول بیبرق و ارت شود.
نام «سنتی» به معنای قدیمی یا نامرغوب بودن نیست؛ صرفاً اشاره به ساختار ثابت در برابر ساختار کشویی دارد. در بسیاری از پروژههای صنعتی و پستهای توزیع، تابلو فشار متوسط سنتی همچنان انتخاب فنی و اقتصادی درستی است.
اجزای یک سلول فشار متوسط سنتی
- سکسیونر قابل قطع زیر بار (LBS): برای قطع و وصل و ایجاد فاصله ایمنی قابل رؤیت
- کلید قدرت (CB): از نوع وکیوم یا SF6 برای قطع جریان اتصال کوتاه
- سکسیونر ارت: اتصال زمین ایمن پیش از ورود پرسنل به سلول
- ترانسفورماتور جریان (CT) و ولتاژ (PT): برای اندازهگیری و تغذیه رلههای حفاظتی
- رله حفاظتی: اضافه جریان، اتصال زمین و در پروژههای بزرگتر رلههای دیفرانسیل و دیستانس
- برقگیر (Surge Arrester): حفاظت در برابر اضافه ولتاژ ناشی از صاعقه و کلیدزنی
- شینهبندی مسی و مقرههای اپوکسی: با فاصله عایقی متناسب با سطح ولتاژ
- اینترلاک مکانیکی: جلوگیری از عملیات نادرست و خطرناک اپراتور
مزایای ساختار ثابت
۱. قیمت تمامشده پایینتر
نبود مکانیزم کشویی، کنتاکتهای جداشونده و شاتر خودکار، هزینه ساخت را نسبت به نوع کشویی بهمراتب کاهش میدهد.
۲. سادگی ساختار و نگهداری
تعداد قطعات متحرک کمتر یعنی نقاط خرابی کمتر. تیم نگهداری با ساختار سادهتری سروکار دارد و آموزش تخصصی کمتری لازم است.
۳. ابعاد جمعوجورتر در برخی پیکربندیها
نیازی به فضای بیرون کشیدن کشو در جلوی سلول نیست، هرچند فاصله ایمنی برای کار روی سلول همچنان لازم است.
۴. پاسخگویی کامل برای بارهای غیرحیاتی
اگر پست شما امکان خاموشی برنامهریزیشده برای سرویس دورهای را دارد، محدودیت ساختار ثابت مشکلی ایجاد نمیکند.
محدودیتها
- برای هر سرویس یا تعویض تجهیز، سلول باید کاملاً بیبرق و ارت شود
- زمان خاموشی برای تعمیرات نسبت به نوع کشویی بیشتر است
- امکان تست کلید قدرت در حالت جدا شده از شینه وجود ندارد
- در پستهایی که تداوم برقرسانی حیاتی است، این محدودیت میتواند تعیینکننده باشد
کاربردهای تابلو فشار متوسط سنتی
- پستهای توزیع ۲۰ کیلوولت شهرکهای صنعتی
- پست اختصاصی کارخانهها و واحدهای تولیدی
- پستهای برق مجتمعهای تجاری و مسکونی بزرگ
- ایستگاههای پمپاژ آب و تأسیسات شهری
- پستهای موقت کارگاههای ساختمانی و پروژههای عمرانی
- پستهای توزیع کشاورزی و چاههای عمیق
سنتی، کشویی یا کمپکت؟
انتخاب نوع تابلو به سه معیار بستگی دارد: بودجه، اهمیت تداوم برقرسانی و فضای موجود.
- تابلو فشار متوسط سنتی: اقتصادیترین گزینه، مناسب جایی که خاموشی برنامهریزیشده امکانپذیر است
- تابلو برق فشار متوسط کشویی: امکان بیرون کشیدن کلید برای سرویس بدون قطع شینه اصلی — برای پستهای حیاتی
- تابلو فشار متوسط کمپکت: کوچکترین ابعاد با عایق گاز SF6 — برای فضاهای محدود
مجموعه کامل را در دسته تابلو برق فشار متوسط ببینید. پس از ترانسفورماتور، برق وارد تابلو برق فشار ضعیف و سپس تابلو قدرت و توزیع میشود. الزامات طراحی و آزمون تابلوهای فشار متوسط در استاندارد IEC 62271-200 تعریف شده است.
نکات مهم در سفارش و نصب
- سطح ولتاژ نامی، جریان نامی شینه و جریان اتصال کوتاه محتمل شبکه را دقیق مشخص کنید
- تعداد و نوع سلولها (ورودی، خروجی، اندازهگیری، ترانس) را بر اساس نقشه تکخطی تعیین کنید
- هماهنگی حفاظت با شبکه بالادست شرکت برق باید پیش از راهاندازی انجام و تأیید شود
- سیستم ارت پست باید مطابق محاسبات و با مقاومت مجاز اجرا شود
- محل نصب باید امکان دسترسی و فضای ایمن مانور اپراتور را فراهم کند
- آزمونهای تحویل شامل تست عایقی، تست مکانیکی و تست مدار فرمان انجام شود
قیمت و سفارش تابلو فشار متوسط سنتی
قیمت تابلو فشار متوسط سنتی به تعداد و نوع سلولها، سطح ولتاژ، جریان نامی، نوع کلید قدرت (وکیوم یا SF6)، برند تجهیزات و پیکربندی حفاظت بستگی دارد. قیمتگذاری همیشه پس از بررسی نقشه تکخطی و مشخصات فنی پروژه انجام میشود.
تسلاکالا طراحی، ساخت، مونتاژ و تست تابلوهای فشار متوسط را مطابق استانداردهای صنعت برق انجام میدهد و امکان صدور پیشفاکتور رسمی و پشتیبانی راهاندازی را فراهم کرده است.
برای استعلام قیمت تابلو فشار متوسط سنتی، نقشه تکخطی و مشخصات پست خود را برای کارشناسان فنی ما ارسال کنید.
سوالات متداول
تفاوت اصلی سنتی و کشویی چیست؟
در نوع سنتی، کلید قدرت بهصورت ثابت نصب است و برای سرویس باید کل سلول بیبرق شود. در نوع کشویی، کلید روی شاسی متحرک قرار دارد و میتوان آن را بدون قطع شینه اصلی بیرون کشید.
کلید وکیوم بهتر است یا SF6؟
کلید وکیوم عمر مکانیکی بالا و نگهداری کم دارد و در شبکه ۲۰ کیلوولت رایجتر است. کلید SF6 در فضای کمتر عملکرد قطع بهتری دارد اما مدیریت گاز آن الزامات زیستمحیطی خاصی میطلبد.
آیا امکان تبدیل سلول سنتی به کشویی وجود دارد؟
خیر. ساختار مکانیکی بدنه، کنتاکتهای جداشونده و شاترها از ابتدا متفاوت طراحی میشوند و تبدیل بعدی عملی نیست.
