رگولاتور بانک خازنی شیواامواج؛ کنترلر ایرانی اصلاح ضریب توان
رگولاتور بانک خازنی شیواامواج کنترلری است که ضریب توان لحظهای شبکه را اندازه میگیرد و بر اساس آن، پلههای خازنی را بهصورت خودکار وارد یا خارج میکند. بدون این تجهیز، بانک خازنی یا باید دستی کنترل شود یا بهصورت ثابت در مدار بماند؛ هر دو حالت مشکلساز هستند.

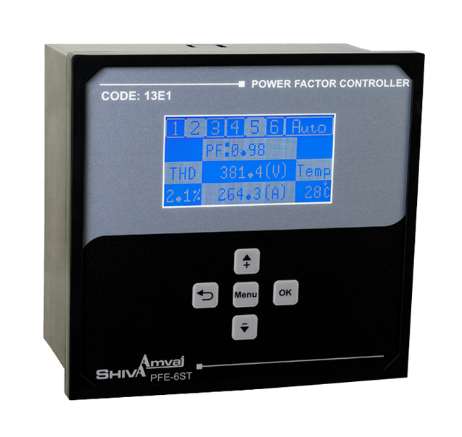

مدل موجود در تسلاکالا، PFE-6ST با ۶ پله خروجی است؛ پیکربندی رایج و پرکاربرد در بانکهای خازنی واحدهای صنعتی کوچک و متوسط.
رگولاتور بانک خازنی شیواامواج دقیقاً چه کار میکند؟
۱. اندازهگیری ضریب توان
با دریافت سیگنال ولتاژ از شبکه و سیگنال جریان از ترانسفورماتور جریان (CT)، اختلاف فاز بین ولتاژ و جریان را محاسبه و ضریب توان لحظهای را به دست میآورد.
۲. مقایسه با ستپوینت
مقدار اندازهگیریشده را با ضریب توان هدف (که معمولاً حوالی ۰.۹۵ تنظیم میشود) مقایسه میکند.
۳. تصمیمگیری و فرمان
اگر ضریب توان پایینتر از هدف باشد، یک یا چند پله خازنی را وارد مدار میکند. اگر بالاتر رفت (جبران بیش از حد)، پلهها را خارج میکند. این کار از طریق خروجیهای رلهای که به کنتاکتور خازنی هر پله متصلاند انجام میشود.
۴. مدیریت زمانبندی و توزیع کارکرد
تأخیر بین ورود و خروج پلهها رعایت میشود تا خازن فرصت دشارژ پیدا کند. همچنین در رگولاتورهای هوشمند، ساعت کارکرد پلهها متعادل نگه داشته میشود تا فرسودگی یکنواخت باشد.
چرا کنترل خودکار ضروری است؟
- بار کارخانه ثابت نیست: در شیفت شب یا تعطیلی، بار اکتیو کم میشود اما اگر خازن ثابت در مدار بماند، جبران بیش از حد رخ میدهد
- جبران بیش از حد هم جریمه دارد: شبکه خازنی شدن نیز مانند سلفی بودن مشمول جریمه است و علاوه بر آن، ولتاژ شبکه را بالا میبرد
- اضافه ولتاژ به تجهیزات آسیب میزند: افزایش ولتاژ ناشی از جبران بیش از حد، عمر موتورها و تجهیزات الکترونیکی را کاهش میدهد
- کنترل دستی عملی نیست: تغییرات بار در طول روز آنقدر سریع است که هیچ اپراتوری نمیتواند آن را دنبال کند
نکات مهم در نصب رگولاتور بانک خازنی شیواامواج
- نسبت CT را درست وارد کنید: اگر نسبت تبدیل ترانس جریان اشتباه تنظیم شود، همه محاسبات رگولاتور غلط خواهد بود
- محل نصب CT مهم است: ترانس جریان باید کل جریان بار را ببیند، نه فقط بخشی از آن و نه جریان خازنها
- ترتیب و جهت سیمکشی CT: جابهجایی ورودی و خروجی CT باعث میشود رگولاتور علامت توان راکتیو را برعکس بخواند
- هماهنگی ولتاژ نمونه با فاز CT: ولتاژ نمونهبرداریشده باید با فازی که CT روی آن نصب شده هماهنگ باشد
- ثانویه CT را باز نگذارید: ولتاژ خطرناکی روی آن ظاهر میشود
- ستپوینت منطقی انتخاب کنید: هدف حوالی ۰.۹۵ تا ۰.۹۸ معمولاً بهینه است؛ هدف ۱ باعث نوسان مداوم پلهها میشود
اجزای بانک خازنی کامل
رگولاتور تنها یکی از اجزای سیستم است. یک بانک خازنی استاندارد شامل این موارد است:
کاربردهای رگولاتور بانک خازنی شیواامواج
- بانکهای خازنی واحدهای صنعتی کوچک و متوسط
- تابلو اصلاح ضریب توان کارگاهها و سالنهای تولید
- تأسیسات ساختمانهای تجاری و اداری بزرگ
- ایستگاههای پمپاژ و تأسیسات آب
- واحدهای کشاورزی و گلخانهای با موتورهای متعدد
- بازسازی و ارتقای بانکهای خازنی قدیمی
مقایسه رگولاتور بانک خازنی شیواامواج با سایر گزینهها
اگر بانک خازنی شما بیش از ۶ پله دارد یا در آینده توسعه خواهد یافت، رگولاتور بانک خازنی فیدل FIDEL با ۱۲ پله گزینه مناسبتری است. مجموعه کامل کنترلرهای موجود را در دسته رگولاتور بانک خازنی ببینید.
الزامات و روشهای اصلاح ضریب توان در استانداردهای IEC 61921 برای بانکهای خازنی فشار ضعیف تشریح شده است.
قیمت و خرید رگولاتور بانک خازنی شیواامواج
قیمت رگولاتور بانک خازنی شیواامواج به تعداد پلههای خروجی و امکانات نمایشگر و ارتباطی بستگی دارد. لیست قیمت بهروز در همین صفحه قابل مشاهده است.
تسلاکالا این محصولات را با تضمین اصالت کالا و گارانتی معتبر عرضه میکند. اگر در حال طراحی یا بازسازی بانک خازنی هستید، کارشناسان فنی ما در محاسبه ظرفیت پلهها، انتخاب نسبت CT و پیکربندی رگولاتور همراه شما هستند.
برای استعلام قیمت رگولاتور بانک خازنی شیواامواج یا دریافت پیشفاکتور رسمی با واحد فروش تماس بگیرید.
سوالات متداول
۶ پله برای بانک من کافی است؟
به ظرفیت کل بانک و دقت مورد نیاز بستگی دارد. با ۶ پله میتوان ظرفیت را به شش سطح تقسیم کرد؛ اگر تنوع بار زیاد است و نوسان ضریب توان بالاست، تعداد پله بیشتر تنظیم دقیقتری میدهد.
چرا رگولاتور پلهها را وارد نمیکند؟
شایعترین علتها: نسبت CT اشتباه تنظیمشده، جهت معکوس سیمکشی CT، عدم هماهنگی فاز ولتاژ نمونه با CT، یا رسیدن ضریب توان به ستپوینت. ابتدا پیکربندی CT را بررسی کنید.
ستپوینت را روی چه عددی بگذارم؟
معمولاً ۰.۹۵ تا ۰.۹۸ بهینه است. تنظیم روی ۱ باعث میشود رگولاتور دائم پلهها را وارد و خارج کند که هم عمر کنتاکتورها را کم میکند و هم خازنها را فرسوده میسازد.
