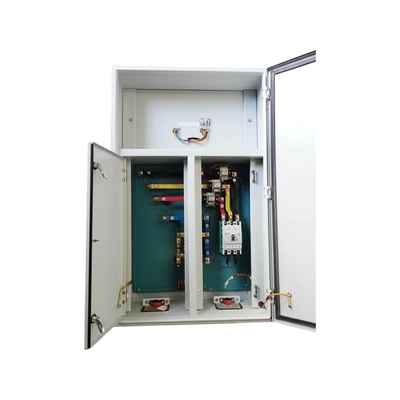

تابلو برق فشار ضعیف دیماندی 100آمپر سه‌فاز غیر مستقیم

تابلو برق فشار ضعیف دیماندی

تابلو برق در واقع یک محفظه فلزی یا غیر فلزی است که تمام فیوزها،کلیدهای حرارتی، قطعات نمایشگر، تجهیزات کنترلی و سیم‌کشی داخلی درآن جای دارد. معمولا ساخت تابلوهای برق کار بسیار تخصصی است که دارای استانداردهای خاص می باشد.تابلو برق فشار ضعیف دیماندی 100 آمپر  یکی از انواع تابلو برق موجود در سایت تسلا کالا می باشد.

انواع تابلو برق از لحاظ کاربرد

تابلوهای برق را  میتوان از  لحاظ کاربرد، سطح ولتاژ، ساختار و طراحی به چند دسته تقسیم کرد. جدول زیر به مواردی از این دسته بندی اشاره میکند:

مشخصات فنی تابلو برق دیماندی

بیشتر مصارف تابلو برق‌های دیماندی در مصارف ساختمانی و صنعتی است که جریان بالایی از برق را مصرف می‌کنند.برای آشنایی بیشتر  بهتر است  با واژه دیماند آشنا شویم، دیماند همان میزان قدرت و توانی است که از اداره برق تهیه می‌شود.اما نمی‌شود بدون تجهیزات از آن بهره برد به همین دلیل با لوازم خاص توان را به مصرف‌کنندگان می‌رسانند.این تابلوها تابلوهای سه فازی هستند که جریان بالای برق را برای ساختمان و کارخانه می‌رسانند.

تابلوهای فشار ضعیف دیماندی به 2 دسته تقسیم می‌شوند:

• تابلوی MBDC: شامل تابلوي 75 آمپري مي باشد كه از كنتور ديجيتالي مستقيم 100 آمپر در اين نوع تابلوها استفاده
  ميگردد.
• تابلوی MBCT: شامل تابلوهای 100 تا 400 آمپر که از کنتور دیجیتالی غيرمستقيم (5 آمپر) با استفاده از
  CT  در اين نوع تابلوها استفاده ميشود.

ویژگی‌های  تابلو برق فشار ضعیف دیماندی

تابلو برق دیماندی دارای ویژگی‌های متفاوت هستند که در زیراشاره‌ی کوتاه به آن‌ها  می‌کنیم برای اطلاعات بیشتر میتوانید به کاتالوگ این محصول مراجعه بفرمایید:

• داخل تابلو از 3 بخش ورودی، کنتور و خروجی تشکیل شده است.
• برای روبندهای تابلوهای دیماندی غیر مستقیم( 100 تا 400 آمپر) دو عدد قفل زیمنسی قابل پلمپ روی روبند نصب می شود.
• در هر یک از شینه های تابلوهای 100 آمپر و بیشتر از یک پیچ و مهره ( از نوع معروف به هزار خاری ) با واشر تخت
  و واشر فنری برای اتصال سیم ولتاژ ا ستفاده می شود. همچنین برای پیچ هزارخاری نمره 6 ، قطر سوراخ برابر با 6.5
  میلیمتر می باشد.
• برای ارتباط کابل اصلی تابلو تا 250 آمپر از پیچ نمره 8 معمولی و برای 300 تا 400 آمپر از پیچ نمره 10 استفاده
  میشود.
• .در تابلوهای بالای( 60 کیلو وات) 100 آمپر، محل نصب CT ها در ورودی و حداقل 1.5 سانتی متر بعد از مقره هامیباشد. سطح مقطع سیم برای ترانس جریان 2.5 میلیمتر مربع می باشد
• به ازای هر کنتور سه فاز غیر مستقیم،( 100 تا 400 آمپر) برشی به قطر 26 میلی متر ایجاد می شود،تا بتوان سیم های مورد نیاز کنتور را از صفحه به جلو منتقل نمود، این برش ها به نحوی می باشد که پس از نصب کنتور در جای مناسب قرار گرفته باشد.
• .در محل خروجی سیم ها در صفحه نگهدارنده کنتور، از یک عدد گلند یا گرومت با سایز 28 برای کنتور سه فاز
  غیر مستقیم جهت ورود و خروج کابل استفاده میگردد.
• در سیم‌کشی، برای هر (CT) ، 2 رشته سیم استفاده میگردد. رنگ سیم ترانسهای جریان هم رنگ با رنگ فاز می باشد. برای سر سیم های کنتور( در بخش کنتور)  از ترمینال 10 خانه استفاده می شود، و ترمینال K و L به یگدیگر متصل می‌گردد.

تسلاکالا مفتخر است انواع تابلوهای برق را طراحی و در اختیار مشتریان عزیر قرار دهد.میتوانید برای لیست قیمت و خرید انواع تابلوهای برق کنتوری به سایت تسلاکالا مراجعه فرمایید و با کارشناسان فروش ما در ارتباط باشید .
