لیست قیمت تابلو برق فشار متوسط کشویی
قیمت تابلو برق فشار متوسط کشویی پس از بررسی نقشه تک‌خطی، تعداد سلول و کلاس قوس داخلی مورد نیاز اعلام میشود.
باتوجه‌به نوسانات قیمت دلار، بهتر است برای دریافت لیست قیمت دقیق تابلو برق فشار متوسط کشویی، از طریق شماره 02191026126 با کارشناسان فنی تسلاکالا در ارتباط باشید.
تابلو برق فشار متوسط کشویی چیست؟

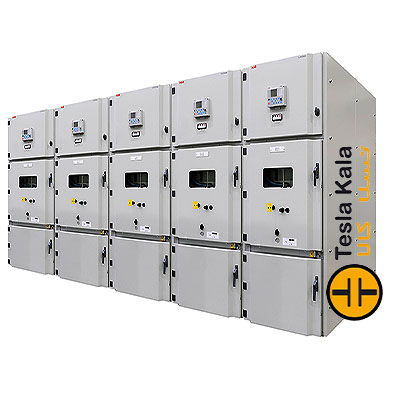

تابلو برق فشار متوسط کشویی (Withdrawable / Draw-out Type) نوعی سلول ۲۰ کیلوولت است که در آن کلید قدرت روی یک شاسی متحرک نصب میشود. این شاسی می‌تواند از موقعیت «متصل» به موقعیت «تست» و سپس «جدا» حرکت کند و در نهایت کاملاً از سلول بیرون کشیده شود — بدون آنکه شینه اصلی پست بی‌برق شود.
همین قابلیت، دلیل اصلی انتخاب تابلو برق فشار متوسط کشویی در پست‌هایی است که تداوم برق‌رسانی اهمیت حیاتی دارد. سرویس، تست یا تعویض کلید قدرت بدون خاموشی کل پست انجام میشود.
سه موقعیت شاسی تابلو برق فشار متوسط کشویی
۱. موقعیت متصل (Service)
کنتاکت‌های اصلی و مدار فرمان هر دو متصل هستند و کلید در حالت کاری عادی قرار دارد.
۲. موقعیت تست (Test)
کنتاکت‌های قدرت جدا شده‌اند اما مدار فرمان همچنان متصل است. در این حالت می‌توان عملکرد مکانیکی کلید، رله‌های حفاظتی و مدار فرمان را بدون هیچ خطری تست کرد — قابلیتی که در نوع ثابت اصلاً وجود ندارد.
۳. موقعیت جدا (Isolated / Withdrawn)
هم کنتاکت‌های قدرت و هم مدار فرمان جدا شده‌اند و کلید کاملاً از مدار خارج است. شاتر خودکار جلوی کنتاکت‌های شینه را می‌پوشاند تا دسترسی تصادفی به قسمت برقدار غیرممکن شود.
سیستم‌های ایمنی تابلو برق فشار متوسط کشویی
- شاتر خودکار: با بیرون کشیدن کلید، دریچه فلزی جلوی کنتاکت‌های برقدار شینه به‌طور خودکار بسته میشود
- اینترلاک مکانیکی چندمرحله‌ای: جابه‌جایی شاسی فقط در حالت باز بودن کلید ممکن است و بستن کلید در موقعیت میانی امکان‌پذیر نیست
- اینترلاک سکسیونر ارت: ارت کردن فقط زمانی ممکن است که کلید در موقعیت جدا باشد
- قفل و پلمب: امکان قفل کردن شاسی در هر موقعیت برای عملیات ایمن (LOTO)
- دریچه تخلیه فشار قوس (Arc Vent): در صورت بروز قوس داخلی، فشار به سمت بالا و دور از اپراتور تخلیه میشود
مزایای تابلو برق فشار متوسط کشویی
- سرویس بدون خاموشی پست: بزرگ‌ترین مزیت — کلید بیرون کشیده میشود و شینه اصلی برقدار می‌ماند
- امکان تست ایمن: عملکرد کلید و رله‌ها در موقعیت تست بررسی میشود بدون آنکه بار قطع شود
- تعویض سریع در شرایط اضطراری: کلید معیوب را می‌توان با یدکی هم‌رده در کوتاه‌ترین زمان جایگزین کرد
- ایمنی بالاتر پرسنل: شاتر خودکار و اینترلاک‌های چندگانه، خطای انسانی را به حداقل می‌رسانند
- کاهش زمان از دست رفته تولید: در صنایعی که هر ساعت خاموشی هزینه سنگینی دارد، این مزیت به‌سرعت هزینه اضافه اولیه را جبران می‌کند
کاربردهای تابلو برق فشار متوسط کشویی
- پست‌های اصلی کارخانه‌های بزرگ با تولید پیوسته
- صنایع فولاد، سیمان و پتروشیمی
- بیمارستان‌ها و مراکز درمانی
- مراکز داده و تأسیسات حساس
- تصفیه‌خانه‌ها و ایستگاه‌های پمپاژ حیاتی شهری
- پست‌های نیروگاهی و تأسیسات تولید پراکنده
- فرودگاه‌ها، مترو و زیرساخت‌های حمل‌ونقل
کشویی یا سنتی؟ معیار تصمیم
سؤال کلیدی این است: آیا می‌توانید برای سرویس دوره‌ای، پست را خاموش کنید؟
اگر پاسخ بله است و خاموشی برنامه‌ریزی‌شده مشکلی ایجاد نمی‌کند، تابلو فشار متوسط سنتی با قیمت به‌مراتب پایین‌تر پاسخگوست. اگر پاسخ خیر است — یعنی خط تولید پیوسته دارید یا بار حیاتی تغذیه می‌کنید — تابلو برق فشار متوسط کشویی انتخاب درست است.
اگر محدودیت فضا دارید، تابلو فشار متوسط کمپکت با عایق گاز SF6 گزینه سومی است که ابعاد بسیار کوچک‌تری می‌گیرد.
مجموعه کامل را در دسته تابلو برق فشار متوسط ببینید. پس از ترانسفورماتور، برق وارد تابلو برق فشار ضعیف و سپس تابلو مرکز کنترل موتور MCC میشود. الزامات طراحی، طبقه‌بندی و آزمون قوس داخلی در استاندارد IEC 62271-200 تعریف شده است.
نکات مهم در سفارش
- سطح ولتاژ نامی، جریان نامی شینه و جریان اتصال کوتاه محتمل را دقیق مشخص کنید
- تعداد و نوع سلول‌ها (ورودی، کوپلاژ، خروجی، اندازه‌گیری) را از نقشه تک‌خطی تعیین کنید
- کلاس قوس داخلی مورد نیاز (AFLR یا سایر رده‌ها) را با توجه به الزامات ایمنی پروژه اعلام کنید
- در نظر داشته باشید فضای جلوی سلول باید امکان بیرون کشیدن کامل شاسی را بدهد
- یکسان بودن رده کلیدها امکان تعویض متقابل و نگهداری یک یدکی مشترک را فراهم می‌کند
- هماهنگی حفاظت با شبکه بالادست باید پیش از راه‌اندازی انجام و تأیید شود
قیمت و سفارش
قیمت تابلو برق فشار متوسط کشویی به تعداد و نوع سلول‌ها، سطح ولتاژ و جریان، نوع کلید قدرت، کلاس قوس داخلی و برند تجهیزات بستگی دارد. قیمت‌گذاری پس از بررسی نقشه تک‌خطی و مشخصات فنی پروژه انجام میشود.
تسلاکالا طراحی، ساخت، مونتاژ و تست این تابلوها را مطابق استانداردهای صنعت برق انجام می‌دهد و امکان صدور پیش‌فاکتور رسمی و پشتیبانی راه‌اندازی را فراهم کرده است.
برای استعلام قیمت تابلو برق فشار متوسط کشویی، نقشه تک‌خطی و مشخصات پست خود را برای کارشناسان فنی ما ارسال کنید.
