بدنه تابلو فلزی دیواری

لیست قیمت تابلو برق فلزی دیواری

لیست قیمت تابلو برق فلزی دیواری برای چند نمونه پرفروش را در تاریخ ۱۳ مهر در ادامه مشاهده می‌کنید:

• قیمت تابلو برق دیواری فلزی توکار سینی‌دار تکنولوژی لیزر ضخامت ورق 0.70 و ابعاد WHD 30*25*12: ۱,۳۰۰,۰۰۰ ت
• قیمت تابلو برق دیواری فلزی روکار بارانی طرح ریتال تکنولوژی لیزر ضخامت ورق 0.70 و ابعاد WHD 25*30*16: ۱,۸۲۰,۰۰۰ ت
• قیمت تابلو برق دیواری فلزی روکار بارانی طرح ریتال تکنولوژی لیزر ضخامت ورق 0.70 و ابعاد WHD 30*40*16: ۲,۶۰۰,۰۰۰ ت
• قیمت تابلو برق دیواری فلزی روکار طرح ریتال ضخامت ورق 0.70 و ابعاد WHD 40*60*20: ۳,۷۷۰,۰۰۰ ت
• قیمت تابلو برق دیواری فلزی توکار سینی‌دار تکنولوژی لیزر ضخامت ورق 0.70 و ابعاد WHD 50*60*12: ۴,۴۲۰,۰۰۰ ت
• قیمت تابلو برق دیواری فلزی روکار طرح ریتال ضخامت ورق 0.70 و ابعاد WHD 50*70*22: ۵,۳۳۰,۰۰۰ ت
• قیمت تابلو برق دیواری فلزی روکار طرح ریتال ضخامت ورق 1 و ابعاد WHD 50*70*22: ۶,۳۷۰,۰۰۰ ت
• قیمت تابلو برق دیواری فلزی روکار طرح ریتال ضخامت ورق 1 و ابعاد WHD 60*80*22: ۸,۱۹۰,۰۰۰ ت
• قیمت تابلو برق دیواری فلزی روکار صادراتی ضخامت ورق 1 و ابعاد WHD 60*80*30: ۱۱,۰۵۰,۰۰۰ ت
• قیمت تابلو برق دیواری فلزی روکار صادراتی (AB) ضخامت ورق 1.25و ابعاد WHD 100*120*35: ۳۰,۰۳۰,۰۰۰ ت

باتوجه‌به نوسانات قیمت دلار، بهتر است برای دریافت لیست قیمت دقیق تابلو برق فلزی دیواری، از طریق شماره 02191026126 با کارشناسان فنی تسلاکالا در ارتباط باشید.

تابلو برق فلزی دیواری؛ انتخاب، ابعاد و کاربرد

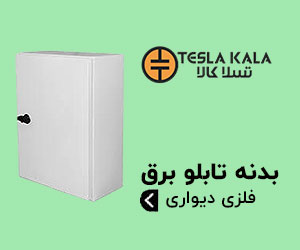

تابلو برق فلزی دیواری بدنه‌ای فلزی است که روی دیوار نصب می‌شود و تجهیزات برقی و کنترلی را در خود جای می‌دهد. این نوع بدنه پرکاربردترین گزینه در تابلوهای فرمان، توزیع فرعی و کنترل ماشین‌آلات است؛ چون هم فضای کف اشغال نمی‌کند و هم در ابعاد بسیار متنوعی در دسترس است.

محصولات این دسته با تکنولوژی برش لیزر تولید می‌شوند و در دو گروه اصلی توکار و روکار عرضه می‌گردند. ابعاد به صورت WHD (عرض × ارتفاع × عمق) بر حسب سانتی‌متر بیان می‌شود.

تابلو برق فلزی دیواری توکار یا روکار؟

تابلو توکار (Flush Mounted)

داخل دیوار جاسازی می‌شود و فقط درب آن بیرون می‌ماند. ظاهر تمیزتری دارد و در فضاهای مسکونی، اداری و لابی ساختمان‌ها ترجیح داده می‌شود. مدل‌های سینی‌دار این دسته با ضخامت ورق ۰.۷۰ در ابعاد ۳۰×۲۵×۱۲ تا ۶۰×۸۰×۱۵ موجود است.

تابلو روکار (Surface Mounted)

روی سطح دیوار نصب می‌شود، نصب ساده‌تری دارد و برای فضاهای صنعتی، موتورخانه و انبار مناسب‌تر است. مدل‌های طرح ریتال با ضخامت ورق ۱.۵ و مدل‌های بارانی برای محیط‌های نیمه‌باز نیز در این گروه قرار می‌گیرند.

راهنمای انتخاب تابلو برق فلزی دیواری

۱. ابعاد را با احتساب فضای آزاد انتخاب کنید

تجهیزات را روی کاغذ بچینید و حداقل ۲۰ تا ۳۰ درصد فضای اضافه برای سیم‌کشی، داکت و توسعه آینده در نظر بگیرید. تابلوی پر و فشرده، هم تعمیرات را دشوار می‌کند و هم دمای داخلی را بالا می‌برد.

۲. به عمق تابلو دقت کنید

عمق معمولاً نادیده گرفته می‌شود اما تعیین‌کننده است. اگر قرار است اینورتر کنترل دور موتور، منبع تغذیه یا کنتاکتور رده بالا نصب کنید، عمق ۱۵ سانتی‌متر یا بیشتر لازم است. برای تابلوهای صرفاً کلیدی، عمق ۱۲ سانتی‌متر کافی است.

۳. ضخامت ورق را با محیط تطبیق دهید

ورق ۰.۷۰ برای تابلوهای فرمان سبک داخل ساختمان مناسب است. برای محیط‌های صنعتی، انبار و جاهایی که احتمال ضربه وجود دارد، ورق ۱.۵ (طرح ریتال) مقاومت مکانیکی به‌مراتب بیشتری دارد.

۴. سینی‌دار بودن را بررسی کنید

صفحه سینی (Mounting Plate) کف تابلو، محل نصب ریل DIN و تجهیزات است. تابلوی بدون سینی، هزینه و زمان اضافه برای تهیه و برش صفحه به شما تحمیل می‌کند.

۵. محیط نصب و نفوذ آب

برای محیط‌های نیمه‌باز، محوطه یا جاهایی که احتمال پاشش آب وجود دارد، حتماً مدل بارانی با درجه حفاظت مناسب انتخاب کنید.

کاربردهای رایج

• تابلو فرمان ماشین‌آلات و خطوط تولید
• تابلو توزیع فرعی طبقات ساختمان‌های مسکونی و اداری
• تابلو کنترل موتورخانه، پمپ و سیستم گرمایشی
• تابلو روشنایی محوطه و پارکینگ
• تابلو کنترل آسانسور و تجهیزات ساختمانی
• تابلو ابزار دقیق و اتوماسیون در واحدهای صنعتی
• جعبه تقسیم و ترمینال‌بندی در مسیرهای کابل

نکات مهم در نصب تابلو برق فلزی دیواری

• ورودی کابل‌ها را از پایین تابلو در نظر بگیرید تا آب احتمالی روی کابل به داخل هدایت نشود
• از گلند مناسب برای عبور کابل استفاده کنید تا هم آب‌بندی حفظ شود و هم عایق کابل آسیب نبیند
• اتصال زمین بدنه و درب تابلو با سیم بافته‌ای الزامی است
• در تابلوهایی با تجهیزات گرم مانند درایو، فن و فیلتر تهویه پیش‌بینی کنید
• ارتفاع نصب را طوری انتخاب کنید که کلیدها و نمایشگرها در دید و دسترس اپراتور باشند

دیواری یا ایستاده؟

اگر تعداد تجهیزات زیاد است، جریان نامی بالاست یا نیاز به شینه‌بندی و تجهیزات رده بالا دارید، تابلو برق فلزی ایستاده انتخاب درست است. تابلو برق فلزی دیواری برای تابلوهای فرمان، توزیع فرعی و مجموعه‌های کوچک تا متوسط بهینه است و در ابعاد بزرگ‌تر، نصب و تحمل وزن روی دیوار محدودیت ایجاد می‌کند.

مجموعه کامل بدنه‌ها را در دسته بدنه تابلو برق و تجهیزات داخل تابلو را در تجهیزات قطع و وصل، کلید مینیاتوری و سایر تجهیزات برق صنعتی ببینید. الزامات طراحی و آزمون تابلوهای فشار ضعیف در استاندارد IEC 61439 تشریح شده است.

قیمت و خرید تابلو برق فلزی دیواری

قیمت تابلو برق فلزی دیواری به ابعاد، ضخامت ورق، نوع نصب (توکار یا روکار) و سینی‌دار بودن بستگی دارد. لیست قیمت به‌روز همه ابعاد موجود در همین صفحه قابل مشاهده است.

تسلاکالا امکان مونتاژ تابلو در صورت درخواست را نیز فراهم کرده است؛ یعنی می‌توانید بدنه را همراه با تجهیزات سفارش دهید و تابلوی آماده تحویل بگیرید. برای پروژه‌های پیمانکاری، صدور پیش‌فاکتور رسمی و ارسال به سراسر ایران انجام می‌شود.

برای استعلام قیمت تابلو برق فلزی دیواری یا سفارش ابعاد خارج از لیست، با کارشناسان فروش ما تماس بگیرید.
