لیست قیمت تابلو قدرت و توزیع
قیمت تابلو قدرت و توزیع پس از بررسی نقشه تکخطی و لیست بار اعلام میشود، چون به آمپراژ ورودی، تعداد فیدر و سطح شینهبندی وابسته است.
باتوجهبه نوسانات قیمت دلار، بهتر است برای دریافت لیست قیمت دقیق تابلو قدرت و توزیع، از طریق شماره 02191026126 با کارشناسان فنی تسلاکالا در ارتباط باشید.

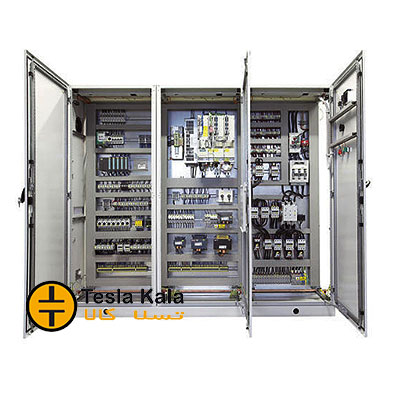

تابلو قدرت و توزیع؛ ساختار و اجزای فنی
تابلو قدرت و توزیع تابلویی است که برق ورودی را از نقطه اندازهگیری میگیرد و آن را بین فیدرهای مختلف تأسیسات تقسیم میکند. این تابلو حلقه واسط میان انشعاب اصلی و مصرفکنندههای نهایی است و در عمل، ستون فقرات شبکه برق هر واحد صنعتی یا ساختمان بزرگ به شمار میرود.
وظیفه اصلی تابلو قدرت و توزیع سه چیز است: تقسیم توان بین مسیرها، حفاظت هر مسیر در برابر اضافه بار و اتصال کوتاه، و ایجاد نقطهای برای قطع و وصل ایمن هر بخش هنگام تعمیرات.
اجزای اصلی
۱. کلید ورودی اصلی
معمولاً یک کلید اتوماتیک MCCB یا در توانهای بالا کلید هوایی (ACB) که کل تابلو را قطع و وصل میکند. آمپراژ آن بر اساس جریان کل و با احتساب ضریب همزمانی انتخاب میشود.
۲. شینهبندی مسی
شینههای فاز، نول و ارت که توان را از کلید ورودی به فیدرها منتقل میکنند. سطح مقطع شینه باید بر اساس جریان نامی، جریان اتصال کوتاه و افزایش دمای مجاز محاسبه شود. فاصله و نحوه مهار شینهها نیز باید نیروی الکترودینامیکی هنگام اتصال کوتاه را تحمل کند.
۳. کلیدهای خروجی فیدرها
هر مسیر خروجی کلید حفاظتی مستقل دارد. برای مسیرهای پرتوان MCCB و برای مسیرهای سبک کلید مینیاتوری استفاده میشود. هماهنگی منحنی این کلیدها با کلید ورودی (سلکتیویته) باعث میشود خطای یک فیدر، کل تابلو را از مدار خارج نکند.
۴. تجهیزات اندازهگیری و پایش
ولتمتر، آمپرمتر، سلکتور و در سیستمهای مدرن ترنسدیوسر یا پاورمتر برای پایش لحظهای مصرف و کیفیت توان.
۵. تجهیزات حفاظتی تکمیلی
رله نظارت فاز، برقگیر (SPD) برای حفاظت در برابر صاعقه و اضافه ولتاژ گذرا، و در صورت نیاز رله ارت فالت.
معیارهای طراحی
- جریان نامی شینه: با احتساب ضریب همزمانی و دمای محیط داخل تابلو محاسبه میشود
- تحمل جریان اتصال کوتاه: شینهها و مهارها باید نیروی مکانیکی لحظه اتصال کوتاه را تحمل کنند
- سلکتیویته حفاظت: کلیدهای پاییندست باید پیش از کلید بالادست عمل کنند
- مدیریت حرارت: تلفات تجهیزات، دمای داخل تابلو را بالا میبرد؛ تهویه یا کولر تابلویی باید پیشبینی شود
- درجه حفاظت (IP): متناسب با محیط نصب؛ در محیطهای گرد و غباری یا مرطوب رده بالاتر لازم است
- فضای دسترسی: چیدمان باید امکان تعمیر و توسعه بدون خاموشی کل تابلو را بدهد
کاربردها
- تابلو توزیع اصلی سالنهای تولید و کارگاهها
- توزیع برق طبقات ساختمانهای اداری و تجاری بزرگ
- تابلو تغذیه موتورخانه، آسانسور و تأسیسات مکانیکی
- توزیع برق انبارها و محوطههای صنعتی
- تابلو تغذیه سیستمهای روشنایی و پریز صنعتی
- واسط بین دیزل ژنراتور و شبکه در سیستمهای برق اضطراری
جایگاه در زنجیره تابلوها
یک تأسیسات صنعتی معمول این ترتیب را دارد: برق از تابلو فشار متوسط و ترانسفورماتور وارد میشود، در تابلو دیماندی اندازهگیری میشود، سپس تابلو قدرت و توزیع آن را بین بخشها پخش میکند و در نهایت تابلو مرکز کنترل موتور MCC موتورها را راهاندازی میکند.
برای ترمینالبندی و تقسیم مسیرهای کابل نیز تابلو ترمینال استفاده میشود. مجموعه کامل را در دسته تابلو برق فشار ضعیف و بدنههای آماده را در بدنه تابلو برق ببینید. الزامات طراحی، آزمون نوعی و درجه حفاظت در استاندارد IEC 61439 تشریح شده است.
نکات مهم در بهرهبرداری
- گشتاور پیچ اتصالات شینه را طبق دستورالعمل ببندید و بهصورت دورهای بازرسی کنید؛ اتصال شل رایجترین علت نقاط داغ است
- بازرسی حرارتی (ترموگرافی) سالانه، مشکلات را پیش از بروز خرابی نشان میدهد
- فیلتر تهویه را تمیز نگه دارید؛ فیلتر مسدود، دمای داخل تابلو را بهسرعت بالا میبرد
- نقشه تکخطی بهروز را داخل تابلو نگه دارید تا در عیبیابی اضطراری زمان تلف نشود
- برچسبگذاری واضح هر فیدر، از قطع اشتباه مسیرهای حیاتی جلوگیری میکند
قیمت و سفارش تابلو قدرت و توزیع
قیمت تابلو قدرت و توزیع به آمپراژ کلید ورودی، تعداد و رده فیدرهای خروجی، سطح مقطع شینهبندی، ابعاد بدنه و برند تجهیزات داخلی بستگی دارد. به همین دلیل قیمتگذاری این تابلوها معمولاً پس از بررسی نقشه تکخطی و لیست بار انجام میشود.
تسلاکالا طراحی، ساخت و مونتاژ تابلو قدرت و توزیع را مطابق نقشه و مشخصات فنی پروژه شما انجام میدهد و امکان صدور پیشفاکتور رسمی و ارسال به سراسر ایران را دارد.
برای استعلام قیمت تابلو قدرت و توزیع، نقشه تکخطی یا لیست بار خود را برای کارشناسان فنی ما ارسال کنید تا طراحی و قیمتگذاری انجام شود.
سوالات متداول
سلکتیویته یعنی چه و چرا مهم است؟
یعنی هماهنگی منحنی عملکرد کلیدها بهگونهای که در خطای یک فیدر، فقط کلید همان فیدر عمل کند و کلید اصلی وصل بماند. بدون سلکتیویته، خطای یک مسیر کوچک کل سالن تولید را خاموش میکند.
سطح مقطع شینه را چطور انتخاب کنم؟
بر اساس جریان نامی، جریان اتصال کوتاه محتمل، دمای محیط داخل تابلو و نحوه چیدمان شینهها. این محاسبه باید توسط مهندس طراح انجام شود؛ انتخاب تجربی ریسک بالایی دارد.
آیا تابلو با تجهیزات نصبشده تحویل میشود؟
بله. تابلو بهصورت مونتاژ کامل با کلیدها، شینهبندی، سیمکشی و تجهیزات اندازهگیری مطابق نقشه پروژه ساخته و تحویل میشود.
زمان ساخت و تحویل چقدر است؟
زمان ساخت به پیچیدگی پروژه، ابعاد و موجودی تجهیزات انتخابی بستگی دارد. برای برآورد دقیق زمان تحویل، مشخصات یا نقشه پروژه خود را برای کارشناسان فنی ما ارسال کنید تا پس از بررسی اعلام شود.
میتوانم برند تجهیزات داخل تابلو را خودم انتخاب کنم؟
بله. اگر مشخصات فنی پروژه شما برند خاصی را الزامی کرده یا میخواهید با تجهیزات موجود در انبار خود هماهنگ باشید، برند مورد نظر را هنگام سفارش اعلام کنید تا در طراحی و قیمتگذاری لحاظ شود.
تابلو با مدارک فنی تحویل داده میشود؟
بله. نقشه تکخطی نهایی، لیست تجهیزات و نتایج آزمونهای تحویل همراه تابلو ارائه میشود. این مدارک هم برای بهرهبرداری و هم برای عیبیابی آینده ضروری هستند و باید نزد کارفرما نگهداری شوند.
امکان توسعه تابلو در آینده وجود دارد؟
فقط در صورتی که از ابتدا فضای رزرو و ظرفیت شینهبندی اضافه پیشبینی شده باشد. به همین دلیل توصیه میشود توسعههای محتمل را هنگام سفارش اعلام کنید؛ هزینه پیشبینی اولیه بسیار کمتر از تعویض یا بازسازی بعدی است.
حمل و نصب در محل پروژه انجام میشود؟
ارسال به سراسر ایران انجام میشود. برای هماهنگی نحوه حمل، بهویژه در تابلوهای بزرگ و ایستاده که مسیر ورود به اتاق برق باید از قبل بررسی شود، با واحد فروش تماس بگیرید.
