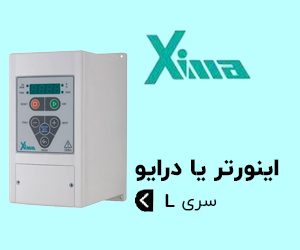

اینورتر XIMA سری L؛ درایو تخصصی بالابر و جرثقیل
اینورتر XIMA سری L درایو اختصاصی بارهای بالابری برند زیما (XIMA) است. حرف L از Lifting گرفته شده و این سری برای جرثقیل سقفی، وینچ، بالابر و آسانسور صنعتی طراحی شده است؛ کاربردهایی که در آنها بار همیشه در جهت جاذبه میکشد و هر لحظه سستی در کنترل، به سقوط بار منجر میشود. رنج توانی موجود در تسلاکالا از ۱.۵ تا ۳۰ کیلووات است.
تفاوت بنیادین بارهای بالابری با سایر بارها این است که گشتاور در لحظه صفر شدن دور نباید قطع شود. اینورتر XIMA سری L با کنترل برداری و منطق هماهنگی ترمز مکانیکی، دقیقاً همین نیاز را پوشش میدهد.
مدلها و رنج توانی
- تکفاز ۲۲۰ ولت به سه فاز: توانهای ۱.۵، ۲.۲ و ۳ کیلووات — مناسب وینچ و بالابرهای کارگاهی
- سه فاز ۳۸۰ ولت: توانهای ۱.۵، ۲.۲، ۳، ۴، ۵.۵، ۷.۵، ۱۱، ۱۵، ۱۸.۵، ۲۲ و ۳۰ کیلووات
قابلیتهای تخصصی بالابری
۱. گشتاور بالا در دور نزدیک صفر
با کنترل برداری و تخمین دقیق شار روتور، درایو در لحظه شروع حرکت گشتاور کافی برای نگهداشتن بار تولید میکند. بدون این قابلیت، بار در لحظه باز شدن ترمز چند سانتیمتر سقوط میکند.
۲. هماهنگی با ترمز مکانیکی (Brake Sequence)
درایو خروجی فرمان ترمز را دقیقاً زمانی آزاد میکند که گشتاور کافی تولید شده باشد و هنگام توقف نیز ابتدا ترمز را میبندد و سپس خروجی را قطع میکند. این توالی زمانی، کلید ایمنی در کاربردهای بالابری است.
۳. چاپر ترمز و مدیریت انرژی بازگشتی
هنگام پایین آوردن بار، موتور به ژنراتور تبدیل میشود و انرژی به باس DC برمیگردد. چاپر ترمز این انرژی را به مقاومت ترمزی هدایت میکند تا خطای اضافه ولتاژ رخ ندهد و سرعت پایین آمدن کنترلشده بماند.
۴. حفاظت اضافه بار و ضد نوسان
تشخیص اضافه بار پیش از شروع حرکت و کاهش نوسان بار آویزان، هم ایمنی اپراتور و هم دقت جانمایی بار را افزایش میدهد.
مشخصات فنی اینورتر XIMA سری L
- روش کنترل: V/F و کنترل برداری بدون سنسور با گشتاور راهاندازی بالا
- ظرفیت اضافه بار متناسب با کاربری سنگین بالابری
- فرکانس خروجی ۰ تا ۴۰۰ هرتز
- خروجی رله اختصاصی برای فرمان ترمز مکانیکی
- مالتیاسپید چند مرحلهای برای حرکت آهسته، عادی و سریع
- ارتباط Modbus-RTU روی RS485
- حفاظت اضافه جریان، اضافه و افت ولتاژ، اضافه بار، اضافه دما و اتصال کوتاه
کاربردهای اینورتر XIMA سری L
- جرثقیل سقفی و دروازهای (Overhead / Gantry Crane)
- وینچ و بالابر کارگاهی و ساختمانی
- آسانسور صنعتی و بالابر باری
- حرکت طولی و عرضی جرثقیل (Long Travel / Cross Travel)
- هویست زنجیری و سیم بکسلی
- بالابر پارکینگ مکانیزه
- سیستمهای انتقال مواد در ارتفاع
نکات مهم در راهاندازی اینورتر XIMA سری L
- مقاومت ترمزی متناسب با توان درایو و سیکل کاری حتماً باید نصب شود؛ در بارهای بالابری این قطعه اختیاری نیست
- زمانبندی باز و بسته شدن ترمز مکانیکی باید با گشتاور خروجی درایو هماهنگ شود؛ تنظیم نادرست این پارامتر خطرناک است
- پیش از بهرهبرداری، آزمون بار و آزمون قطع اضطراری انجام شود
- در حرکت طولی و عرضی، شتابگیری و توقف نرم نوسان بار آویزان را کم میکند
- حفاظتهای مکانیکی مانند لیمیت سوئیچ بالا و پایین باید مستقل از درایو عمل کنند
مقایسه با سایر سریهای زیما
اگر بار شما بالابری نیست، سری L انتخاب درستی نخواهد بود:
- سری G: کاربری عمومی صنعتی — نوار نقاله، میکسر، ماشینآلات تولیدی
- سری P: تخصصی پمپ و بوستر پمپ
- سری W: تخصصی لباسشویی صنعتی
مجموعه کامل را در صفحه درایو کنترل دور موتور زیما XIMA ببینید. برای کاربری بالابری با کنترل حلقه بسته و انکودر، اینورتر INVT سری GD350A نیز گزینهای حرفهای است. الزامات ایمنی تجهیزات بالابری در استانداردهای ISO سری 4301 تشریح شده است.
قیمت و خرید اینورتر XIMA سری L
قیمت اینورتر XIMA سری L بر اساس توان و نوع ورودی تعیین میشود و در این صفحه بهصورت بهروز نمایش داده میشود.
تسلاکالا محصولات زیما را با گارانتی معتبر و تضمین اصالت کالا عرضه میکند. کارشناسان فنی ما علاوه بر انتخاب توان، در انتخاب مقاومت ترمزی متناسب با سیکل کاری و تنظیم توالی ترمز نیز همراه شما هستند.
برای استعلام قیمت اینورتر XIMA سری L یا دریافت پیشفاکتور رسمی با واحد فروش تماس بگیرید.
سوالات متداول
آیا مقاومت ترمزی حتماً لازم است؟
بله. در کاربری بالابری، هنگام پایین آوردن بار انرژی به درایو برمیگردد. بدون مقاومت ترمزی، درایو با خطای اضافه ولتاژ متوقف میشود و کنترل بار از دست میرود.
چرا نمیتوان از درایو عمومی برای جرثقیل استفاده کرد؟
درایو عمومی گشتاور کافی در دور صفر ندارد و خروجی فرمان هماهنگ با ترمز مکانیکی ارائه نمیدهد. نتیجه، سقوط لحظهای بار هنگام شروع حرکت است.
آیا این سری با انکودر کار میکند؟
سری L بر پایه کنترل برداری بدون سنسور طراحی شده است. اگر کاربری شما به کنترل حلقه بسته و موقعیتدهی دقیق نیاز دارد، درایوهای دارای کارت PG مانند INVT GD350A مناسبتر هستند.
