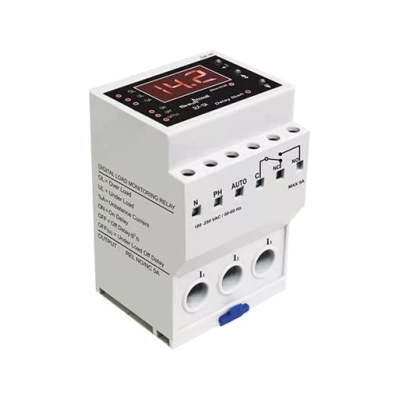

کنترل فاز-بار دیجیتال شیوا امواج 1 تا 60 آمپر کد محصول 13F5

نقد و بررسی تخصصی

کنترل فاز-بار دیجیتال شیوا امواج 1 تا 60 آمپر کد محصول 13F5

لینک دانلود کاتالوگ کنترل-فاز-بار شیوا امواج 13f5

ویژگی ها:
حفاظت کامل دستگاههای سه فاز با استفاده از سیستم میکروپروسسوری
کنترل جریان بر اساس منحنی I2t
اندازه گیری جریان بدون نیاز به CTو با عبور مستقیم کابل(حداکثر 25mm2)
نمایش جریان ،مقادیر تنظیمی و پیغامهای خطا
حفاظت در برابر:
افزایش،کاهش و عدم تقارن جریان ها
افزایش،کاهش و عدم تقارن ولتاژها،قطع و عدم توالی فازها

قابلیت نمایش:
ولتاژ
مدت زمان فعال بودن دستگاه(عبور جریان)
تعداد دفعات قطع و وصل جریان
قابلیت فعال و غیر فعال کردن ریست اتوماتیک

10عدد نمایشگر برای اعلام:
OL:افزایش جریان(1-60A)،(0.5-15A)
UL:کاهش جریان (قابل تنظیم تا 1 واحد کمتر از OL)1*
%A:عدم تقارن جریان ها(7-100%)
OV:افزایش ولتاژ(400-480V)
UV:کاهش ولتاژ(310-380V)
%V:عدم تقارن ولتاژها(7-25%)
OFF:تاخیر در قطع(0-10Sec)
Normal:وضعیت رله(چشمک زن:آماده برای Reset)
On Delay:تاخیر در وصل یا تاخیر برای Reset  (0-240Sec)
Delay Start:زمان استارت اولیه(0-120Sec)2*
(نشانگرها در حالت تنظیم ثابت و در حالت خطا چشمک زن)
1*1 واحد در مدل  15A برابر با 0.1Aودر مدل 60Aبرابر 1Aمیباشد.در صورت تنظیم عدد صفر برای ULکاهش جریان غیر فعال میگردد.
2* زمان استارت اولیه زمانی است که پس از وصل رله و عبور جریان،کاهش ولتاژ و افزایش جریان در نظر گرفته نمیشود.

مشخصات فنی:
ولتاژ تغذیه: 60-50 هرتز/R-N/250-180ولتAC
ولتاژ ورودی:60-50 هرتز/3PH/500-300 ولت AC
دقت نمایش جریان در مدل :
0.1A:LPF-15A
1A:LPF-60A
کارایی در:
دما :20- الی 65+ سانتی گراد
رطوبت:70%
خروجی :رله 5A
