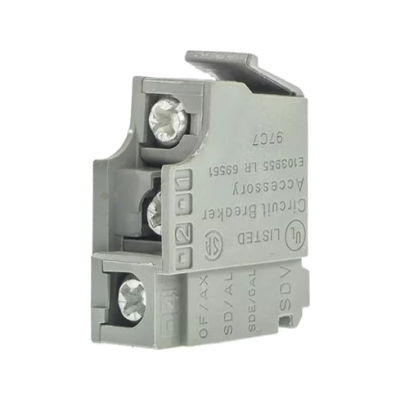

کنتاکت کمکی کلید اتوماتیک اشنایدر سری NSX نشانگر تریپ، خطا و وضعیت کلید OF-SD-SDE-SDV

کنتاکت کمکی کلید اتوماتیک اشنایدر سری NSX نشانگر تریپ، خطا و وضعیت قطع OF-SD-SDE-SDV

DATA SHEET schneider_29450

OF (OFF/ON): وضعیت کنتاکت های کلید اتوماتیک را نشان می دهد.

SD (نشانگر قطع): مشخص می کند که کلید اتوماتیک به یکی از دلایل زیر قطع شده است:

•  اضافه بار
•  اتصال کوتاه
•  خطای نشتی زمین
•  عملکرد رله ولتاژی
•  تریپ (Push to trip)
•  باز کردن کلید وقتی در حالت (ON) است
•  وقتی کلید اتوماتیک ریست می شود به حالت تحریک نشده باز می گردد.

 SVD (نشانگر خطای نشتی زمین): مشخص می کند که کلید اتوماتیک به دلیل خطای زمین عمل کرده است.

 SED (نشانگر خطا): مشخص می کند که کلید اتوماتیک به یکی از دلایل زیر عمل کرده:

•  اضافه بار
•  اتصال کوتاه
•  خطای زمین

وقتی کلید اتوماتیک ریست می شود به حالت تحریک نشده باز می گردد.
