نقد و بررسی تخصصی

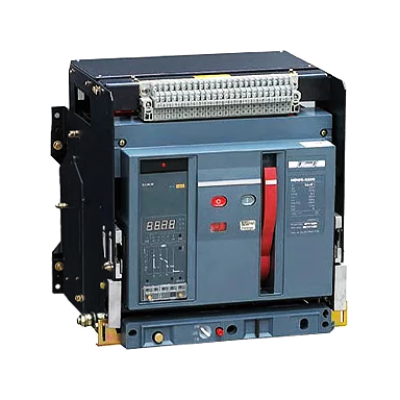

قیمت کلید هوایی 1000 آمپر سری 6 هیمل

از کلید هوایی 1000 آمپر سری 6 هیمل، در امپرهای بالا استفاده می‌شود. کاربرد کلید هوایی به صورت زیر است:

• حفاظت مدار در برابر اتصال کوتاه و اضافه بار
• حفاظت مدار در برابر اتصال به زمین

این عنوان از مهم‌ترین کاربردهای کلید هوایی می‌باشد.

کلید هوایی هیمل با استفاده از اخرین تکنولوژی به واحدهای کنترل میکروپروسسوری مجهز شده اند و علاوه بر حفاظت، قابلیت اندازه‌گیری توان را به صورت داخلی دارد.

ویژگی کلید هوایی هیمل سری HDW6

• کاربرد استفاده معمولا در تابلوهای فشار ضعیف
• ولتاژ نامی: 400VAC
• جریان نامی: 1000 آمپر
• قدرت قطع : 42KA
• تعداد پل: 3 پل
• کد محصول: HDW610103FH5554L

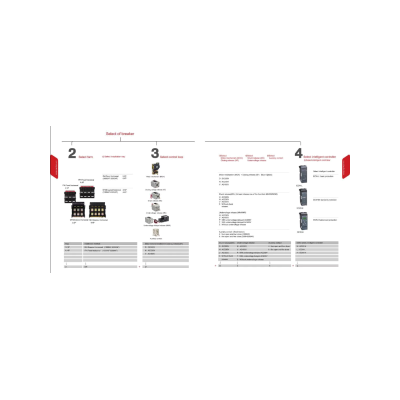

کدینگ کلید هوایی هیمل سری 6 به صورت زیر است:

به ترتیب از چب به راست کد محصول به صورت زیر است:

• HDW: کد کلید هوایی
• 6: سری ساخت
• 10: فریم جریان :در این کدینگ فریم جریان 10 است که نشانه فریم جریان  1000 امپر بودن است
• 08: جریان نامی: در این کدینگ نشانه 800 آمپر بودن جریان نامی است
• 3: نشانه تعداد پل است که در این قسمت 3 پل است
• FH: نشانه نحوه نصب محصول است که FH به معنای نصب افقی است.
• 5: انتخاب لوپ کنترلی: در این محصول بدون موتور و کمد کلید است.
• 5 (نوع کلید):شانت
• 5 (کلید افت ولتاژ): عدد 5در کاتالوگ یعنی محصول فاقد کلید افت ولتاژ است.
• 4 (تعداد کنتاکت کمکی): تعداد کنتاکت کمی کلید هوایی 4 کنتاکت باز و 4 کنتاکت بسته دارد.
• L:نوع کنترلر

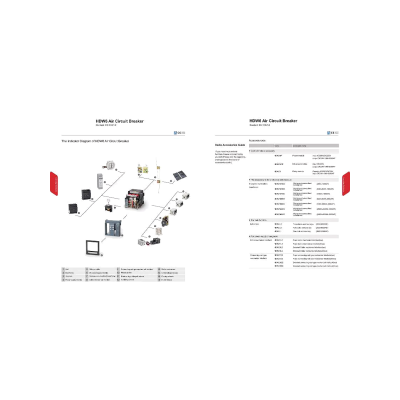

کلید هوایی هیمل و تجهیزات جانبی آن

از تجهیزات جانبی کلید هوایی هیمل می‌توان به رله شنت، رله آندر ولتاژ، کنتاکت کمکی، کنتاکت خطا و موتور الکتریکی نام برد.
