شناسه کالا کپی شدکلید مینیاتوری DC دو پل 2 آمپر 6 کیلو آمپر تیپ B کانل CANEL مدل EP8DC-2
برند CANEL
کاتالوگ
جزییات آماده خرید حضوری
محصولات آماده خرید حضوری را می‌توانید از آدرس زیر، حضوری خریداری کنید
حتما قبل از مراجعه تماس بگیرید تا موجودی محصول بررسی شود
آدرس محل خرید:
میدان آزادی، بعد از ایستگاه مترو بیمه، پلاک ۳۱، کارخانه نوآوری آزادی، سوله کارا
کپی موقعیت مکانی
تماس جهت هماهنگی:
021-91026126( هر روز 8:30 تا 17:30 )
کپی شد مشخصات
سازنده ( برند )
CANEL
تعداد پل
دو پل
جریان نامی
2 آمپر
سایر مشخصات
ثبت سفارش تلفنی
معمولا زیر ۳۰ دقیقه با شما برای اعلام قیمت به‌روز تماس می‌گیریم
برای دریافت قیمت، باید یک شماره موبایل وارد کنید
درخواست قیمت به‌روز و اطلاع از موجودی
دلیل درخواست
بازه زمانی سفارش
نتیجه استعلام معمولاً تا ۳۰ دقیقه و محصولاتناموجود ظرف ۲ هفته اعلام میشود.
معمولا زیر ۳۰ دقیقه برای اعلام قیمت، با شماره تماس می‌گیریمتوجه: درخواست‌های روزهای تعطیل در اولین ساعات روز کاری بعدی پاسخ داده می‌شوند
محصول از سبد حذف شدمحصول به سبد خرید افزوده شد
60 ماه گارانتی سازنده
امکان خرید با چِکخرید قسطی
شرایط خرید با چک و قسطی
خرید با چک۱. درخواست اعتبارسنجی
ابتدا باید با ارائه مبلغ خرید خود و شماره حساب جاری که قصد دارید از آن به ما چک بدهید، به سرعت فرآیند اعتبارسنجی را طی کنید.
شرایط حساب:
– به هیچ عنوان برگشتی نداشته باشد
– معدل حساب متناسب با اعتبار درخواستی شما باشد
– سن حساب حداقل 3 ساله باشد
۲. انتخاب و خرید محصول در تسلاکالا:(طرف قرارداد تسلاکالا)
پس از تایید درخواست شما، به وبسایت تسلاکالا مراجعه کرده و محصول مورد نظر خود را انتخاب کنید. محصول را به سبد خرید اضافه کنید و در مرحله پرداخت، گزینه خرید با چک را انتخاب کنید.
خرید قسطی (بزودی …)
توجه:
– نتیجه اعتبارسنجی پس از 2 روز کاری به شما اطلاع داده میشود
– حداکثر تعداد چک‌های قابل قبول برای هر سفارش، 3 عدد است.
ثبت درخواست فقط از طریق تماس یا واتس‌اپ
ثبت سفارش تلفنی
ارسال منعطففوری، پیک، پست، باربری و اتوبوس
فاکتور رسمی + سامانه مودیانصدور فاکتور رسمی و پیش‌فاکتور
پرداخت منعطفآنلاین، کارت به کارت، چک و اقساطی
تضمین اصالتهمه محصولات تضمین کیفیت دارند
مشتریانی که به ما اعتماد کرده‌اند
سوالی دارید؟ از مشاور فنی این محصول، مشاوره رایگان بگیرید
دانلود کاتالوگکلید مینیاتوری DC دو پل 2 آمپر 6 کیلو آمپر تیپ B کانل CANEL مدل EP8DC-2

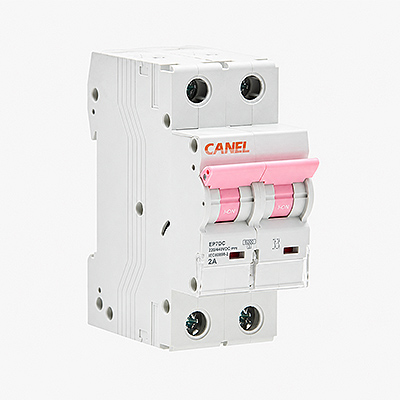

کلید مینیاتوری DC دو پل 2 آمپر کانل با قدرت قطع 6 کیلوآمپر و منحنی قطع تیپ B، از سری MCB-DC مدل EP8DC-2 برند CANEL (تولید گروه صنعتی لنا) عرضه میشود. این کلید برای حفاظت مدارهای جریان مستقیم (DC) در برابر اضافه بار و اتصال کوتاه طراحی شده و در سیستم‌های خورشیدی، باتری‌ها، تجهیزات صنعتی و مخابراتی کاربرد دارد.
منحنی تیپ B یعنی این کلید در جریان لحظه‌ای 4 تا 7 برابر جریان نامی به‌صورت آنی عمل می‌کند (زمان قطع سریع). ساختار 2 ماژولی (35 میلی‌متر) امکان نصب سریع روی ریل DIN را فراهم می‌کند. شستی کلید مطابق کدگذاری رنگی کانل به رنگ صورتی است تا شناسایی جریان نامی در تابلو ساده‌تر شود.
مشخصات فنی کلید مینیاتوری DC دو پل 2 آمپر تیپ B کانل
| برند | کانل CANEL (گروه صنعتی لنا) |
|---|---|
| سری / مدل | MCB-DC مدل EP8DC-2 |
| نوع کلید | کلید مینیاتوری جریان مستقیم (MCB-DC) |
| تعداد پل | دو پل |
| جریان نامی | 2 آمپر |
| منحنی قطع | تیپ B — جریان لحظه‌ای قطع 4 تا 7 برابر جریان نامی |
| قدرت قطع (Icu) | 6 کیلوآمپر |
| ولتاژ کاری | 440 ولت DC |
| ولتاژ عایقی (Ui) | 500 ولت |
| تحمل ولتاژ عایقی لحظه‌ای | 2000 ولت |
| کلاس انرژی | 3 |
| مشخصه حرارتی بی‌متال | 1٫13 تا 1٫45 برابر جریان نامی |
| حفاظتها | اضافه بار و اتصال کوتاه |
| استاندارد | استاندارد ملی 2611 و IEC 60898-2 |
| دمای کار | 5- تا 45+ درجه سانتی‌گراد |
| درجه حفاظت | IP20 |
| نوع ترمینال | پین و لاگ (سیم و باس‌بار) |
| ظرفیت ترمینال | تا 25 میلی‌متر مربع افشان |
| گشتاور پیچ ترمینال | 2 نیوتن‌متر |

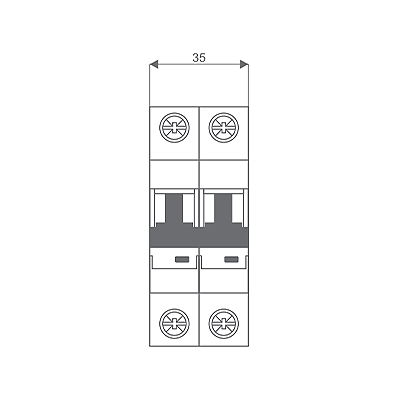

| عرض بدنه | 35 میلی‌متر (2 ماژول) |
| رنگ شستی | صورتی |
| سطح مقطع سیم پیشنهادی | 1 میلی‌متر مربع |
| روش نصب | ریل DIN |
| طول عمر | مکانیکی بیش از 10٬000 بار — الکتریکی 4٬000 بار در جریان نامی |
| گارانتی | 60 ماه (5 سال) گارانتی سازنده |
کاربردهای کلید مینیاتوری 2 آمپر DC دو پل تیپ B کانل
سیستم‌های فتوولتائیک (پنل خورشیدی)، بانک باتری و UPS، شارژرهای DC، تابلوهای کنترل و اتوماسیون صنعتی، تجهیزات مخابراتی و مدارهای DC حساس و بارهای مقاومتی مانند رشته‌های پنل خورشیدی، بانک باتری، روشنایی LED و تجهیزات مخابراتی.
راهنمای انتخاب و نصب

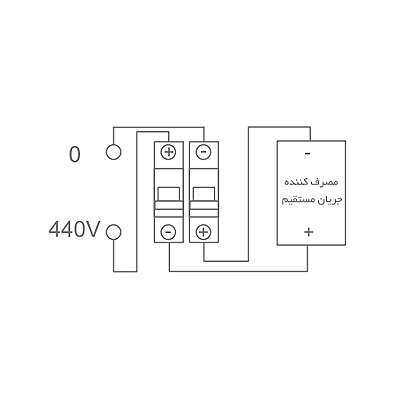

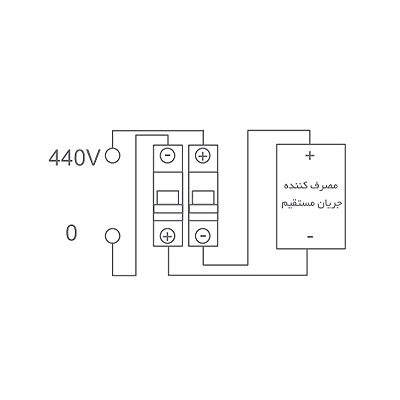

- قطب‌ها را رعایت کنید: کلید DC قطب‌دار است و ترمینال‌های مثبت (+) و منفی (−) آن مشخص شده‌اند. اتصال معکوس باعث میشود جرقه‌ی قطع به‌درستی خاموش نشود. نحوه‌ی سیم‌بندی در تصاویر گالری آمده است.
- نسخه‌ی دو پل هر دو سیم مثبت و منفی را هم‌زمان قطع می‌کند و تا 440 ولت DC قابل استفاده است.
- برای جریان نامی 2 آمپر، حداقل سطح مقطع سیم پیشنهادی سازنده 1 میلی‌متر مربع است.
- پیچ ترمینال را با گشتاور 2 نیوتن‌متر ببندید؛ شل بودن ترمینال باعث داغ شدن و تریپ زودهنگام میشود.
- در دمای محیط 50 درجه سانتی‌گراد، ضریب کاهش جریان این رده 0٫80 است و ظرفیت عملی کلید به همین نسبت کاهش می‌یابد.
لوازم جانبی سازگار
- کنتاکت کمکی (OF): وضعیت روشن یا خاموش بودن کلید را اعلام می‌کند و در هنگام وقوع خطا وضعیتش تغییر نمی‌کند.
- کنتاکت اعلام خطا (SD): 240 ولت / 6 آمپر — تنها زمانی عمل می‌کند که کلید به دلیل اضافه بار یا اتصال کوتاه تریپ کند، نه با قطع دستی.
پرسش‌های متداول
کد مدل EP8DC-2 یعنی چه؟
در کدگذاری کانل، EP8 کد سری، DC نشان‌دهنده‌ی کلید جریان مستقیم و عدد بعد از آن تعداد پل کلید است. این محصول EP8DC-2 یک کلید مینیاتوری DC دو پل است.
آیا می‌توان از کلید مینیاتوری AC در مدار DC استفاده کرد؟
خیر. در جریان مستقیم، جریان از صفر عبور نمی‌کند و خاموش کردن جرقه‌ی قطع سخت‌تر است. کلیدهای DC محفظه‌ی جرقه‌گیر و آهنربای مخصوص دارند و برای این کار طراحی شده‌اند؛ کلید AC در مدار DC ممکن است نتواند جریان خطا را ایمن قطع کند.
تفاوت تیپ B و تیپ C کلید مینیاتوری DC دو پل 2 آمپر 6 کیلو آمپر در چیست؟
تیپ B در جریان 4 تا 7 برابر جریان نامی و تیپ C در 7 تا 15 برابر آن به‌صورت آنی قطع می‌کند. تیپ B برای بارهای حساس و مقاومتی و تیپ C برای بارهایی با جریان هجومی مناسب است. این محصول تیپ B است؛ نسخه‌ی تیپ C همین کلید هم موجود است.
این کلید روی چه ولتاژی کار می‌کند؟
ولتاژ کاری این مدل 440 ولت DC است.
گارانتی این کلید چقدر است؟
کلیدهای مینیاتوری کانل با 5 سال (60 ماه) گارانتی سازنده عرضه می‌شوند.
