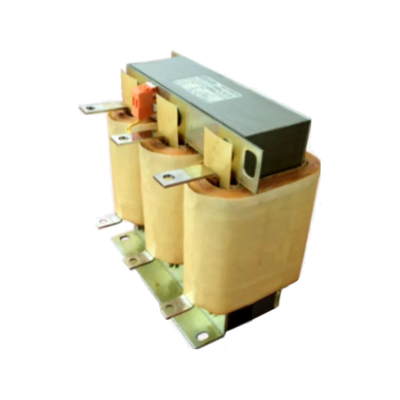

فیلتر هارمونیک خازنی 50 کیلووار فراكوه ، مدل HFR-7/400/50

دسته: , برچسب: , , , برند: شناسه کالا: 3865

۲۰,۴۵۳,۰۰۰  تومان

۱۱%
⦿ قیمت ها در این لحظه معتبرند.

⦿ موجودی کالا به صورت لحظه ای در حال تغییر است.

⦿ برای اطلاع از تخفیف بیشتر و موجودی با ما در تماس باشید.

مشخصات فنی

فیلتر هارمونیک خازنی 50 کیلووار فراكوه ، مدل HFR-7/400/50 جهت بلوک هارمونیک ها در مسیر پله خازنی با توان 50 کیلووار و نسبت راکتانس 7 درصد خازن همان پله ،  باید در انتخاب خازن سری با فیلتر هارمونیک پارامترهای مختلف شبکه نظیر THD  ولتاژ و جریان مد نظر باشدو حتما در انتخاب خازن مناسب از نظر سطح ولتاژ عایقی و ظرفیت آن دقت کافی اعمال گردد ، پیشنهاد میگردد که حتما در محتوای آموزشی تسلاکالا مطالب مرتبط با انتخاب فیلتر هارمونیک را مطالعه فرمایید

ولتاژ خط به خط شما برای استفاده از این تجهیز باید حداکثر 400 ولت اسمی باشد با قرارگیری این سلف (راکتور  یا فیلتر هارمونیک خازنی ) در مسیر خازن ، موجب میشود که خازن ولتاژ 430 ولت را متحمل شود و در این حالت باید در انتخاب خازن دقت شود.

برای اینکه ترکیب پله خازنی که مجموعه خازن و سلف می باشد، 25 کیلووار خروجی دهد ( تقریبا) پیشنهاد میشود که با این سلف  خازن 60-440 سری شود ( یا موازی کردن دو خازن 30-440 ) یعنی خازنی که دارای 60 کیلووار خروجی در سطح ولتاژ 440 ولت باشد که در قرار گیری با سلف 430 ولت روی آن اعمال میشود و حدود 56کیلووار از خازن خروجی داریم که چون تلفات سلف هم 7 درصد است ،نهایتا پله ما  50 کیلووار اسمی ( حدود 53 کیلووار ) خروجی به شبکه مبدهد

مورد دیگر مفهوم نسبت  7 درصد است ، که منظور نسبت راکتانس سلف به خازن میباشد و ربطی به درصد هارمونیکهای موجود درشبکه ندارد ، اشتباهی که بسیار مرتکب میشوند

یک سری اطلاعات تکمیلی را از این لینک دانلود فرمایید. لینک دانلود

سازنده ( برند )

ولتاژ نامی

توان خروجی ( مجموعه خازن و سلف)

فرکانس رزونانس

نسبت راکتانس سلف به خازن (درصد)

خازن پیشنهادی برای سری شدن با این فیلتر هارمونیك

ضمانت

نقد و بررسی تخصصی

فیلتر هارمونیک خازنی 50 کیلووار فراكوه ، مدل HFR-7/400/50 جهت بلوک هارمونیک ها در مسیر پله خازنی با توان 50 کیلووار و نسبت راکتانس 7 درصد خازن همان پله ،  باید در انتخاب خازن سری با فیلتر هارمونیک پارامترهای مختلف شبکه نظیر THD  ولتاژ و جریان مد نظر باشدو حتما در انتخاب خازن مناسب از نظر سطح ولتاژ عایقی و ظرفیت آن دقت کافی اعمال گردد
