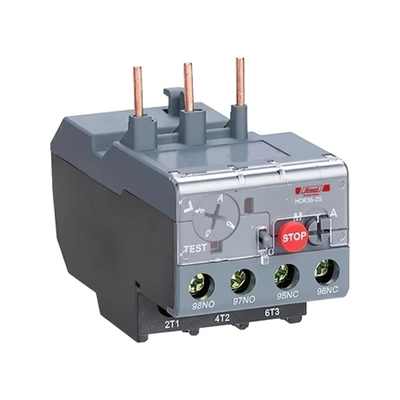

بی متال ( رله حرارتی/ اضافه جریان) هیمل مدل HDR3s2510 سری 3 تنظیمات 10 : 7

بی متال هیمل

بی‌متال هیمل یک رله حفاظتی در برابر اضافه جریان موتورهای الکتریکی است، که کاربردهای متفاوتی از جمله استفاده در تابلوهای برق دارد.اساس کار بی‌متال یا رله حرارتی هیمل با توجه به تفاوت ضریب انبساط طولی است که در اثر عبور جریان اضافه‌بار کنتاکتورقطع می‌شود و از موتور محافظت می‌شود.بی متال های هیمل به دو حالت دستی و اتوماتیک  عمل میکنند.

و برای اطمینان از اینکه به‌صورت صحیح عمل می‌کند به‌صورت گرم و سرد مورد آزمایش قرار می‌گیرد. وقتی جریان از بی‌متال هیمل عبور می‌کند، دو فلز موجود در آن گرم می‌شوند و طول آن‌ها افزایش می‌یابد و ازآنجایی که ضریب انبساط طولی یکی از فلزات بیشتر از دیگری است، دو فلز باهم به سمت فلزی که ضریب انبساط طولی کمتری دارد خم می‌شوند. درنتیجه مسیر عبور جریان کنتاکت‌ها باز و مدار قطع می‌شود.

ویژگی بیمتال‌های هیمل

• محفظه پلاستیکی که اجزای داخلی بیمتال داخل آن قرار می گیرد.
• شاخکهای فلزی که برای اتصال به خروجی کنتاکتور مورد استفاده قرار می گیرند.
• دکمه Stop برای قطع کردن مدار فرمان کاربرد دارد.
• پیچ تنظیم آمپر برای انتخاب جریان مورد نظر در مدار استفاده می شود.
• پیچ تنظیم راه اندازی بیمتال که در مواقع قطع شدن نوع راه اندازی تعریف می شود.
• پیچهای 95 و 96 به عنوان کنتاکت بسته در بیمتال عمل می کنند.
• پیچهای 97 و 98 به عنوان کنتاکت باز در بیمتال عمل می کنند.
• ترمینالهای T1,T2,T3 برای اتصال به مصرف کننده می باشن

بی‌ متال در موارد زیر کاربرد دارد:

• درجه حرارت کنترل اتوی لباس، تستر نان، قهوه ساز، اجاق‌گاز، خشک‌کن لباس، سشوار، سرخ‌کن، پتوی برقی، ماهی‌تابه برقی، کتری برقی، پلوپز، گریل و …
• حفاظت از بالاست لامپ فلورسنت در برابر گرمای بیش از حد
• روشن و خاموش کردن فن خودرو
• ثبت دمای کالاهای حساس در حمل و نقل
• حفاظت از مدارات الکتریکی کارخانه‌ها، منازل و دفاتر اداری
• پشتیبانی از مدارات الکتریکی هواپیما
• باز یا بسته کردن ونت‌ها یا دریچه‌ها
• تنظیم دمای اتاق
• محافظت از موتورهای الکتریکی در برابر اضافه‌بار

لینک دانلود کاتالوگ محصولات هیمل

لینک دانلود منوال بیمتال سریHDR3 شرکت هیمل
