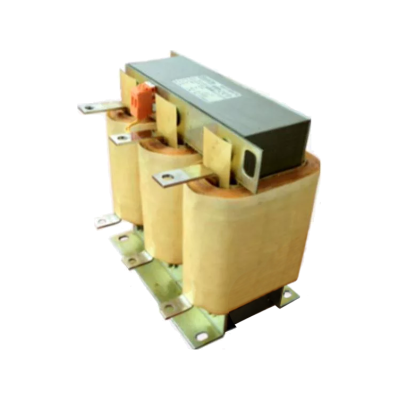

فیلتر هارمونیک خازنی 12.5کیلووار فراكوه HFR-7/400/12.5

فیلتر هارمونیک خازنی 12.5 کیلووار فراكوه، مدل HFR-7/400/12.5 جهت بلوک هارمونیک ها در مسیر پله خازنی با توان 12.5 کیلووار و نسبت راکتانس 7 درصد خازن همان پله ،  باید در انتخاب خازن سری با فیلتر هارمونیک پارامترهای مختلف شبکه نظیر THD  ولتاژ و جریان مد نظر باشدو حتما در انتخاب خازن مناسب از نظر سطح ولتاژ عایقی و ظرفیت آن دقت کافی اعمال گردد ، پیشنهاد میگردد که حتما در محتوای آموزشی تسلاکالا مطالب مرتبط با انتخاب فیلتر هارمونیک را مطالعه فرمایید

ولتاژ خط به خط شما برای استفاده از این تجهیز باید حداکثر 400 ولت اسمی باشد با قرارگیری این سلف (راکتور  یا فیلتر هارمونیک خازنی ) در مسیر خازن ، موجب میشود که خازن ولتاژ 430 ولت را متحمل شود و در این حالت باید در انتخاب خازن دقت شود.

برای اینکه ترکیب پله خازنی که مجموعه خازن و سلف می باشد، 12.5 کیلووار خروجی دهد ( تقریبا) پیشنهاد میشود که با این سلف  خازن 15-440 سری شود یعنی خازنی که دارای 15کیلووار خروجی در سطح ولتاژ 440 ولت باشد که در قرار گیری با سلف 430 ولت روی آن اعمال میشود و حدود 14 کیلووار از خازن خروجی داریم که چون تلفات سلف هم 7 درصد است ،نهایتا پله ما  12.5کیلووار اسمی ( حدود 13کیلووار ) خروجی به شبکه مبدهد

مورد دیگر مفهوم نسبت  7 درصد است ، که منظور نسبت راکتانس سلف به خازن میباشد و ربطی به درصد هارمونیکهای موجود درشبکه ندارد ، اشتباهی که بسیار مرتکب میشوند
