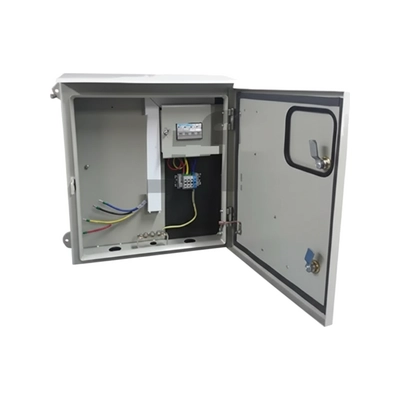

تابلو برق فشار ضعیف کنتوری 2 واحد سه فاز

تابلو برق فشار ضعیف کنتوری

تابلو برق در واقع یک محفظه فلزی یا غیر فلزی است که تمام فیوزها،کلیدهای حرارتی، قطعات نمایشگر، تجهیزات کنترلی و سیم‌کشی داخلی درآن جای دارد. معمولا ساخت تابلوهای برق کار بسیار تخصصی است که دارای استانداردهای خاص می باشد.تابلو برق فشار ضعیف کنتوری دو واحد سه فاز  یکی از انواع تابلو برق موجود در سایت تسلا کالا می باشد.

انواع تابلو برق از لحاظ کاربرد

تابلوهای برق را  میتوان از  لحاظ کاربرد، سطح ولتاژ، ساختار و طراحی به چند دسته تقسیم کرد. جدول زیر به مواردی از این دسته بندی اشاره میکند:

مشخصات فنی تابلو برق کنتوری

در ساختمان‌ها برای اندازه‌گیری میزان مصرف انرژی از کنتور استفاده میگردد. در همین راستا جهت محاسبه میزان مصرف برق از کنتورها به صورت جداگانه در تابلو برق کنتورری قرار میگیرند.این تابلوها امکان استفاده ساختمان ها و مراکز را از شبکه برق سراسری را فراهم می‌آورند و کنتورهای سه فاز و تکفاز در آن قابل نصب و استفاده است. این تابلو ها به سه روش روکار، توکار و ایستاده ساخته می‌شوند.

از دیگر ویژگی های منحصر به فرد تابلوهای برق میتوان به موارد زیر اشاره کرد:

• ولتاژ تکفاز/سه فاز (حداکثر): (440)230/400
• فرکانس نامی: 50HZ
• حداقل مقطع شینه های فاز: 3*15 میلی متر مربع
• ضخامت ورقه سینی تابلو برق:1.5میلی متر
• سطح مقطع سیم های استفاده شده:تا 32 آمپر سایز 6 – تا 50 آمپر سایز 10
• حداقل مقطع شینه نول و ارت: 3*15 میلی متر مربع
• نوع و جنس شینه خروجی تابلو: شینه مسی با خلوص 99.9%
• درجه حفاظت تابلو: حداقل IP41 نصب در فضای بسته-حداقل IP43 نصب در فضای آزاد

مشخصات فنی تجهیزات داخلی تابلو بیش از سه کنتور مستقیم

در جدول زیر به تجهیزات داخلی تابلو برق که بیش از سه کنتور مستقیم دارند اشاره میکند:

تسلاکالا مفتخر است انواع تابلوهای برق را طراحی و در اختیار مشتریان عزیر قرار دهد.میتوانید برای لیست قیمت و خرید انواع تابلوهای برق کنتوری به سایت تسلاکالا مراجعه فرمایید و با کارشناسان فروش ما در ارتباط باشید .

لینک دانلود دستورالعمل و الزامات ساخت تابلوهای برق کنتوری
