کلید اتوماتیک (کمپکت MCCB )

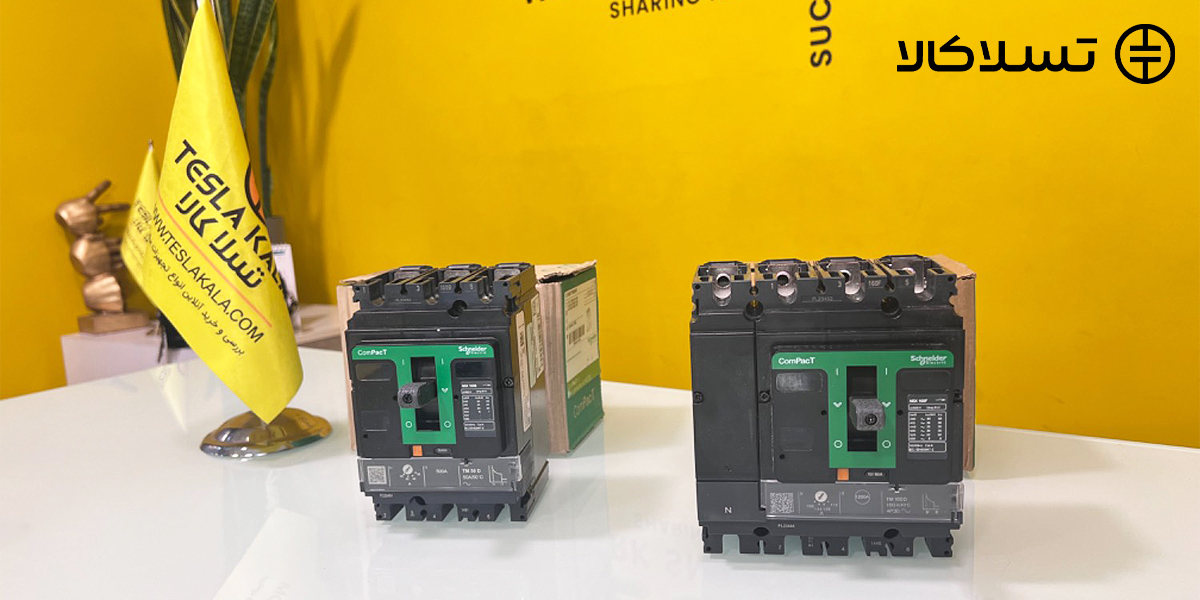

قیمت کلید اتوماتیک (کمپکت MCCB)

لیست قیمت کلید اتوماتیک در ۰۵ شهریور برای چند نمونه پرفروش:

• قیمت کلید اتوماتیک غیرقابل تنظیم 100A پارس فانال: ۵,۰۳۲,۰۰۰ ت
• خرید کلید اتوماتیک غیرقابل تنظیم 140A هیمل: ۱۲,۲۱۸,۰۰۰ ت
• قیمت کلید اتوماتیک قابل تنظیم 250A ال اس: ۲۹,۶۷۶,۴۰۰ ت
• قیمت کلید اتوماتیک قابل تنظیم 630A هیوندای: ۷۹,۸۳۵,۰۰۰ ت
• قیمت کلید اتوماتیک قابل تنظیم 800A چینت: ۱۱۵,۶۸۴,۰۰۰ ت

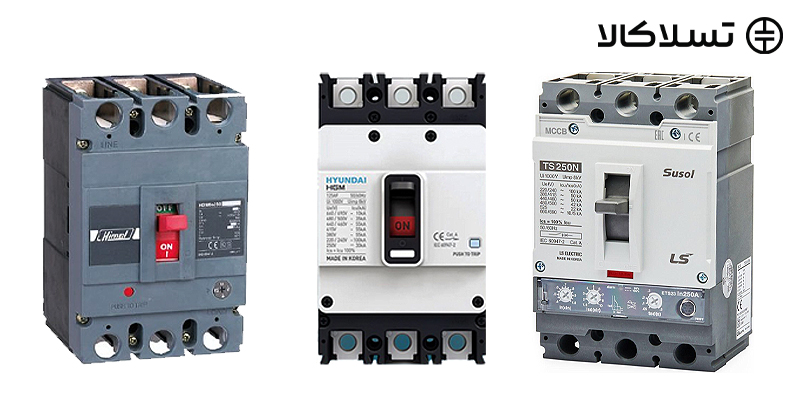

کلید اتوماتیک یا کلید کمپکت (MCCB – Molded Case Circuit Breaker) یکی از مهم‌ترین تجهیزات حفاظتی در شبکه‌های فشار ضعیف است که برای قطع و وصل ایمن مدارهای برقی طراحی شده است.

وظیفه اصلی این کلید، حفاظت از مدار در برابر اضافه‌بار، اتصال کوتاه و خطاهای الکتریکی است تا از آسیب دیدن کابل‌ها، تجهیزات و تابلو برق جلوگیری شود.

در سیستم‌های صنعتی، ایمنی در زمان بروز خطا اهمیت بیشتری از صرفاً وصل بودن مدار دارد؛ به همین دلیل کلیدهای اتوماتیک به گونه‌ای طراحی شده‌اند که در صورت بروز مشکل، به‌صورت خودکار مدار را قطع کنند.

در صورت وقوع اضافه‌بار یا اتصال کوتاه، کلید وارد وضعیت TRIP می‌شود و مدار را قطع می‌کند. این ویژگی باعث می‌شود سیستم بدون نیاز به دخالت اپراتور، در برابر خطرات محافظت شود.

کلیدهای کمپکت در رنج‌های مختلف جریان و قدرت قطع عرضه می‌شوند. در تسلاکالا می‌توانید متناسب با نیاز پروژه، مدل مناسب را انتخاب کرده و مشخصات فنی هر محصول را به‌صورت کامل بررسی کنید.

اگر در انتخاب کلید مناسب برای تابلو برق یا پروژه صنعتی خود نیاز به مشاوره دارید، تیم فنی تسلاکالا آماده راهنمایی شماست.

به‌طور کلی، کلیدهای مختلف بر اساس همین ویژگی‌ها و همچنین پارامترهای الکتریکی مهمی مثل جریان نامی قابل تحمل، قدرت قطع، ولتاژ عایقی و سایر مشخصات فنی دسته‌بندی می‌شوند. انتخاب هر کلید نیز به شرایط پروژه، نوع بار و سطح حفاظت موردنیاز بستگی دارد.

ساختار و وضعیت‌های عملکرد کلید کمپکت

کلیدهای MCCB معمولاً در سه وضعیت قرار می‌گیرند:

• ON (روشن)
• OFF (خاموش)
• TRIP (حالت خطا)

تجهیزات جانبی و اکسسوری‌های کلید MCCB

تولیدکنندگان در سال‌های اخیر امکانات جانبی متنوعی برای کلیدهای کمپکت ارائه کرده‌اند که کاربرد آن‌ها را گسترده‌تر کرده است، از جمله:

• رله آندرولتاژ (Under Voltage Release)

• شانت تریپ (Shunt Trip)

• دسته گردان

• موتور اپراتور برای قطع و وصل خودکار

• کنتاکت کمکی و آلارم

این تجهیزات باعث می‌شوند کلید کمپکت علاوه بر حفاظت، قابلیت کنترل از راه دور و یکپارچه‌سازی با سیستم اتوماسیون صنعتی را نیز داشته باشد.

انواع کلید کمپکت در بازار برق صنعتی

1. کلید کمپکت حرارتی – مغناطیسی

این نوع کلید کمپکت به‌طور هم‌زمان دو مکانیزم حفاظتی دارد: بخش حرارتی برای حفاظت در برابر اضافه بار طولانی‌مدت و بخش مغناطیسی برای حفاظت در برابر اتصال کوتاه لحظه‌ای.

همین ترکیب باعث شده این مدل پرکاربردترین نوع MCCB در تابلو برق‌های صنعتی و نیمه‌صنعتی باشد.

2. کلید کمپکت قابل تنظیم (Adjustable MCCB)

کلیدهای قابل تنظیم به کاربر امکان می‌دهند که مقدار جریان قطع یا محدوده حفاظتی را متناسب با نیاز پروژه تغییر دهد.

این ویژگی در کارخانه‌ها و خطوط تولیدی که بار مصرفی تغییرات زیادی دارد بسیار ارزشمند است، زیرا انعطاف‌پذیری بالاتری در مدیریت شبکه ایجاد می‌کند.

3. کلید کمپکت فیکس (Fixed MCCB)

این نوع کلید جریان نامی ثابت دارد و امکان تنظیم مقادیر حفاظتی در آن وجود ندارد.

مدل‌های فیکس معمولاً قیمت اقتصادی‌تری نسبت به مدل‌های قابل تنظیم دارند و برای پروژه‌هایی که شرایط بار مشخص و ثابت است (مانند تابلوهای توزیع ساده یا واحدهای صنعتی کوچک) انتخاب مناسبی محسوب می‌شوند.

4. کلید کمپکت مجهز به رله الکترونیکی

این کلیدها به جای مکانیزم حرارتی-مغناطیسی، دارای رله الکترونیکی هستند که دقت بالاتری در تشخیص خطاها و قطع مدار دارد.

برخی مدل‌ها قابلیت نمایش خطا، مانیتورینگ از راه دور و تنظیمات پیشرفته حفاظتی را هم دارند.

به همین دلیل در پروژه‌های بزرگ صنعتی و تأسیسات حیاتی که پایداری شبکه اهمیت زیادی دارد، استفاده از آن‌ها توصیه می‌شود.

تفاوت کلید اتوماتیک با کلید کمپکت (MCCB)

راهنمای انتخاب کلید اتوماتیک کمپکت بر اساس جریان و ولتاژ

انتخاب صحیح کلید اتوماتیک کمپکت (MCCB) یکی از مهم‌ترین مراحل طراحی تابلو برق‌های صنعتی است، زیرا انتخاب نادرست می‌تواند منجر به قطعی‌های ناخواسته، آسیب به تجهیزات یا کاهش ایمنی سیستم شود.

برای انتخاب MCCB باید چند فاکتور کلیدی بررسی شود:

1. جریان نامی (In)

• جریان نامی نشان‌دهنده حداکثر جریانی است که کلید می‌تواند به‌طور مداوم از خود عبور دهد.

• معمولاً در محدوده 63 تا 1600 آمپر در بازار موجود است.

• برای انتخاب صحیح باید مجموع بارهای متصل و همچنین ضریب همزمانی مصرف‌کننده‌ها در نظر گرفته شود.

مثال: اگر بار کل یک خط تولید 320 آمپر باشد، انتخاب MCCB با جریان نامی 400 آمپر منطقی است.

2. قدرت قطع (Icu)

• قدرت قطع یا Ultimate Breaking Capacity میزان جریانی است که کلید می‌تواند در لحظه اتصال کوتاه بدون آسیب جدی قطع کند.

• در شبکه‌های صنعتی با سطح اتصال کوتاه بالا (مثلاً نزدیکی به ترانسفورماتور قدرت)، باید MCCB با قدرت قطع بیشتر انتخاب شود.

• مثال: در یک تابلو برق کارخانه نزدیک به پست 20 کیلوولت، انتخاب کلید با قدرت قطع 36 یا 50 کیلوآمپر ضروری است.

3. ولتاژ کاری (Ue)

• MCCB ها معمولاً برای ولتاژ 400 ولت سه‌فاز AC طراحی می‌شوند.

• در پروژه‌هایی که از ولتاژهای خاص (مثلاً 690 ولت یا DC در سیستم‌های خورشیدی و UPS) استفاده می‌شود، باید کلید مخصوص همان ولتاژ انتخاب گردد.

4. تعداد پل‌ها (Poles)

• برای شبکه‌های تک‌فاز، کلیدهای 2 پل یا 1 پل + نول به‌کار می‌روند.

• در شبکه‌های سه‌فاز، معمولاً 3 پل استفاده می‌شود.

• در پروژه‌هایی که حفاظت از نول هم اهمیت دارد، باید از 4 پل (3P+N) استفاده شود.

5. نوع رله حفاظتی

• رله حرارتی–مغناطیسی: ساده‌تر، مناسب برای حفاظت عمومی.

• رله الکترونیکی: دقیق‌تر، با قابلیت تنظیم محدوده جریان، تأخیر در قطع و حتی نمایش خطا. این مدل برای پروژه‌های حیاتی و حساس توصیه می‌شود.

6. شرایط محیطی و دمای کاری

کلید کمپکت (MCCB) باید متناسب با شرایط نصب انتخاب شود. در دماهای بالا، جریان قابل تحمل کلید کاهش می‌یابد (Derating) و لازم است این موضوع در محاسبات لحاظ شود.

در محیط‌های صنعتی آلوده یا فضای باز نیز استفاده از کلید با درجه حفاظت (IP) مناسب یا نصب آن داخل محفظه استاندارد، برای حفظ ایمنی و افزایش طول عمر تجهیز ضروری است.

7. هماهنگی حفاظتی (Selectivity)

در طراحی تابلوهای چندسطحی (اصلی، فرعی و نهایی)، انتخاب کلید کمپکت باید به‌گونه‌ای انجام شود که در صورت بروز خطا، فقط همان کلید مربوط به همان سطح عمل کند و کل شبکه از مدار خارج نشود.

این موضوع نیازمند هماهنگی بین قدرت قطع، زمان قطع و تنظیمات رله‌ها است.

مزایای استفاده از کلید اتوماتیک MCCB در تابلو برق‌ صنعتی

• ظرفیت قطع بالا برای حفاظت از تجهیزات قدرت.

• افزایش ایمنی در برابر آتش‌سوزی ناشی از اتصال کوتاه.

• طول عمر بیشتر نسبت به فیوزهای ذوب‌شونده.

• امکان ریست و استفاده مجدد بعد از قطع مدار.

• سازگاری با استانداردهای IEC و UL برای پروژه‌های بین‌المللی.

بهترین برندهای کلید MCCB برای کارخانه‌ها و پروژه‌های صنعتی

در بازار ایران و جهان برندهای معتبر زیادی وجود دارند که انتخاب آن‌ها بر اساس کیفیت، خدمات پس از فروش و استانداردها انجام می‌شود:

• ABB: معروف به طول عمر بالا و قابلیت‌های حفاظتی پیشرفته.

• Schneider Electric:کلید اتوماتیک اشنایدر تنوع گسترده دارد و در پروژه‌های بین‌المللی بسیار پرکاربرد است.

• Siemens:کلید اتوماتیک زیمنس عملکرد قابل اعتماد در تابلوهای قدرت دارد.

• LS (کره جنوبی): کلید اتوماتیک LS، اقتصادی‌تر و مناسب برای پروژه‌های داخلی است.

• هیوندای: کلید اتوماتیک هیوندای، در بازار ایران موجودی بالا دارد و سازگار با پروژه‌های صنعتی کشور است.

• کلید اتوماتیک پارس فانال: از برندهای قدیمی و شناخته‌شده ایرانی در حوزه تجهیزات برق صنعتی؛ مقرون‌به‌صرفه و مناسب برای پروژه‌های داخلی با دسترسی خوب به خدمات پس از فروش.
• کلید اتوماتیک Chint (چینت): چینت برند بین‌المللی با تنوع بالا در تجهیزات فشار ضعیف است. کیفیت قابل‌قبول در کنار قیمت رقابتی دارد و گزینه‌ای پرکاربرد در پروژه‌های ساختمانی و صنعتی است.
• Himel (هیمل): هیمل برندی اقتصادی با پشتیبانی گروه اشنایدر است. کلید اتوماتیک هیمل، برای پروژه‌هایی که به تعادل بین قیمت و استاندارد نیاز دارند، مناسب است.

کلید کمپکت یا فیوز؟ کدام برای حفاظت مدار صنعتی بهتر است؟

در انتخاب تجهیزات حفاظتی تابلو برق، یکی از سوال‌های رایج این است که فیوز بهتر است یا کلید کمپکت (MCCB)؟

هر دو تجهیز برای حفاظت مدار استفاده می‌شوند، اما عملکرد و کاربرد آن‌ها متفاوت است.

فیوز ساختار ساده‌تری دارد، قیمت آن پایین‌تر است و در زمان اتصال کوتاه بسیار سریع عمل می‌کند. با این حال، پس از عملکرد باید تعویض شود و امکان ریست یا استفاده مجدد ندارد؛ بنابراین در مدارهای صنعتی با خطاهای احتمالی متعدد، هزینه و زمان توقف افزایش پیدا می‌کند.

در مقابل، کلید کمپکت (MCCB) علاوه بر حفاظت در برابر اتصال کوتاه، از مدار در برابر اضافه‌بار نیز محافظت می‌کند و پس از رفع خطا قابل ریست است. این ویژگی باعث کاهش زمان خاموشی و سهولت بهره‌برداری در پروژه‌های صنعتی می‌شود. همچنین امکان تنظیم رله حفاظتی و افزودن تجهیزات جانبی، کنترل دقیق‌تری در اختیار بهره‌بردار قرار می‌دهد.

به همین دلیل، در بیشتر تابلوهای صنعتی مدرن، استفاده از کلید کمپکت به‌عنوان راهکار اصلی حفاظت توصیه می‌شود؛ به‌ویژه در مدارهای با بارهای سنگین یا حساس که پایداری شبکه اهمیت بالایی دارد.

خرید اینترنتی کلید اتوماتیک کمپکت از تسلاکالا؛ همراه با گارانتی و مشاوره تخصصی

تسلاکالا مجموعه‌ای تخصصی در زمینه فروش تجهیزات برق صنعتی است. شما می‌توانید:

• انواع کلید اتوماتیک کمپکت (MCCB) از برندهای معتبر را مشاهده کنید.

• قیمت به‌روز و شرایط خرید اینترنتی مطمئن دریافت کنید.

• از گارانتی اصالت کالا و مشاوره تخصصی رایگان پیش از خرید بهره‌مند شوید.

• سفارش خود را در کوتاه‌ترین زمان در سراسر ایران تحویل بگیرید.

سؤالات متداول

1. کلید MCCB تا چه جریانی در بازار موجود است؟

از 63 آمپر تا حدود 1600 آمپر بسته به برند و مدل.

2. آیا کلید کمپکت جایگزین فیوز می‌شود؟

بله، به دلیل قابلیت ریست و حفاظت چندگانه در تابلوهای صنعتی، MCCB کاربرد بیشتری دارد.

3. تفاوت کلید کمپکت فیکس و قابل تنظیم چیست؟

مدل فیکس دارای جریان ثابت است اما مدل قابل تنظیم محدوده حفاظت را بسته به نیاز تغییر می‌دهد.

4. آیا کلیدهای MCCB برای پروژه‌های ساختمانی هم استفاده می‌شوند؟

معمولاً در پروژه‌های صنعتی و نیمه‌صنعتی استفاده می‌شوند، اما در ساختمان‌های بزرگ تجاری نیز کاربرد دارند.

5. چگونه کلید اتوماتیک مناسب پروژه خود را انتخاب کنم؟

با توجه به جریان بار، قدرت قطع و نوع شبکه؛ کارشناسان تسلاکالا می‌توانند در انتخاب دقیق شما را راهنمایی کنند.
