تابلو ترمینال چیست و کجا استفاده میشود؟
تابلو ترمینال تابلویی است که نقش نقطه تقسیم و اتصال کابلهای ورودی و خروجی را بر عهده دارد. برخلاف تابلوهای توزیع که مجموعهای از کلیدها و تجهیزات کنترلی دارند، تابلو ترمینال ساختار سادهتری دارد: کابل اصلی وارد میشود، روی شینه یا ترمینال تقسیم میگردد و از طریق فیوز به چند مسیر خروجی میرود.
کاربرد اصلی تابلو ترمینال، جلوگیری از کابلکشی مستقیم و پرشمار از تابلوی اصلی به نقاط دور است. با نصب یک تابلو ترمینال در نزدیکی محل مصرف، یک کابل پرمقطع کشیده میشود و تقسیم به مسیرهای کوچکتر در محل انجام میگیرد.
مدلهای موجود در تسلاکالا

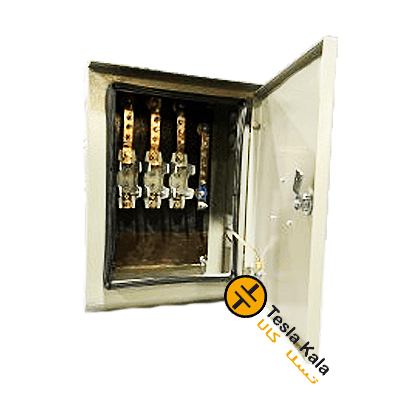

- ۱۰۰ آمپر با فیوز ۶۳ آمپر: برای تقسیم انشعابهای متوسط و تغذیه چند مسیر فرعی
- ۱۶۰ آمپر با فیوز ۱۰۰ آمپر: رده میانی برای واحدهای کارگاهی و سالنهای تولید
- ۲۰۰ آمپر با فیوز ۱۶۰ آمپر: رده بالا برای تقسیم انشعابهای پرقدرت
در هر مدل، عدد اول ظرفیت جریان ورودی و شینهبندی و عدد دوم آمپراژ فیوز حفاظتی خروجی را نشان میدهد. این تفاوت عمدی است: فیوز باید پیش از شینه و کابل به حد حرارتی خود برسد تا نقش حفاظتی خود را ایفا کند.
اجزای تابلو ترمینال
- بدنه فلزی با درجه حفاظت متناسب با محیط نصب
- شینهبندی مسی فاز، نول و ارت با سطح مقطع متناسب با جریان ورودی
- کلید فیوزی یا فیوز کاردی (NH) برای حفاظت مسیرهای خروجی
- ترمینال ریلی برای اتصال منظم سیمهای خروجی
- گلند کابل برای ورودی و خروجی با حفظ آببندی
- شینه ارت مستقل برای اتصال بدنه و مسیرهای خروجی
چرا تابلو ترمینال بهجای کابلکشی مستقیم؟
۱. کاهش چشمگیر هزینه کابل
بهجای کشیدن پنج کابل ۱۶ میلیمتری از تابلوی اصلی تا انتهای سالن، یک کابل ۷۰ میلیمتری کشیده میشود و تقسیم در محل انجام میگیرد. در مسافتهای طولانی، این تفاوت مبلغ قابل توجهی است.
۲. کاهش افت ولتاژ
یک کابل با سطح مقطع بزرگ، افت ولتاژ کمتری نسبت به چند کابل کوچک موازی در همان مسیر دارد؛ بهویژه وقتی فاصله زیاد است.
۳. نظم و قابلیت عیبیابی
وقتی همه اتصالات یک منطقه در یک نقطه جمع میشوند، پیدا کردن مسیر معیوب بهمراتب سادهتر است. برچسبگذاری هر ترمینال، زمان عیبیابی اضطراری را به حداقل میرساند.
۴. امکان توسعه سادهتر
افزودن یک مسیر جدید فقط نیازمند کشیدن کابل از تابلو ترمینال نزدیک است، نه از تابلوی اصلی در انتهای دیگر ساختمان.
کاربردهای رایج
- تقسیم برق در سالنهای تولید و کارگاههای بزرگ
- تغذیه پریزهای صنعتی و ایستگاههای کاری
- تقسیم روشنایی محوطه، انبار و پارکینگ
- نقطه اتصال تجهیزات موقت در کارگاههای ساختمانی
- واسط بین تابلوی اصلی و تابلوهای فرعی طبقات
- تقسیم برق در گلخانه، دامداری و واحدهای کشاورزی
- ترمینالبندی مسیرهای کابل در پستهای توزیع
نکات مهم در انتخاب و نصب
- آمپراژ را با جریان واقعی هماهنگ کنید: ظرفیت شینه باید جریان همزمان همه خروجیها را با حاشیه اطمینان تحمل کند
- فیوز خروجی متناسب با کابل خروجی باشد: فیوز باید از کابل محافظت کند، نه از دستگاه انتهای مسیر
- محل نصب را نزدیک مرکز ثقل بار انتخاب کنید: این کار مجموع طول کابلهای خروجی را کمینه میکند
- گلند مناسب استفاده کنید: ورود کابل بدون گلند، هم آببندی را از بین میبرد و هم عایق کابل را در لبه ورق میبُرد
- اتصالات را با ابزار درست پرس کنید: اتصال شل روی شینه، رایجترین علت نقاط داغ و آتشسوزی تابلو است
- شینه ارت را به سیستم ارت ساختمان متصل کنید
