بررسی علت خرابی کنتاکتور و جلوگیری از ایجاد آنها
کنتاکتورها در پروژههای صنعتی و خانگی تحت تنشهای فیزیکی، حرارتی و الکتریکی قرار دارند و خرابی آنها معمولاً بهصورت صدای غیرعادی، قطعوصلهای پیدرپی، داغ شدن، چسبندگی کنتاکتها یا عملکرد نامنظم بوبین دیده میشود. در ادامه علت خرابی کنتاکتور و رایجترین مشکلات را بهصورت تخصصی بررسی میکنیم:
قبل از مطالعه این مطلب تسلاکالا، خوب است بدانید که با مراجعه به سایت تسلاکالا میتوانید قیمت کنتاکتور تک فاز و قیمت کنتاکتور سه فاز را مشاهده کنید. سایر دستهبندیهای کنتاکتور موجود در سایت تسلاکالا:
- کنتاکتور سه فاز هیوندای
- کنتاکتور سه فاز زیمنس
- کنتاکتور سه فاز چینت
- کنتاکتور سه فاز اشنایدر
- کنتاکتور Himel
- کنتاکتور LOVATO
- کنتاکتور LS
- کنتاکتور P&F

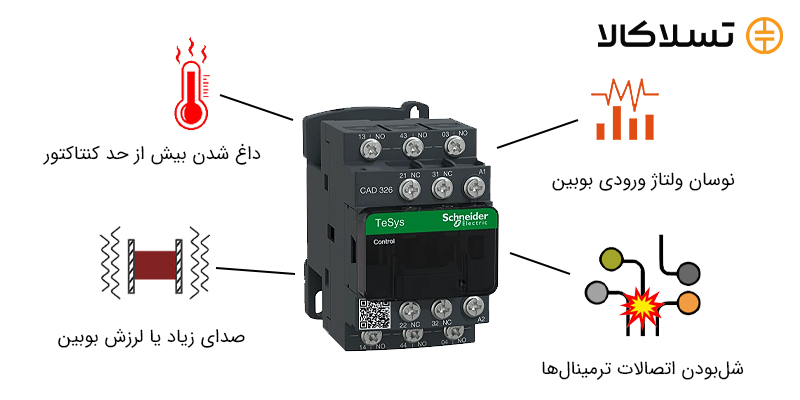

خلاصه مشکلات رایج کنتاکتور
- داغ شدن بیش از حد کنتاکتور
- چسبندگی کنتاکتها (Contact Welding)
- صدای زیاد یا لرزش بوبین (Chattering)
- سوختن یا ضعیف شدن بوبین
- جرقهزدن و کاهش عمر کنتاکتها
- قطعوصلهای اشتباه بهدلیل تنظیم غلط بیمتال
- انتخاب نادرست رده باری (AC1 / AC3 / AC4)
- نوسان ولتاژ ورودی بوبین و عملکرد نامنظم
- شلبودن اتصالات ترمینالها
- کیفیت پایین برند و خرابی سریع در بارهای سنگین
این موارد مشکلات رایج کنتاکتور هستند که در ادامه به بررسی علت هر کدام میپردازیم.
۱. داغ شدن بیش از حد (Overheating)
این مشکل هم در کنتاکتورهای صنعتی و هم خانگی رایج است.
علتها:
- انتخاب جریان کمتر از نیاز بار
- شلبودن اتصالات ترمینال
- تهویه نامناسب داخل تابلو
- افزایش مقاومت داخلی کنتاکتها بهدلیل فرسایش
نتیجه این مشکل، کاهش عمر، سوختگی بوبین یا ذوبشدن بدنه کنتاکتور است.
۲. چسبندگی کنتاکتها (Contact Welding)
این مشکل بیشتر در بارهای موتوری و صنعتی اتفاق میافتد.
علتها:
- جریان هجومی بالا (Inrush current)
- استفاده از کنتاکتور غیر استاندارد
- انتخاب اشتباه رده باری (مثلاً استفاده از AC1 برای موتور)
خطر راهاندازی ناخواسته موتور یا عدم قطع مدار ممکن است در اثر ایجاد این مشکل به وجود بیاید.
۳. صدای زیاد یا لرزش بوبین (Chattering)
این مورد خصوصاً در کنتاکتورهای خانگی که به سیستم هوشمند یا تایمر متصلاند دیده میشود.
علتها:
- نوسان ولتاژ ورودی بوبین
- ضعف فنر داخلی
- آلودگی هسته آهنی (Core)
عملکرد ناپایدار و کاهش عمر مکانیکی از مواردی است که با لرزش بوبین پیش میآید.
۴. سوختن یا ضعیف شدن بوبین
علتها:
- تغذیه با ولتاژ اشتباه (مثلاً 24V روی بوبین 220V)
- داغ شدن زیاد تابلو
- کیفیت پایین سیمپیچ
اگر بوبین کنتاکتور بسوزد یا صعیف شود، بوبین فرمان نمیگیرد و کنتاکتور جذب نمیشود.
۵. کاهش عمر کنتاکتها و جرقهزدن
مشکل رایجی که بیشتر در بارهای القایی مثل پمپ، فن و موتور رخ میدهد.
علتها:
- عدم استفاده از اسنابر یا RC Circuit
- انتخاب کنتاکتور کوچکتر از جریان واقعی
- کنتاکتهای بیکیفیت یا فرسوده
نتیجه این مشکل، افزایش تلفات حرارتی و احتمال قطعوصل نامناسب است.
۶. عدم هماهنگی با بیمتال یا رله حفاظتی
علتها:
- نصب بیمتال غیراستاندارد یا از برند دیگر
- تنظیم اشتباه جریان بیمتال
اگر عدم هماهنگی با بیمتال یا رله حفاظتی رخ دهد، احتمال قطعوصلهای اشتباه یا عدم حفاظت موتور زیاد میشود.
توصیهها برای پیشگیری از مشکلات کنتاکتورها در پروژهها
برای جلوگیری از خرابیهای متداول کنتاکتور و افزایش عمر مفید تجهیز، رعایت نکات زیر ضروری است:
۱. انتخاب صحیح رده باری (AC1 / AC3 / AC4)
برای موتور همیشه از کنتاکتور AC3 انتخاب کنید. استفاده از AC1 برای بارهای القایی باعث چسبندگی کنتاکتها میشود.
۲. انتخاب جریان مناسب با ضریب اطمینان ۱.۲ تا ۱.۴
انتخاب کنتاکتور کوچک باعث افزایش دما و سوختگی میشود.
۳. بررسی سلامت و سفتی اتصالات ترمینالها
شل بودن کابلها باعث تولید حرارت و جرقه میشود.
۴. کنترل ولتاژ بوبین و هماهنگی با سیستم کنترل
اگر تابلو نوسان ولتاژ دارد، از بوبین DC استفاده کنید.
۵. استفاده از تجهیزات جانبی مناسب
- اسنابر برای جلوگیری از جرقه
- بیمتال هماهنگ با برند کنتاکتور
- فن یا تهویه مناسب داخل تابلو
۶. سرویس دورهای و تمیزکاری کنتاکتور
خصوصاً در محیطهای صنعتی پرگردوغبار، باید هسته مغناطیسی و کنتاکتها دورهای تمیز شوند.
۷. استفاده از برندهای استاندارد و دیتاشیتدار
برندهای معتبر مانند زیمنس، اشنایدر، ABB، هیمل و چینت استانداردهای IEC را رعایت میکنند و ریسک خرابی را کاهش میدهند.
سؤالات متداول
۱. چرا کنتاکتور صدا میدهد یا لرزش دارد؟
معمولاً بهدلیل نوسان ولتاژ بوبین، ضعیف شدن فنر داخلی یا آلودگی هسته است.
۲. چسبندگی کنتاکتها خطرناک است؟
بله. در پروژههای صنعتی میتواند باعث راهاندازی ناخواسته موتور یا عدم قطع مدار شود.
۳. آیا استفاده از کنتاکتور ارزانقیمت باعث خرابیهای مکرر میشود؟
در بارهای سبک نه، اما در بارهای سنگین انتخاب برند بیکیفیت باعث سوختگی بوبین، داغشدن و چسبندگی کنتاکتها میشود.
۴. علت داغ شدن کنتاکتور چیست؟
انتخاب اشتباه جریان، تهویه نامناسب تابلو و شل بودن اتصالات رایجترین دلایل هستند.
۵. چطور بفهمیم بوبین سوخته؟
اگر کنتاکتور جذب نمیکند و ولتاژ فرمان صحیح است، احتمال سوختگی یا قطعشدن سیمپیچ بوبین زیاد است.
۶. آیا بیمتال باید حتماً از همان برند کنتاکتور باشد؟
برای هماهنگی قطع و حفاظت موتور، بهتر است بیمتال از همان برند و همان سری انتخاب شود.
۷. بهترین روش جلوگیری از کاهش عمر کنتاکتها چیست؟
انتخاب کنتاکتور بزرگتر از جریان بار، استفاده از اسنابر و پرهیز از قطعوصلهای سریع.
