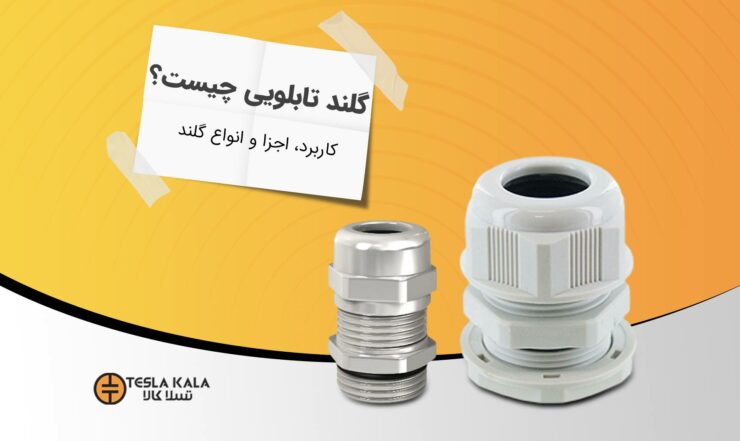

همه‌چیز در مورد گلند تابلویی:
اتصالات سیستم‌های الکتریکی و استاندارد بودن آنها از نظر ایمنی تجهیزات بسیار بااهمیت است. امروزه تجهیزات انتقال برق در همه صنایع و ساختمان‌های تجاری و مسکونی مورد استفاده قرار می‌گیرند. به همین دلیل استفاده از تجهیزات اتصالی استاندارد ضروری است. یکی از این تجهیزات گلند تابلویی است که کاربردهای فراوانی دارد. این گلندها به انواع مختلفی تقسیم می‌شوند که در این مطلب به معرفی آنها خواهیم پرداخت.
- انواع گلند تابلویی
- بهترین قیمت لاله‌زار
- ارسال به سراسر کشور
منظور از گلند تابلویی چیست؟
گلند تابلویی نوعی اتصال است که محل اتصال کابل برق و جعبه تقسیم را می‌پوشاند. با وجود گلند، ایمنی کابل‌ها حفظ می‌شود و از آنها در برابر عواملی، مثل رطوبت، آتش‌سوزی، بارهای وارده، حرارت و … محافظت می‌کند. به این ترتیب نقش بسیار تعیین‌کننده‌ای در انواع تابلو برق دارند.
همانطور که می‌دانید، تمام صنایع به سیم‌کشی برای انجام کارهای خود نیاز دارند. به همین دلیل گلند هم وسیله‌ای پرکاربرد در صنایع مختلف به شمار می‌رود. همچنین از گلند تابلویی در جایگاه سوخت هم استفاده می‌کنند. برق‌کشی جایگاه‌های سوخت به دلیل شرایط حساسی که دارند از اهمیت بالایی برخوردار است. به همین دلیل باید از گلند و سیم‌های مناسب و باکیفیتی استفاده شود. البته نباید از رعایت استانداردهای لازم چشم‌پوشی کرد.
نکاتی که هنگام خرید گلند تابلویی مناسب باید رعایت کنید
باتوجه به شرایط حساسی که استفاده از گلندها دارد، باید هنگام خرید دقت لازم را داشته باشید. برای انتخاب گلند مناسب، باید ابتدا این موارد را مورد بررسی قرار دهید:
- محل قرارگیری گلند باید حرارت مناسبی داشته باشد.
- باید رطوبت و میزان گرد و خاک موجود در محل نصب گلند مورد بررسی قرار بگیرد.
- امن بودن محل استفاده از گلند باید مورد تایید قرار بگیرد.
- نباید در نزدیکی محل نصب گلند، گاز یا مواد قابل اشتعال وجود داشته باشد.
- باید تعیین کنید که از گلند در فضای داخلی استفاده می‌کنید یا بیرونی.
گلند تابلویی چگونه طراحی می‌شود؟
طراحی گلندها به دلیل حساسیت ایمنی بالای آنها از اهمیت زیادی برخوردار است. این گلندها به گونه‌ای طراحی شده‌اند تا بعد از ورود کابل ایمنی کامل آن را تضمین کنند. وقتی کابل از واشر محافظ عبور می‌کند، باعث آب‌بندی دستگاه یا تابلو در محل ورود کابل می‌شود. همین موضوع باعث جلوگیری از آسیب رسیدن به کابل توسط بدنه فلزی تابلو خواهد شد. اگر از گلند در محیط‌هایی با ارتعاش بالا استفاده نشود، کابل‌ها در دراز مدت با آسیب‌های جدی و حتی پارگی مواجه می‌شوند. این گلندها در انواع مختلف دسته‌بندی می‌شوند که در ادامه مطلب به بررسی و تشریح آنها خواهیم پرداخت.
معرفی انواع گلند تابلویی از نظر جنس
همانطور که اشاره کردیم، گلند تابلویی به انواع مختلفی تقسیم می‌شود. یکی از انواع دسته‌بندی‌ها از نظر جنس است که در ادامه به معرفی آنها می‌پردازیم.
1. گلند فولادی
این نوع گلندها از فولاد ضدزنگ ساخته شده‌اند. به این ترتیب در برابر انواع آسیب‌های محیطی، ازجمله بنزین، اسید، خوردگی و … مقاومت بالایی دارند. این نوع فلزها دارای درجه حفاظتی IP69 و IP68 هستند. به دلیل مقاومت بالایی که این گلندها دارند از آنها در صنایعی، مثل انرژی‌های تجدیدپذیر، دکل‌های سیم‌کشی برق و تلفن و … استفاده می‌کنند.
2. گلند پلاستیکی
برای بیشتر اتصالات و کابل‌ها از این نوع گلندها استفاده می‌کنند. گلندهای پلاستیکی مقاومت خوبی در برابر موادی مثل گریس، اسیدهای ضعیف و … دارند. اگر کابل‌ها در محیط مجاور این مواد خورنده باشند، بهتر است از گلندهای پلاستیکی استفاده شود. البته این گلندها مقاومت چندان خوبی در برابر حرارت ندارند. به همین دلیل استفاده از آنها در مجاورت مواد مشتعل و آتش‌زا توصیه نمی‌شود. یکی دیگر از قابلیت‌های این گلندها قابلیت کدگذاری آنهاست.
3. گلند برنجی
همانطور که از عنوان این گلند پیداست، جنس برنجی دارند. با این حال روکش آن از نوع نیکل است. از گلندهای برنجی بیشتر در مواردی، مثل نیروی دریایی ماشین‌آلات، کارخانجات و … استفاده می‌شود. از ویژگی‌های بارز این نوع گلندها هم می‌توان به مقاومت مناسب در برابر حرارت اشاره کرد.
4. گلند PVC
این نوع گلندها وزن بسیار سبکی دارند. همچنین از مقاومت خوبی هم در برابر آسیب‌ها برخوردار هستند. گلند تابلویی PVC به دلیل انعطاف بالای خود برای محیط‌های خارجی استفاده می‌شود.
5. گلند تابلویی آلومینیومی
بدنه این گلندها از جنس آلومینیوم بوده و روکش آن را PVC فرا گرفته است. این روکش برای حالت آرموردار است و از آنها می‌توان برای محیط‌های داخلی و خارجی استفاده کرد. همچنین دارای درجه حفاظتی IP66 هستند.
معرفی انواع گلند تابلویی از نظر ابعاد
گلندهای تابلویی از نظر ابعاد هم به انواع مختلفی تقسیم‌بندی می‌شوند که در ادامه به معرفی آنها خواهیم پرداخت.
1. گلند متریک
رزوه متریک متداول‌ترین نوع رزوه بر اساس استاندارد ISO برای پیچ‌هاست. در این گلندها عددی که بعد از M مشخص می‌شود، قطر خارجی اسمی پیچ را نشان می‌دهد. این عدد برحسب میلی‌متر است.
2. گلند تابلویی PG
در این نوع گلندها عددی که بعد از PG درج می‌شود، بیشترین قطر عبوری از گلند را نشان می‌دهد. این عدد هم بر حسب میلی‌متر است. گفتنی است که این نوع گلندها بر اساس استاندارد DIN40430 ساخته شده‌اند و بیشتر در کشورهای آلمانی زبان مورد استفاده قرار می‌گیرند.
3. گلند G
این گلندها که در سطح بین‌المللی و با استاندارد BPS پیچ‌ها طراحی شده است به صورت نر و مادگی متصل می‌شوند. در گلندهای نوع G عددی که بعد از G می‌آید، قطر پیچ برحسب اینچ را نشان می‌دهد.
4. گلند NPT
خود این گلند تابلویی به دو نوع مخروطی و صاف تقسیم می‌شود. این گلندها را طبق استاندارد بین‌المللی اتصالات NPY می‌سازند. گلندهای NPT استحکام و مقاومت بالایی دارند. عددی که بعد از NPT در این گلندها می‌آید، قطر خارجی پیچ را نشان می‌دهد. این عدد برحسب اینچ است.
معرفی انواع گلند تابلویی از نظر درجه حفاظت IP
یکی دیگر از انواع دسته‌بندی‌های گلند، درجه حفاظت است. منظور از درجه حفاظت IP ضدآب بودن و مقاومت در برابر انواع آسیب‌هاست. در ادامه با انواع این دسته‌بندی هم آشنا خواهید شد.
گلند IP67
گلند تابلویی که دارای IP67 باشد، مقاومت بسیار خوبی در برابر نفوذ آب و شرایط نامطلوب آب و هوایی دارد. همچنین در برابر گردوغبار هم مقاومت بسیار خوبی از خود نشان می‌دهند. این گلندها تا عمق 15 سانتی‌متری آب به مدت 30 دقیقه باقی می‌مانند.
گلند IP68
ورود گردوغبار به این گلندها به صورت کامل مسدود شده است. گلندهایی که دارای این درجه حفاظت هستند، بالاترین مقاومت را در برابر نفوذ آب دارند. این گلندها مشکلی با تحت فشار قرار گرفتن هم ندارند.
گلند IP69
گلندهای دارای این درجه حفاظت هم مقاومت بسیار خوبی
در برابر نفوذ گردوغبار، حرارت و آب دارند. از این نوع گلندها برای جعبه تقسیم‌های حساس استفاده می‌کنند.
منظور از گلند ضدانفجار چیست؟
این نوع گلند تابلویی از انفجار تجهیزات جلوگیری می‌کنند. این گلندها هم به عنوان عایق در انتهای کابل مورد استفاده قرار می‌گیرند. گلندهای ضدانفجار، دارای تجهیزاتی ضدشعله و ضدانفجار هستند. این گلندها به صورت آب‌بندی شده و توپر در اطراف هسته کابل قرار می‌گیرند. این کار از انفجار داخل زون‌های عملیاتی جلوگیری می‌کند.
البته برای این که گلندهای ضدانفجار به خوبی عمل کنند، باید کابل‌کشی به صورت استاندارد انجام شده باشد. همچنین باید خود کابل‌ها نیز دارای ویژگی ضدانفجار باشند. در این حالت ایمنی کابل‌ها و تجهیزات در برابر انفجار تامین می‌شود.
با اجزای گلند کابل بیشتر آشنا شوید
گلندها هم مثل سایر تجهیزات دارای اجزای مختلفی هستند. در ادامه با اجزای گلند تابلویی آشنا خواهید شد.
مهره تابلو
این مهره گلند را روی تابلو نگه می‌دارد. با سفت کردن مهره روی تابلو، گلند هم محکم در جای خود ثابت باقی می‌ماند.
بدنه گلند
روی دو سر بدنه رزوه قرار دارد. یکی از این رزوه‌ها برای نصب روی بدنه و دیگری دارای شیارهای به یک اندازه است.
واشر آب‌بندی
این واشر در قسمت بیرونی تابلو و روی رزوه بدنه نصب می‌شود. این واشرها برای آب‌بندی و افزایش سطح حفاظت گلندها مورد استفاده قرار می‌گیرند.
واشر نگهدارنده کابل
این واشر داخل قسمت شیاردار بدنه قرار می‌گیرد. با قرار گرفتن و سفت شدن این واشر روی کابل‌گیر، هم از ورود گردوغبار جلوگیری می‌شود و هم کابل در جای خود محکم قرار می‌گیرد.
سخن پایانی
وجود گلند تابلویی مناسب، برای جلوگیری از آسیب به کابل و سایر تجهیزات ضروری است. این گلندها محل اتصال کابل و جعبه تقسیم را با پوشش عایق خود ایمن می‌کنند. گلندها بر اساس کارکرد، جنس، درجه حفاظت و ابعاد به انواع مختلفی تقسیم می‌شوند. در این مطلب با جزئیات کامل به معرفی انواع گلندها پرداختیم.
