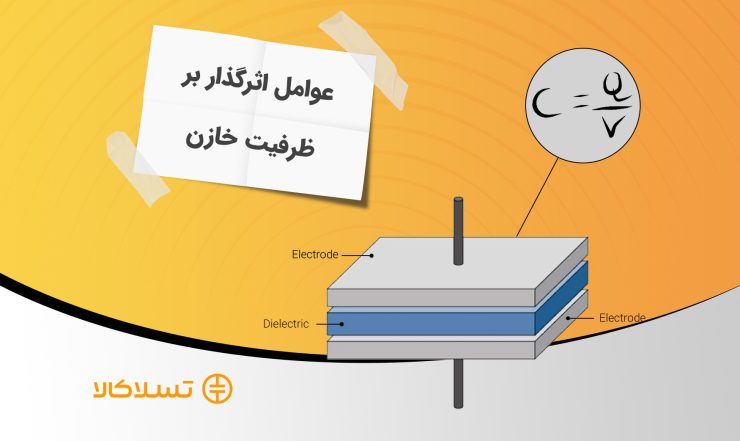

ظرفیت خازن به چه عواملی بستگی دارد؟

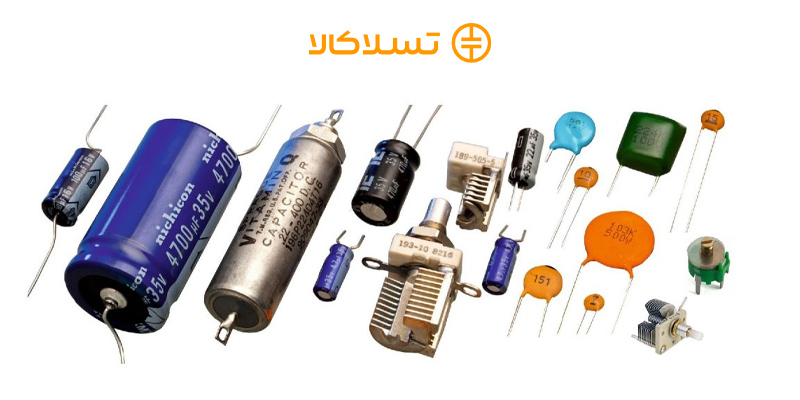

خازن یکی از اجزای کلیدی در مدارهای الکترونیکی است که انرژی الکتریکی را به‌صورت موقت ذخیره می‌کند و در زمان نیاز آزاد می‌سازد. این قطعه حیاتی، نقشی اساسی در تنظیم جریان، فیلتر کردن سیگنال‌ها و پایداری عملکرد دستگاه‌ها ایفا می‌کند؛ اما ظرفیت خازنی چیست؟ ظرفیت خازن، معیاری از توانایی آن در ذخیره بار الکتریکی است که به عوامل مختلفی بستگی دارد. از خازن‌ها در صنایع گوناگون، از جمله تکنولوژی‌های پیشرفته مثل گوشی‌های هوشمند، خودروهای الکتریکی و حتی تجهیزات پزشکی، استفاده می‌شود. در این مقاله، به بررسی عوامل مؤثر بر ظرفیت خازن می‌پردازیم تا درک بهتری از این قطعه پرکاربرد پیدا کنید.

تعریف ظرفیت خازن

ظرفیت خازن (Capacitance) به زبان ساده، میزان توانایی یک خازن در ذخیره بار الکتریکی است. از دیدگاه فیزیکی، ظرفیت خازن نشان‌دهنده نسبت بار الکتریکی ذخیره شده در خازن به اختلاف پتانسیل بین صفحات آن است.

معادله اصلی ظرفیت خازن به صورت زیر است:

C = Q/V

در این معادله:

• C: ظرفیت خازن
• Q: بار الکتریکی ذخیره شده
• V: اختلاف پتانسیل بین صفحات خازن

واحد اندازه‌گیری ظرفیت خازن فاراد (F) است. از آنجا که فاراد واحد بزرگی است، معمولاً از واحدهای کوچک‌تر آن مانند میکروفاراد (µF)، نانوفاراد (nF) و پیکوفاراد (pF) استفاده می‌شود.

عوامل مؤثر بر ظرفیت خازن

این عوامل به شرح زیر هستند:

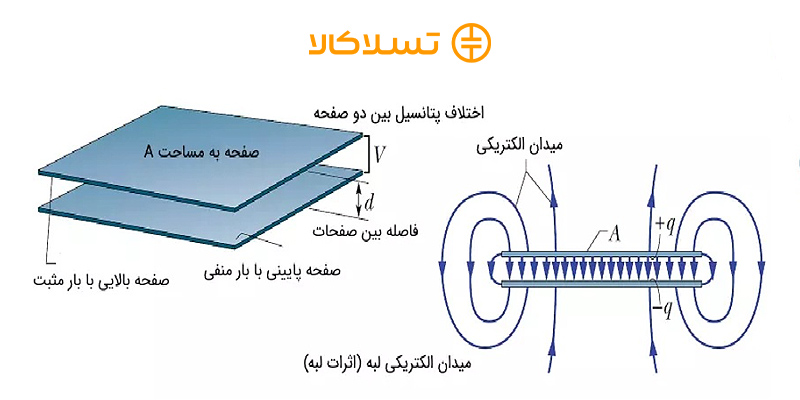

1. مساحت صفحات خازن:

• رابطه: رابطه مستقیم بین مساحت صفحات و C وجود دارد. هرچه مساحت صفحات بیشتر باشد، ظرفیت خازن نیز بیشتر خواهد بود.
• علت فیزیکی: افزایش مساحت صفحات، امکان ذخیره بار الکتریکی بیشتری را فراهم می‌کند؛ به عبارت دیگر، سطح بزرگ‌تر صفحات، فضای بیشتری را برای تجمع بارهای مثبت و منفی فراهم می‌آورد.
• مثال‌های کاربردی: در خازن‌های با ظرفیت بالا، از صفحات بزرگ‌تر استفاده می‌شود. به عنوان مثال، خازن‌های مورد استفاده در منابع تغذیه، معمولاً دارای صفحات بزرگی هستند.

2. فاصله بین صفحات خازن:

• رابطه: رابطه معکوس بین فاصله صفحات و ظرفیت خازن وجود دارد. هرچه فاصله بین صفحات کمتر باشد، ظرفیت خازن بیشتر خواهد بود.
• علت این پدیده از منظر میدان الکتریکی: کاهش فاصله بین صفحات، باعث افزایش شدت میدان الکتریکی بین آن‌ها می‌شود. میدان الکتریکی قوی‌تر، امکان ذخیره بار الکتریکی بیشتری را فراهم می‌کند.
• اثر تغییر فاصله در انواع مختلف خازن‌ها: تغییر فاصله بین صفحات، در خازن‌های متغیر (مانند خازن‌های تریمر) برای تنظیم ظرفیت مورد استفاده قرار می‌گیرد. در خازن‌های ثابت، فاصله بین صفحات به دقت کنترل می‌شود تا ظرفیت مورد نظر حاصل شود.

3. نوع دی‌الکتریک:

• تعریف دی‌الکتریک و ضریب دی‌الکتریک: دی‌الکتریک، ماده‌ای عایق است که بین صفحات خازن قرار می‌گیرد. ضریب دی‌الکتریک، نشان‌دهنده میزان توانایی دی‌الکتریک در افزایش ظرفیت خازن نسبت به خلاء است.
• چگونگی تأثیر دی‌الکتریک بر ظرفیت خازن: دی‌الکتریک، با قطبش مولکول‌های خود در میدان الکتریکی، باعث کاهش میدان الکتریکی بین صفحات خازن می‌شود. این امر، امکان ذخیره بار الکتریکی بیشتری را در همان اختلاف پتانسیل فراهم می‌کند.

انواع دی‌الکتریک‌ها و ضرایب آن‌ها

دی‌الکتریک ماده عایقی است که بین صفحات خازن قرار می‌گیرد و ظرفیت آن را افزایش می‌دهد. نوع دی‌الکتریک بر ظرفیت، تأثیر مستقیم دارد، زیرا هر ماده ضرایب دی‌الکتریک متفاوتی دارد که نشان‌دهنده توانایی آن در تقویت میدان الکتریکی است. در ادامه برخی از انواع رایج دی‌الکتریک‌ها و ضرایب تقریبی آن‌ها ذکر شده است:

• هوا: 1 (ارزان و در دسترس، اما ضریب دی‌الکتریک پایین)
• کاغذ: 3.5 (انعطاف‌پذیر و ارزان، اما ضریب دی‌الکتریک متوسط)
• شیشه: 4.7 (ضریب دی الکتریک نسبتا خوب و عایق خوب, شکننده)
• سرامیک: 1000 به بالا (ضریب دی‌الکتریک بالا، اما گران و شکننده.)

انتخاب دی‌الکتریک به کاربرد خازن و نیازهای مدار بستگی دارد.

شکل هندسی خازن

شکل هندسی خازن تأثیر قابل توجهی بر ظرفیت آن دارد. در واقع، طراحی و شکل خازن به طور مستقیم بر عواملی مانند مساحت صفحات و فاصله بین آن‌ها تأثیر می‌گذارد که این عوامل، همان‌طور که قبلاً گفته شد، بر ظرفیت خازن مؤثر هستند.
شکل هندسی خازن تعیین می‌کند که صفحات آن چگونه قرار گرفته‌اند و چه مساحتی را پوشش می‌دهند. همچنین، شکل خازن بر فاصله بین صفحات و نحوه توزیع میدان الکتریکی در داخل آن تأثیر می‌گذارد.
خازن‌های تخت به دلیل سادگی ساخت، در بسیاری از مدارهای الکترونیکی استفاده می‌شوند.
خازن‌های استوانه‌ای به دلیل قابلیت تولید با ظرفیت بالا و اندازه کوچک، در دستگاه‌های قابل حمل و مدارهای فشرده استفاده می‌شوند.
خازن های کروی به دلیل پایداری بالا در ولتاژ های بسیار زیاد در دستگاه های خاص استفاده میشوند.

دما و شرایط محیطی:

دما و شرایط محیطی می‌توانند تأثیر قابل توجهی بر عملکرد خازن‌ها داشته باشند. تغییر دما می‌تواند خواص مواد دی‌الکتریک مورد استفاده در خازن‌ها را تغییر دهد. این تغییرات می‌توانند منجر به تغییر در ظرفیت خازن شوند.
به طور کلی، افزایش دما می‌تواند باعث افزایش ظرفیت در برخی از انواع خازن‌ها و کاهش آن در برخی دیگر شود.
هر خازن دارای محدوده دمایی کاری مشخصی است که در آن می‌تواند به طور ایمن و مؤثر عمل کند. خارج شدن از این محدوده دمایی می‌تواند منجر به آسیب دیدن خازن و کاهش عمر مفید آن شود. به عنوان مثال، خازن‌های الکترولیتی معمولاً دارای محدوده دمایی کاری محدودتری نسبت به خازن‌های سرامیکی هستند. در خازن های نوع پلاستیکی این مقدار دما بیشتر از 700+ درجه سانتیگراد نیست. رطوبت بالا می‌تواند باعث نفوذ رطوبت به داخل خازن و آسیب دیدن مواد دی‌الکتریک شود. ارتعاش و شوک می‌توانند باعث آسیب دیدن ساختار خازن و کاهش عمر مفید آن شوند. اعمال ولتاژ بیش از حد مجاز می‌تواند باعث شکست دی‌الکتریک و آسیب دیدن خازن شود.

ضریب دمایی ظرفیت خازن:

ضریب دمایی ظرفیت خازن، میزان تغییر ظرفیت خازن به ازای تغییر واحد دما را نشان می‌دهد. این ضریب معمولاً به صورت ppm/°C (قسمت در میلیون بر درجه سانتیگراد) بیان می‌شود. ضریب دمایی خازن را بر روی خازن درج میکنند که نشان دهنده این است که با تغییر درجه حرارت، ظرفیت خازن چه تغییری می کند. اگر ضریب حرارتی خازن مثبت باشد، با افزایش درجه حرارت، سبب افزایش ظرفیت خازن می شود و کاهش درجه حرارت، سبب کاهش ظرفیت خازن می گردد. در صورتی که اگر ضریب حرارتی خازن منفی باشد، افزایش و کاهش درجه حرارت به ترتیب سبب کاهش و افزایش ظرفیت خازن می شود.

روش‌های افزایش ظرفیت خازن

روش‌های افزایش ظرفیت خازن به شرح زیر هستند:

1. افزایش مساحت صفحات:

با افزایش مساحت صفحات خازن، ظرفیت آن نیز افزایش می‌یابد. برای این منظور، می‌توان از صفحات چندلایه استفاده کرد که به صورت موازی روی هم قرار می‌گیرند. این کار اجازه می‌دهد تا بار الکتریکی بیشتری روی صفحات خازن ذخیره شود.

2. کاهش فاصله بین صفحات:

با کاهش فاصله بین صفحات خازن، میدان الکتریکی بین آن‌ها قوی‌تر شده و ظرفیت خازن افزایش می‌یابد. کاهش فاصله بین صفحات با محدودیت‌هایی مواجه است، زیرا باید از ایجاد جرقه و شکست دی‌الکتریک جلوگیری شود.

3. استفاده از دی‌الکتریک‌های با ضریب بالاتر:

مواد دی‌الکتریک با ضریب دی‌الکتریک بالاتر، ظرفیت خازن را افزایش می‌دهند. با انتخاب دی‌الکتریک مناسب، می‌توان ظرفیت خازن را بدون تغییر ابعاد آن افزایش داد.

4. اتصال خازن‌ها به صورت موازی:

با اتصال خازن‌ها به صورت موازی، ظرفیت کل مدار برابر با مجموع ظرفیت خازن‌ها می‌شود. این روش برای افزایش ظرفیت در مدارهای الکترونیکی استفاده می‌شود.

5. بانک خازنی:

بانک خازنی مجموعه‌ای از خازن‌های متصل به هم است که برای افزایش ظرفیت در سیستم‌های قدرت استفاده می‌شود. بانک‌های خازنی در شبکه‌های توزیع برق برای بهبود ضریب توان و کاهش تلفات انرژی استفاده می‌شوند. در واقع بانک خازنی برای ذخیره مقدار بسیار زیادی انرژی الکتریکی و آزاد کردن آن در زمان مورد نظر استفاده می‌شود.

نتیجه‌گیری

ظرفیت خازن به عوامل متعددی از جمله مساحت صفحات، فاصله بین آن‌ها، نوع دی‌الکتریک، شکل هندسی، دما و اتصالات بستگی دارد. این عوامل تعیین‌کننده عملکرد خازن در ذخیره و مدیریت انرژی الکتریکی هستند. انتخاب خازن مناسب با توجه به نیازهای طراحی مدار، به‌ویژه در صنایع پیشرفته مثل خودروسازی، پزشکی و الکترونیک، از اهمیت بالایی برخوردار است. یک خازن نادرست می‌تواند کارایی کل سیستم را مختل کند. برای تهیه بانک خازنی باکیفیت و متناسب با پروژه‌هایتان، به تسلا کالا سر بزنید و بهترین گزینه‌ها را برای نیازهای خود انتخاب کنید!
