می‌خواهید مطمئن شوید خازن سه‌فاز شما سالم است یا خراب و هزینه‌ی یک خازن نو را بی‌دلیل پرداخت نکنید؟ خلاصه‌ی روش این است: ابتدا خازن را کاملاً و ایمن تخلیه کنید، سپس با مولتی‌متر روی حالت ظرفیت (µF) بین هر جفت ترمینال اندازه بگیرید. اگر هر سه عدد نزدیک هم و بین ۰.۹ تا ۱.۰۵ برابر ظرفیت نامی باشند، خازن سالم است. اگر مولتی‌متر شما حالت ظرفیت ندارد، با حالت اهم یک تست کیفی انجام می‌دهید. در این آموزش کامل، همه‌ی روش‌ها، تفسیر نتایج و نکات ایمنی را یاد می‌گیرید.
هشدار جدی: خازن حتی ساعت‌ها پس از قطع برق، شارژ خطرناکی نگه می‌دارد. دست زدن به ترمینال خازن تخلیه‌نشده می‌تواند باعث برق‌گرفتگی شدید شود. هیچ مرحله‌ای را بدون تخلیه شروع نکنید.

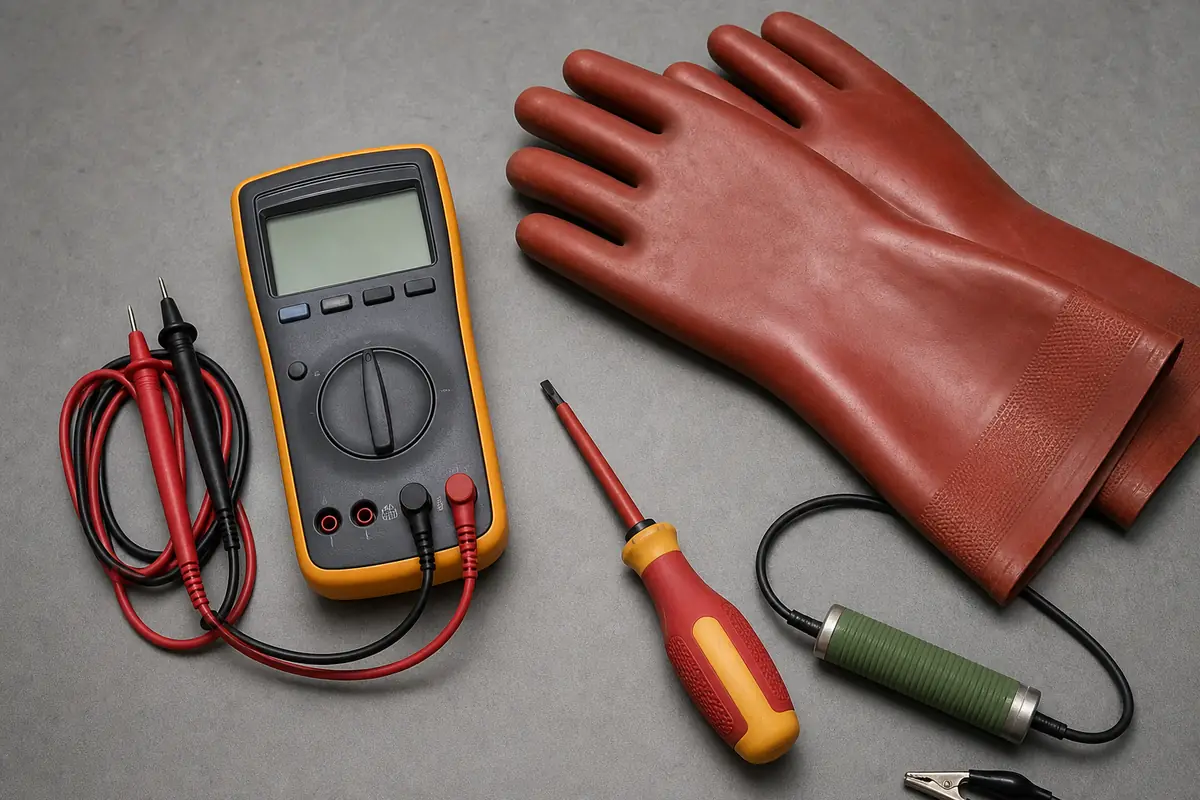

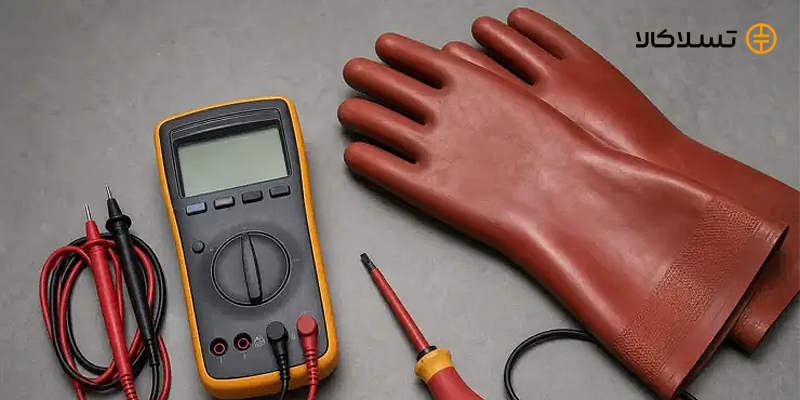

ابزار لازم و تنظیم صحیح مولتی‌متر
- مولتی‌متر دیجیتال با حالت اندازه‌گیری ظرفیت (نماد F یا µF) بهترین گزینه است.
- مقاومت تخلیه (چند کیلواهم و چند وات) یا یک لامپ برای تخلیه‌ی ایمن.
- دستکش عایق و عینک ایمنی.
- برای خازن‌های بزرگ صنعتی، انبر آمپرمتر (کلمپ‌متر) نیز برای روش جریان مفید است.
تنظیم مولتی‌متر: برای تست ظرفیت، سلکتور را روی حالت Capacitance (µF) قرار دهید. برای تست کیفی مقاومتی، روی بالاترین رنج اهم (مثلاً ۲MΩ) قرار دهید. اگر مولتی‌متر شما اتوماتیک است، خود دستگاه رنج را انتخاب می‌کند.

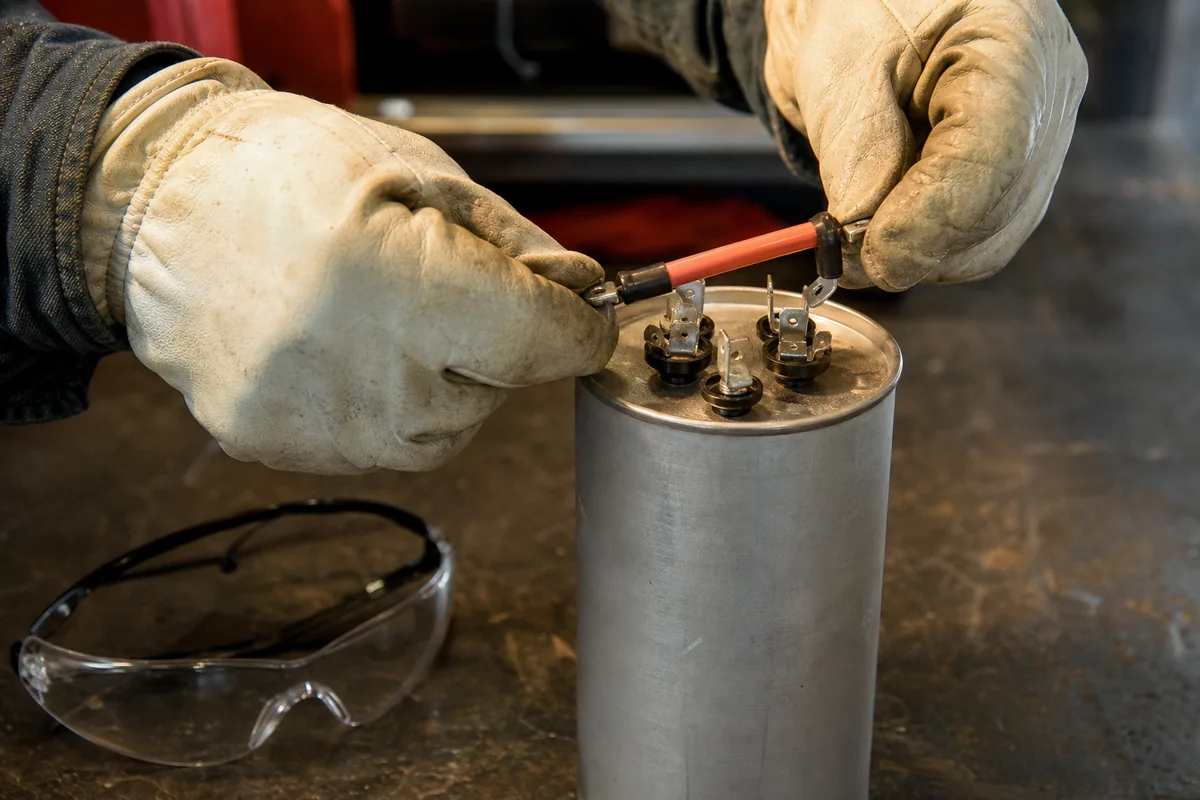

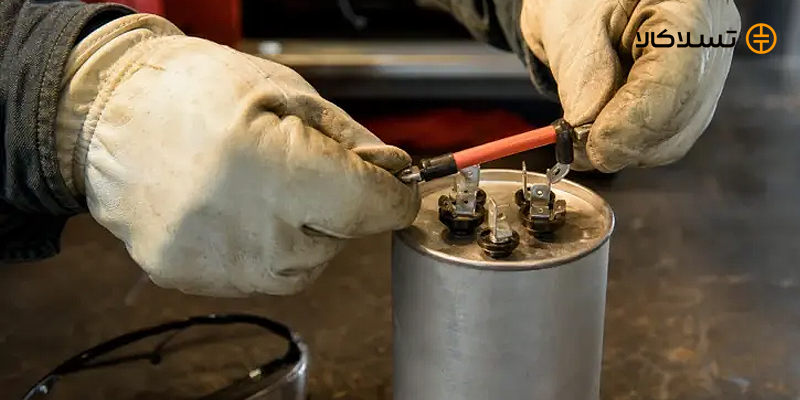

تخلیه ایمن خازن قبل از تست
این مرحله را هیچ‌وقت نادیده نگیرید. مراحل تخلیه‌ی درست:
- برق تابلو یا دستگاه را کاملاً قطع کنید و با انجام تست، از بی‌برق بودن آن مطمئن شوید.
- چند دقیقه صبر کنید؛ خازن‌های استاندارد مقاومت تخلیه‌ی داخلی دارند که بخشی از شارژ را خودشان تخلیه می‌کنند.
- دو سر یک مقاومت تخلیه (نه سیم لخت و نه پیچ‌گوشتی) را برای حدود ۵ ثانیه بین دو ترمینال قرار دهید.
- برای خازن سه‌فاز، این کار را بین هر سه جفت ترمینال انجام دهید.
- با مولتی‌متر روی حالت ولتاژ DC مطمئن شوید ولتاژ هر جفت به صفر رسیده است.
چرا با پیچ‌گوشتی تخلیه نکنیم؟ اتصال کوتاه مستقیم یک جرقه‌ی شدید و جریان لحظه‌ای بالا ایجاد می‌کند که هم خطرناک است و هم به صفحات داخلی خازن آسیب می‌زند. همیشه از مقاومت استفاده کنید.

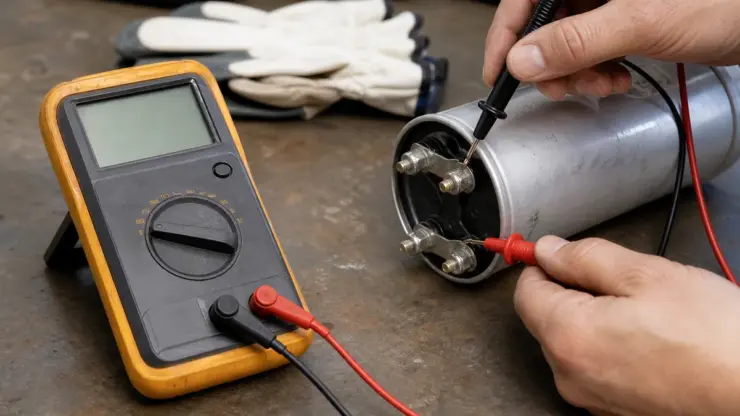

مراحل تست خازن سه فاز (گام‌به‌گام)
- پس از تخلیه‌ی کامل، ترمینال‌های خازن را از مدار جدا کنید (سیم‌ها را باز کنید).
- مولتی‌متر را روی حالت ظرفیت (µF) قرار دهید.
- پراب‌ها را به دو ترمینال از سه ترمینال وصل کنید؛ چند ثانیه صبر کنید تا عدد ثابت شود و آن را یادداشت کنید.
- همین کار را برای دو جفت باقی‌مانده تکرار کنید (در مجموع سه اندازه‌گیری).
- هر سه عدد را با ظرفیت نامی مقایسه کنید و کنار هم قرار دهید تا نامتعادلی را مشاهده کنید.
چطور ظرفیت نامی را از روی پلاک بخوانم؟
روی بدنه‌ی خازن معمولاً kVAr، ولتاژ و فرکانس نوشته شده است و گاهی نیز µF به‌صورت مستقیم درج می‌شود. اگر فقط kVAr دارید، می‌توانید ظرفیت هر فاز (برای اتصال مثلث داخلی) را تخمین بزنید:
C (فاراد) = Q ÷ (۳ × ۲πf × U²)
مثال: خازن ۲۵ kVAr، ۴۰۰ ولت، ۵۰ هرتز → ظرفیت هر فاز حدود ۱۶۶ میکروفاراد. نکته: چون داخل خازن سه‌فاز معمولاً به‌صورت مثلث بسته شده است، عددی که مولتی‌متر بین دو ترمینال نشان می‌دهد حدود ۱.۵ برابر مقدار هر فاز است (چون یک خازن موازی با دو خازن سری دیده می‌شود).
تفسیر نتیجه: خازن سالم چه عددی نشان می‌دهد؟
نتیجه‌ی اندازه‌گیری | وضعیت خازن |
هر سه عدد نزدیک هم و بین ۰.۹ تا ۱.۰۵ برابر ظرفیت نامی | سالم |
ظرفیت به‌طور محسوس کمتر از مقدار نامی | ضعیف / رو به خرابی |
نزدیک صفر یا نمایش OL (بی‌نهایت) | قطع داخلی (خراب) |
اختلاف زیاد بین سه اندازه‌گیری | نامتعادل / یک فاز معیوب |
مقاومت خیلی کم و ثابت بین ترمینال‌ها | اتصال کوتاه داخلی |
تست بدون متر ظرفیت (روش جایگزین)
روش اهم (مقاومتی)
اگر مولتی‌متر شما حالت µF ندارد، با حالت اهم یک تست کیفی انجام دهید:
- سلکتور را روی بالاترین رنج اهم قرار دهید و پراب‌ها را به دو ترمینال وصل کنید.
- خازن سالم: ابتدا یک عدد کم نشان می‌دهد (خازن در حال شارژ شدن است) و به‌تدریج به سمت بی‌نهایت (OL) می‌رود.
- خازن اتصالی: همیشه عددی نزدیک صفر و ثابت نشان می‌دهد.
- خازن قطع: از ابتدا OL نشان می‌دهد و هیچ تغییری نمی‌کند.
- جای پراب‌ها را عوض کنید و دوباره تست کنید تا نتیجه مطمئن‌تر شود.
روش اندازه‌گیری جریان (برای خازن‌های بزرگ)
این روش خازن را زیر برق تست می‌کند و باید فقط توسط فرد متخصص انجام شود. با انبر آمپرمتر جریان هر فاز خازن را اندازه می‌گیرید و با جریان نامی (که از kVAr و ولتاژ محاسبه می‌شود) مقایسه می‌کنید؛ افت محسوس جریان یعنی افت ظرفیت.

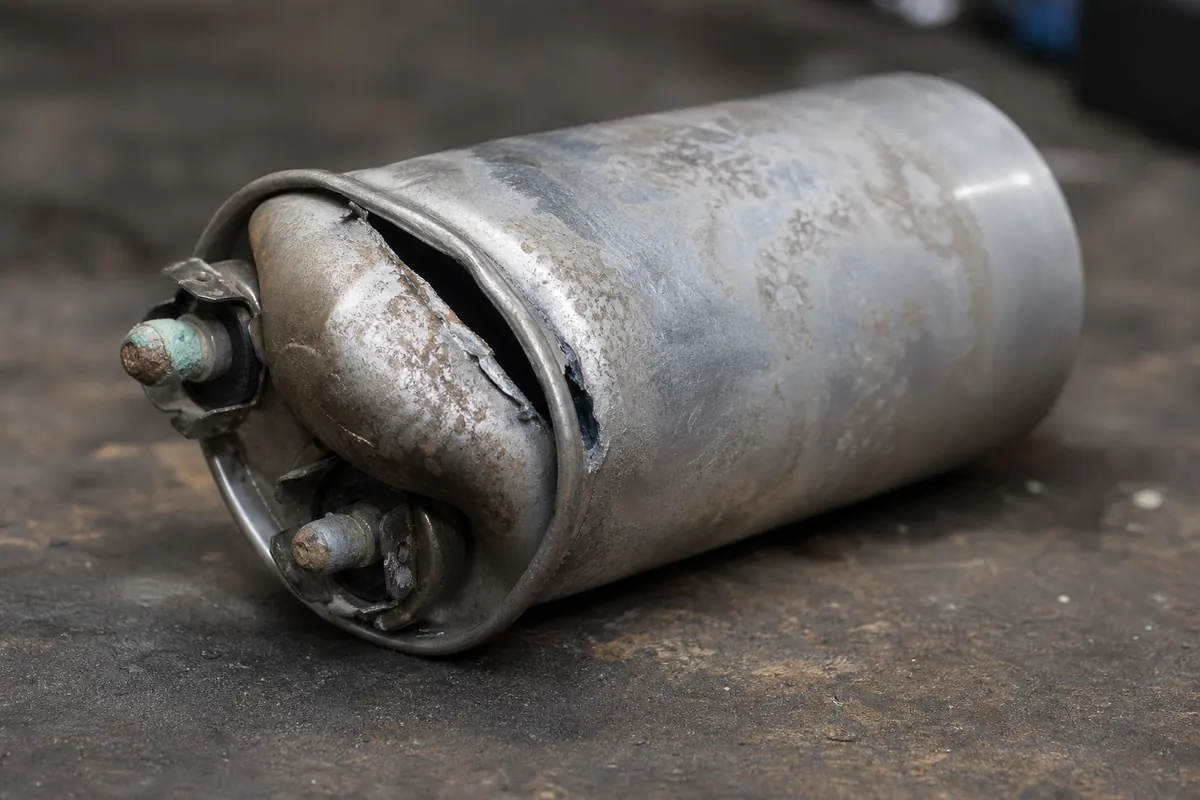

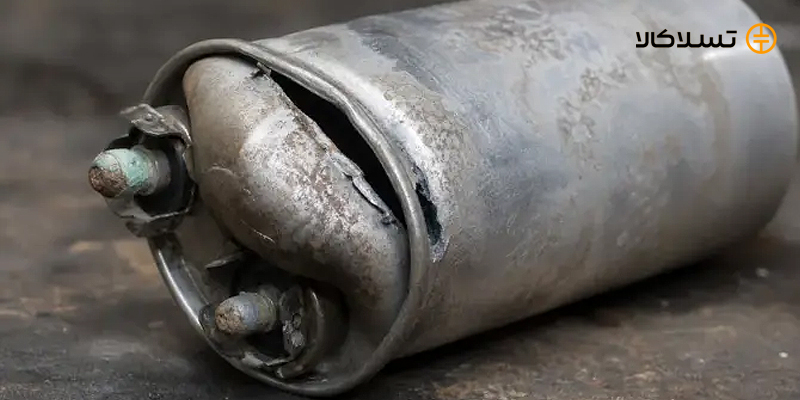

نشانه‌های خازن خراب
- باد کردن یا برآمدگی بدنه (به‌خصوص در خازن‌های سیلندری، برجستگی بالای خازن).
- نشت روغن یا مواد داخلی از بدنه.
- داغ شدن بیش از حد خازن در حین کار.
- افت ضریب توان و بالا رفتن قبض/جریمه‌ی برق در بانک خازنی.
- بوی سوختگی یا تغییر رنگ بدنه.
- صدای غیرعادی یا لرزش در محل نصب خازن.
خازن خراب = افت ضریب توان و جریمه‌ی سنگین برق.
اگر پس از تست متوجه شدید خازن شما ضعیف یا خراب است، درتسلاکالا انواع خازن سه‌فاز صنعتی (سیلندری و مکعبی) با ظرفیت‌های مختلف kVAr و ولتاژ نامی، از برندهای معتبر موجود است.
برای انتخاب درست ظرفیت، ولتاژ و نوع خازن، از مشاوره‌ی خرید تخصصی تسلا کالا کمک بگیرید تا دقیقاً خازن مناسب سیستم خود را انتخاب کنید.
👈 همین حالا مشورت بگیرید. 02191026126
سوالات متداول
خازن سالم با مولتی‌متر چه عددی نشان می‌دهد؟
عددی بین ۰.۹ تا ۱.۰۵ برابر ظرفیت نامی، و هر سه اندازه‌گیری باید نزدیک به هم باشند.
چرا باید خازن را قبل از تست تخلیه کنم؟
چون شارژ باقی‌مانده می‌تواند باعث برق‌گرفتگی شدید یا آسیب به مولتی‌متر شود.
تخلیه‌ی درست خازن چطور است؟
با یک مقاومت تخلیه به‌مدت چند ثانیه بین ترمینال‌ها، نه با اتصال کوتاه مستقیم یا پیچ‌گوشتی.
اگر مولتی‌متر حالت ظرفیت نداشته باشد چه کنم؟
از حالت اهم استفاده کنید؛ خازن سالم عدد را از کم به سمت بی‌نهایت می‌برد.
نمایش OL روی حالت ظرفیت یعنی چه؟
یعنی خازن قطع داخلی دارد و خراب است.
چطور ظرفیت نامی را از kVAr حساب کنم؟
با رابطه‌ی C = Q ÷ (۳ × ۲πf × U²)؛ مثلاً ۲۵kVAr در ۴۰۰V حدود ۱۶۶µF هر فاز.
چرا عدد اندازه‌گیری با ظرفیت هر فاز فرق دارد؟
چون خازن سه‌فاز به‌صورت مثلث بسته شده است و بین دو ترمینال حدود ۱.۵ برابر ظرفیت هر فاز دیده می‌شود.
نشانه‌ی ظاهری خازن خراب چیست؟
باد کردن بدنه، نشت روغن، داغ شدن زیاد یا تغییر رنگ.
خازن ضعیف چه تأثیری روی سیستم دارد؟
ضریب توان افت می‌کند و مصرف و احتمال جریمه‌ی برق افزایش می‌یابد.
آیا تست با اهم دقیق است؟
فقط برای تشخیص سالم/اتصالی/قطع مناسب است؛ برای مقدار دقیق ظرفیت باید حالت µF داشته باشید.
