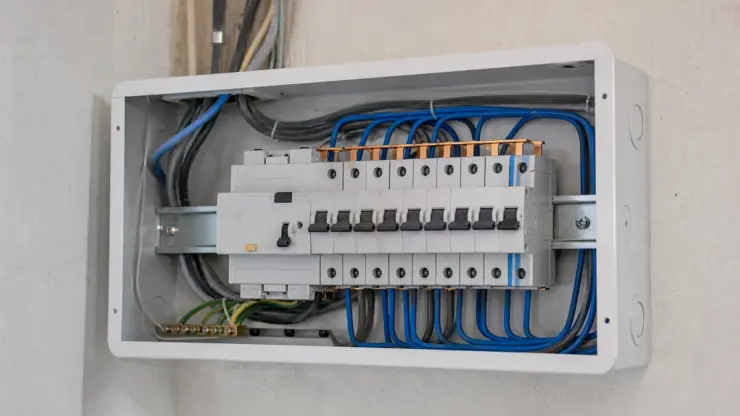

محافظ جان و فیوز مینیاتوری را با هم اشتباه می‌گیرید و نمی‌دانید هرکدام چه وظیفه‌ای دارند؟ خلاصه‌ی پاسخ این است: فیوز مینیاتوری (MCB) از سیم و مدار در برابر اضافه‌بار و اتصال کوتاه محافظت می‌کند، اما محافظ جان (RCCB) از افراد در برابر برق‌گرفتگی و نشتی جریان محافظت می‌کند. این دو رقیب یکدیگر نیستند؛ مکمل هم هستند و در یک تابلوی استاندارد هر دو باید وجود داشته باشند.
ویژگی | محافظ جان (RCCB) | فیوز مینیاتوری (MCB) |
وظیفه اصلی | محافظت از جان افراد | محافظت از سیم‌کشی و تجهیزات |
در برابر چه چیزی محافظت می‌کند؟ | برق‌گرفتگی و نشتی جریان | اضافه‌بار و اتصال کوتاه |
معیار قطع | نشتی جریان (معمولاً ۳۰mA) | عبور جریان از آمپر نامی |
اضافه‌بار را قطع می‌کند؟ | خیر | بله |
اتصال کوتاه را قطع می‌کند؟ | خیر | بله |
برق‌گرفتگی را قطع می‌کند؟ | بله | خیر |
آیا به‌تنهایی کافی است؟ | خیر | خیر |
بهترین روش استفاده | همراه با فیوز مینیاتوری یا RCBO | همراه با محافظ جان یا RCBO |
کار محافظ جان (RCCB) | حفاظت در برابر برق‌گرفتگی
محافظ جان جریان رفت (فاز) و برگشت (نول) را مقایسه می‌کند. در حالت عادی، این دو برابر هستند. اگر جریانی از مسیر غیرعادی (مثلاً بدن انسان یا اتصال به بدنه‌ی فلزی) به زمین نشت کند، این تعادل به‌هم می‌خورد و محافظ جان در کسری از ثانیه برق را قطع می‌کند.
- از برق‌گرفتگی انسان جلوگیری می‌کند.
- با نشتی جریان (معمولاً ۳۰ میلی‌آمپر) قطع می‌کند.
- در برابر اضافه‌بار و اتصال کوتاه حفاظت نمی‌کند.

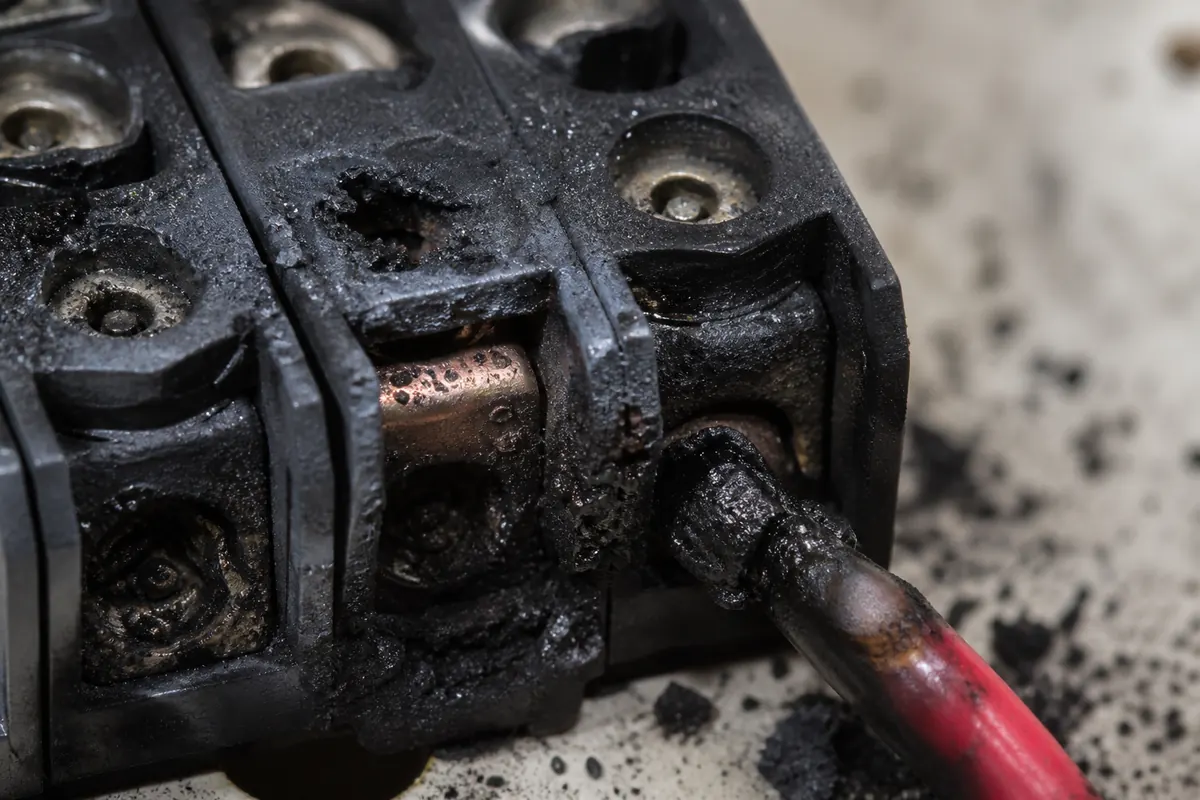

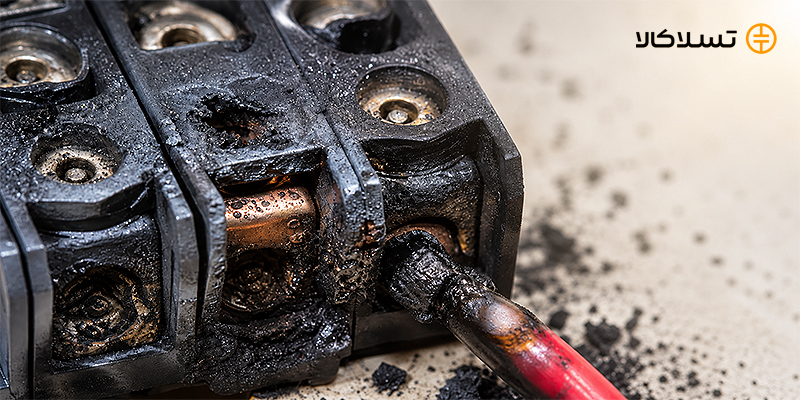

کار فیوز مینیاتوری (MCB) | حفاظت در برابر اضافه‌بار و اتصال کوتاه
فیوز مینیاتوری زمانی که جریان از حد مجاز (آمپر نامی) بالاتر برود، قطع می‌کند. دو مکانیزم دارد: بخش حرارتی برای اضافه‌بار تدریجی و بخش مغناطیسی برای اتصال کوتاه آنی.
- از سیم و مدار در برابر داغ شدن و آتش‌سوزی محافظت می‌کند.
- با اضافه‌بار و اتصال کوتاه قطع می‌کند.
- در برابر برق‌گرفتگی و نشتی جریان حفاظت نمی‌کند.
جدول مقایسه محافظ جان و فیوز مینیاتوری
معیار | محافظ جان (RCCB) | فیوز مینیاتوری (MCB) |
وظیفه‌ی اصلی | حفاظت جان انسان | حفاظت سیم و مدار |
در برابر چه چیزی؟ | نشتی جریان / برق‌گرفتگی | اضافه‌بار / اتصال کوتاه |
معیار قطع | نشتی ~۳۰ میلی‌آمپر | عبور از آمپر نامی |
اضافه‌بار را قطع می‌کند؟ | خیر | بله |
برق‌گرفتگی را قطع می‌کند؟ | بله | خیر |
آیا محافظ جان جای فیوز مینیاتوری را می‌گیرد؟

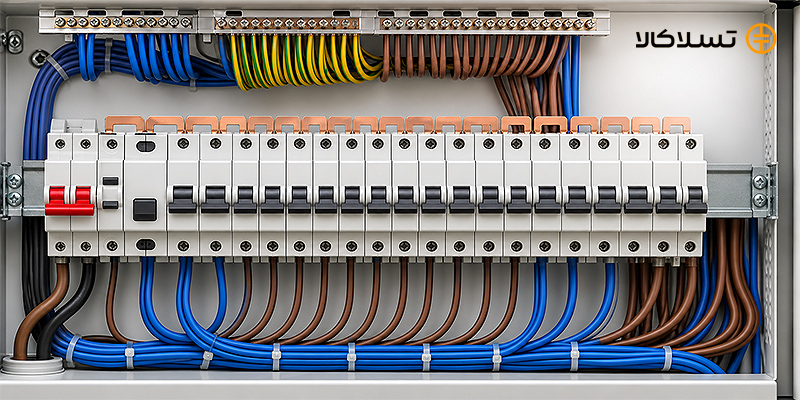

خیر. این دو وظایف کاملاً متفاوتی دارند. محافظ جان در صورت اضافه‌بار یا اتصال کوتاه، خود نیز بدون حفاظت می‌ماند و آسیب می‌بیند. به همین دلیل، همیشه باید فیوز مینیاتوری قبل یا بعد از محافظ جان نصب شود تا هم افراد و هم مدار حفاظت شوند. گزینه‌ی جمع‌وجورتر نیز RCBO است که هر دو وظیفه را در یک کلید انجام می‌دهد.

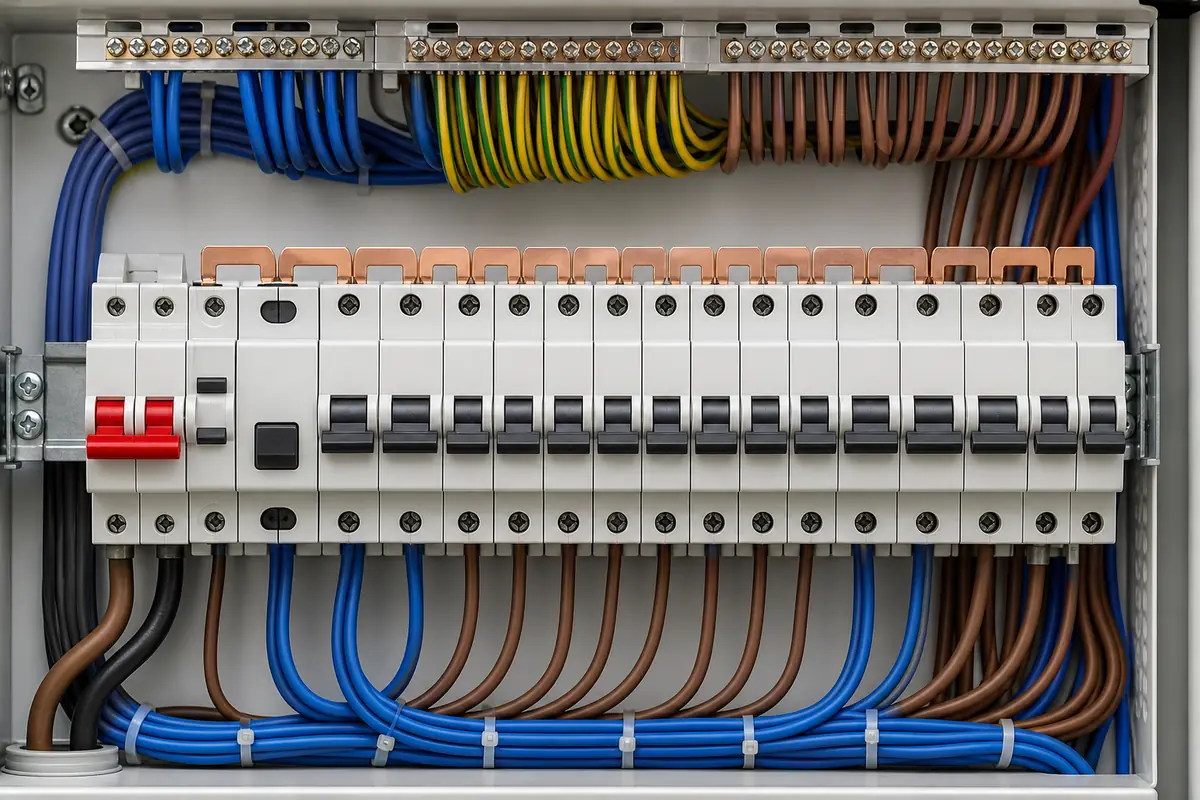

ترتیب صحیح نصب هر دو در تابلو
- کلید اصلی (کلید مینیاتوری یا اتوماتیک ورودی) در ابتدای تابلو قرار می‌گیرد.
- محافظ جان (RCCB) بعد از کلید اصلی، به‌عنوان حفاظت کلی مدارها قرار می‌گیرد.
- فیوزهای مینیاتوری (MCB) هر مدار، بعد از محافظ جان، برای هر خط جداگانه قرار می‌گیرند.
- سیم ارت سالم و متصل، شرط لازم برای عملکرد صحیح محافظ جان است.
ایمنی خانه با قطعه‌ی اصل شروع می‌شود. در تسلاکالا انواع محافظ جان (RCCB)، فیوز مینیاتوری (MCB) و کلید ترکیبی RCBO از برندهای معتبر و اصل موجود است.
نمی‌دانید برای تابلوی خانه یا مغازه‌ی خود به چه ترکیبی نیاز دارید؟ مشاوره‌ی خرید رایگان از تسلاکالا به شما کمک می‌کند تابلوی برق خود را ایمن و استاندارد ببندید.
👈 همین حالا مشورت بگیرید. 02191026126
سوالات متداول
فرق محافظ جان و فیوز مینیاتوری در یک جمله چیست؟
محافظ جان از جان انسان در برابر برق‌گرفتگی محافظت می‌کند و فیوز مینیاتوری از سیم در برابر اضافه‌بار و اتصال کوتاه.
آیا فقط با محافظ جان ایمن هستم؟
خیر؛ محافظ جان اضافه‌بار و اتصال کوتاه را قطع نمی‌کند. به فیوز مینیاتوری نیز نیاز دارید.
RCCB و MCB مخفف چه هستند؟
RCCB یعنی کلید جریان باقی‌مانده (محافظ جان) و MCB یعنی کلید مینیاتوری (فیوز مینیاتوری).
محافظ جان با چه میزان نشتی قطع می‌کند؟
برای حفاظت جان انسان معمولاً ۳۰ میلی‌آمپر؛ برای حفاظت تجهیزات و آتش، ۳۰۰ میلی‌آمپر.
RCBO چیست؟
کلیدی که وظیفه‌ی محافظ جان و فیوز مینیاتوری را با هم در یک قطعه انجام می‌دهد.
ترتیب نصب کدام است؛ اول محافظ جان یا مینیاتوری؟
معمولاً محافظ جان بعد از کلید اصلی و به‌عنوان حفاظت کلی نصب می‌شود و سپس فیوزهای مینیاتوری هر مدار قرار می‌گیرند.
چرا محافظ جان بدون سیم ارت درست کار نمی‌کند؟
چون مسیر نشتی به زمین برای تشخیص خطا لازم است؛ بدون ارت، حفاظت کامل نیست.
اگر محافظ جان مدام بپرد چه کنم؟
احتمالاً یکی از وسایل نشتی جریان دارد؛ وسایل را یکی‌یکی جدا کنید تا عامل مشکل مشخص شود.
در خانه هر دو لازم است یا فقط یکی؟
هر دو لازم است؛ یا به‌صورت جدا (RCCB + MCB) یا ترکیبی (RCBO).
