عیب یابی سافت استارتر: ۱۰ مشکل رایج + راه حل‌های فوری

در صنایع کوچک و بزرگ، استفاده از سافت استارتر برای کاهش تنش‌های مکانیکی و الکتریکی هنگام راه‌اندازی موتورهای الکتریکی به یک ضرورت تبدیل شده است. با این حال، مشکلات رایج سافت استارتر می‌توانند منجر به توقف خطوط تولید، کاهش عمر موتور و آسیب به تجهیزات شوند. بسیاری از مشکلات ناشی از خطاهای ابتدایی در نصب، برنامه‌ریزی نادرست یا شرایط عملیاتی نامناسب هستند. عیب یابی سافت استارتر اگر صحیح و به‌موقع باشد، نقش کلیدی در تعمیر سافت استارتر دارد و می‌تواند از توقف‌های پرهزینه و غیرمنتظره جلوگیری کند.

خطاهای رایج قبل از راه اندازی، هنگام راه اندازی موتور و هنگام کار موتور

سافت استارترها به‌عنوان بخش مهمی از سیستم‌های کنترلی موتورهای سه‌فاز برای کاهش تنش مکانیکی و الکتریکی در زمان راه‌اندازی استفاده می‌شوند. در صورت بروز مشکل در عملکرد آن‌ها، لازم است که نقص در اسرع وقت حل گردد.

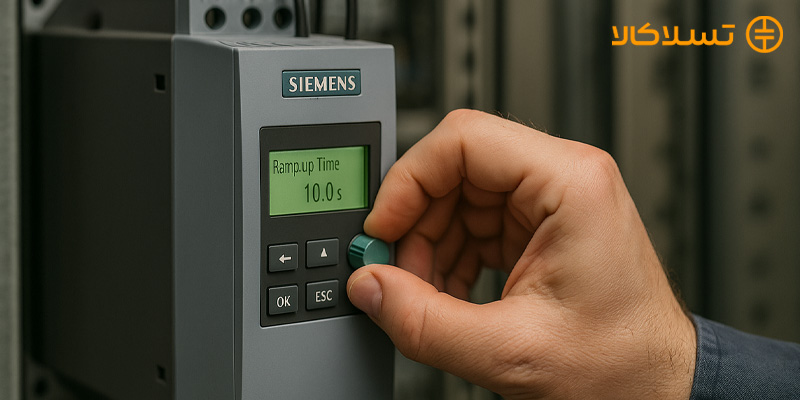

۱. تنظیمات نادرست پارامترهای راه‌اندازی

یکی از ابتدایی‌ترین مشکلات رایج سافت استارتر مربوط به تنظیمات اولیه آن است. تنظیم نادرست پارامترهایی مانند زمان افزایش ولتاژ (Ramp-up Time)، ولتاژ شروع (Initial Voltage) یا جریان راه‌اندازی، می‌تواند منجر به عملکرد ضعیف موتور یا حتی بروز خطا در شروع به کار شود.

برای تعمیر سافت استارتر در چنین شرایطی، بررسی دفترچه راهنما و استفاده از دستورالعمل کارخانه سازنده الزامی است. در بسیاری از موارد، صرفاً با اصلاح این تنظیمات، می‌توان بدون نیاز به تعویض سخت‌افزاری، عملکرد دستگاه را به حالت مطلوب بازگرداند.

۲. اتصالات نادرست در مدار قدرت و فرمان

مورد دیگر از نکات ضروری در رفع عیب سافت استارتر، بررسی دقیق سیم‌کشی است. اشتباه در اتصال ورودی و خروجی قدرت یا در سیم‌کشی ترمینال‌های فرمان، می‌تواند موجب عدم عملکرد صحیح، صدور فرمان اشتباه یا حتی آسیب به سافت استارتر شود.

این مشکل معمولاً در مراحل اولیه نصب و راه‌اندازی دیده می‌شود و نقش مهمی در تعمیر سافت استارتر دارد. استفاده از دیاگرام‌های دقیق و چک‌لیست تست پیش راه‌اندازی، به پیشگیری از این خطا کمک می‌کند.

۳. عدم انطباق توان سافت استارتر با موتور

اشتباه رایج دیگر، انتخاب سافت استارتر با توان یا جریان نامی نامناسب نسبت به موتور است. انتخاب دستگاهی با ظرفیت کمتر می‌تواند منجر به قطع شدن مکرر یا عدم راه‌اندازی شود. برای رفع عیب سافت استارتر در این مورد، بررسی کامل مشخصات فنی موتور، نوع بار و شرایط محیطی الزامی است. در مواردی استفاده از یک مدل با ضریب اطمینان بالاتر می‌تواند راه‌حل عملی باشد.

۴. خطای Overcurrent یا جریان بیش‌ازحد

در هنگام راه‌اندازی، اگر پارامترها به‌درستی تنظیم نشده باشند یا بار مکانیکی بیش از توان موتور باشد، خطای Overcurrent یا جریان بیش از حد ظاهر می‌شود. این یکی از مشکلات رایج سافت استارتر است که می‌تواند به خاموشی مکرر سیستم بینجامد. در تعمیر سافت استارتر در این حالت باید عوامل متعددی از جمله افزایش تدریجی بار، وضعیت موتور و تنظیمات راه‌اندازی به دقت بررسی شوند.

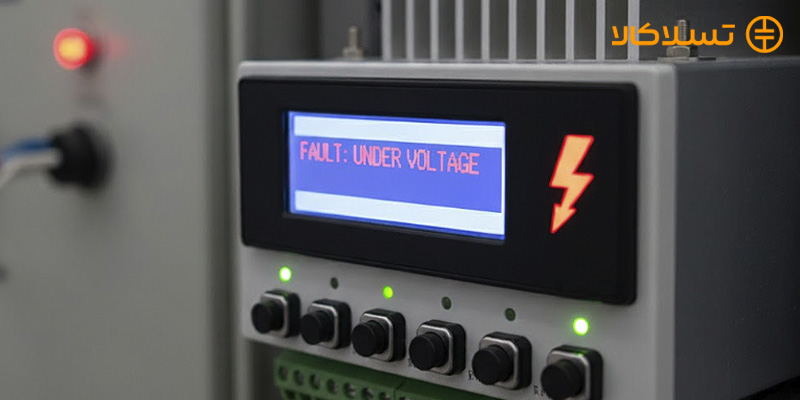

۵. افت ولتاژ ورودی به سافت استارتر

در مناطقی با ضعف برق یا نوسانات ولتاژ، سافت استارتر ممکن است به‌درستی عمل نکند یا خطای undervoltage بدهد. این موضوع بر عملکرد کلی سیستم تأثیر منفی می‌گذارد و در درازمدت موجب آسیب به قطعات داخلی می‌شود. رفع عیب سافت استارتر در این حالت شامل استفاده از استابلایزر، بررسی سیستم تغذیه و بررسی اتصال زمین است.

۶. خطای عدم تطابق فرکانس ورودی

در برخی موارد خاص، سافت استارتر به دلیل تفاوت بین فرکانس تنظیم‌شده و فرکانس ورودی واقعی، از راه‌اندازی موتور جلوگیری می‌کند. این خطا به‌ویژه در سیستم‌هایی که از ژنراتور به‌عنوان منبع تغذیه استفاده می‌کنند، شایع‌تر است. برای تعمیر سافت استارتر در این وضعیت، هم بررسی تنظیمات داخلی و هم کنترل منبع تغذیه ضروری است.

۷.  مشکلات در سیستم خنک‌کاری سافت استارتر

دمای بالا می‌تواند باعث عملکرد نادرست یا از کار افتادن سافت استارتر شود. خرابی فن داخلی یا انسداد منافذ تهویه یکی از مشکلات رایج سافت استارتر در محیط‌های صنعتی گرم و پر گردوغبار است. برای رفع عیب سافت استارتر در این شرایط، بررسی دمای کاری، تمیز کردن سیستم خنک‌کننده و در صورت نیاز، نصب فن کمکی پیشنهاد می‌شود.

۸. ایجاد نویز و تداخل الکترومغناطیسی

وجود نویز یا EMI در شبکه می‌تواند عملکرد درست سافت استارتر را مختل کند و موجب ارسال فرمان‌های اشتباه یا ریست‌های مکرر شود. این موضوع به‌ویژه در کارخانه‌هایی با تجهیزات سنگین صنعتی، بسیار رایج است. تعمیر سافت استارتر در این شرایط نیازمند نصب فیلترهای EMI، کابل‌کشی مناسب و ارت صحیح است.

۹. فعال شدن حفاظت‌های داخلی بدون دلیل واضح

گاهی سافت استارتر بدون اینکه خطای واقعی وجود داشته باشد، به‌صورت خودکار وارد وضعیت حفاظت می‌شود. این موضوع ممکن است ناشی از خرابی سنسورها، خطا در سیستم کنترل، یا ایراد در نرم‌افزار دستگاه باشد. بررسی دقیق گزارش خطا و رجوع به تنظیمات حفاظتی، گام اول در رفع عیب سافت استارتر است. در مواردی نیاز به به‌روزرسانی نرم‌افزار یا تعویض برد کنترل وجود دارد.

۱۰. خاموشی ناگهانی هنگام کار مداوم

اگر سافت استارتر پس از مدتی کارکرد بی‌دلیل خاموش می‌شود، ممکن است با مشکل حرارتی، نوسان ولتاژ یا خطای داخلی مواجه باشد. این وضعیت نه‌تنها عملکرد موتور را مختل می‌کند، بلکه در صورت تکرار می‌تواند آسیب‌های جدی‌تری به بار آورد. برای تعمیر سافت استارتر در چنین حالتی، توصیه می‌شود که وضعیت دمایی، تغذیه برق و سلامت قطعات الکترونیکی بررسی دقیق شوند.

مراحل عیب یابی و تعمیر سافت استارتر

هرگونه اختلال در عملکرد سافت استارتر می‌تواند موجب توقف ناگهانی خطوط تولید، سوختن موتور یا افزایش مصرف انرژی شود. از آن جا که مشکلات رایج سافت استارتر ممکن است دلایل متنوعی داشته باشند، از خطای تنظیمات نرم‌افزاری تا نقص سخت‌افزاری؛ ضروری است که عیب یابی سافت استارتر با رویکردی ساختارمند، مرحله‌به‌مرحله و دقیق انجام گیرد. در ادامه توضیحات بیشتری در مورد این مراحل خواهیم داد:

بررسی شرایط عملیاتی و ثبت سوابق خطا

در نخستین گام از عیب یابی سافت استارتر، باید اطلاعات عملکرد اخیر سافت استارتر، از جمله شرایط ولتاژ ورودی، دمای محیط، نحوه بارگیری موتور، و دفعات توقف یا خطاهای ثبت‌شده در حافظه دستگاه بررسی شود. بسیاری از سافت استارترهای مدرن دارای صفحه نمایش یا پورت ارتباطی برای گزارش خطاها هستند. ثبت دقیق این داده‌ها، مسیر تشخیص و تعمیر سافت استارتر را هدفمند و سریع‌تر می‌کند.

بررسی کامل وضعیت ظاهری و فیزیکی دستگاه

پس از ارزیابی اولیه، بدنه و اتصالات سافت استارتر باید از نظر نشانه‌های خرابی ظاهری مانند سوختگی، تغییر رنگ، بوی غیرعادی، لق بودن اتصالات یا آثار رطوبت مورد بررسی قرار گیرد. همچنین تهویه و فن داخلی دستگاه، به‌ویژه در محیط‌های صنعتی آلوده یا گرم، باید بازبینی شوند. این مرحله می‌تواند بسیاری از مشکلات رایج سافت استارتر را حتی پیش از تست‌های تخصصی آشکار کند.

اندازه‌گیری ولتاژ، جریان و بررسی تغذیه ورودی

با استفاده از مولتی‌متر و تجهیزات اندازه‌گیری دقیق، باید ولتاژ و جریان ورودی به سافت استارتر اندازه‌گیری شود. عدم تعادل فازها، افت یا افزایش ولتاژ و یا نوسانات ناگهانی در تغذیه، می‌توانند دلیل اصلی عملکرد نادرست باشند. برای رفع عیب سافت استارتر، این مرحله یکی از ضروری‌ترین بخش‌های عیب‌یابی است.

تست وضعیت موتور و بار متصل به آن

گاهی اشکال از خود سافت استارتر نیست، بلکه از موتور یا بار متصل ناشی می‌شود. باید بررسی شود که آیا موتور در حالت مستقیم (بدون سافت استارتر) عملکرد طبیعی دارد یا خیر. همچنین بار مکانیکی مانند پمپ یا کمپرسور نیز باید از نظر گریپاژ، اضافه‌بار یا خرابی بررسی گردد. در بسیاری موارد، تعمیر سافت استارتر بدون رفع عیب در بار یا موتور، نتیجه‌ای نخواهد داشت.

بازبینی و اصلاح پارامترهای تنظیم‌شده در سافت استارتر

همانطور که گفتیم، یکی از دلایل پرتکرار در ایجاد مشکلات رایج سافت استارتر، تنظیمات نادرست آن است. استفاده از دفترچه راهنمای دستگاه و رعایت توصیه‌های کارخانه سازنده در این مرحله ضروری است.

تست عملکرد فرمان‌ها و ورودی/خروجی‌های کنترلی

سافت استارترها معمولاً از طریق سیگنال‌های دیجیتال یا آنالوگ از PLC یا سیستم کنترل فرمان می‌گیرند. بررسی سالم بودن ورودی‌های start/stop، خروجی‌های خطا یا وضعیت، و تطابق سطح ولتاژ فرمان‌ها با استانداردهای دستگاه، گامی مهم در رفع عیب سافت استارتر است. در برخی موارد، مشکل از فرمان‌دهی اشتباه سیستم بالادستی است نه خود سافت استارتر.

بررسی و تست بای‌پس کنتاکتور (Bypass Contactor)

در بسیاری از مدل‌ها، پس از راه‌اندازی اولیه، یک کنتاکتور بای‌پس فعال می‌شود تا جریان از مدار قدرت اصلی عبور کند و سافت استارتر از مدار خارج شود. عملکرد نادرست این بخش می‌تواند منجر به خاموشی ناگهانی یا تکرار خطا در حین کار شود. تست کنتاکتور، سیم‌کشی و وضعیت فرمان بای‌پس از الزامات این مرحله در تعمیر سافت استارتر است.

به‌روزرسانی نرم‌افزار و بررسی خطاهای نرم‌افزاری

در سافت استارترهای دیجیتال، بروز اشکالات نرم‌افزاری، خطای درایورها یا ناسازگاری نسخه‌های نرم‌افزار از دیگر دلایل توقف‌های بی‌دلیل دستگاه است. بررسی نسخه نرم‌افزار داخلی، تنظیم مجدد سیستم یا در موارد پیشرفته‌تر، فلش کردن سیستم عامل می‌تواند مشکل را حل کند. برخی کارخانه‌ها ابزار مخصوصی برای این فرایند ارائه می‌دهند.

استفاده از تست دستی یا حالت راه‌اندازی آزمایشی

بسیاری از سافت استارترها دارای مد تست یا حالت دستی برای راه‌اندازی کنترل‌شده هستند. استفاده از این حالت‌ها در محیط ایمن، کمک می‌کند عملکرد کلی مدار بررسی شود. مشاهده مستقیم رفتار سافت استارتر در این مرحله، اطلاعات مهمی برای تکمیل فرایند تعمیر سافت استارتر فراهم می‌کند.

تهیه گزارش کامل از فرآیند عیب یابی و اقدامات اصلاحی

در پایان، تمام مراحل انجام‌شده، خطاهای مشاهده‌شده، اندازه‌گیری‌ها، اقدامات انجام‌شده و پیشنهادهای لازم برای پیشگیری از خطای مجدد باید مستندسازی شوند. این گزارش نه‌تنها برای پیگیری‌های آینده و نگهداری دوره‌ای کاربرد دارد، بلکه در سازمان‌هایی با سیستم مدیریت کیفیت (ISO) نیز یک الزام اساسی است.

لیست خطاهای رایج در سافت استارتر

سافت استارترها با وجود مزایای فراوانی که در کنترل جریان راه‌اندازی و کاهش فشار بر موتورهای الکتریکی دارند، ممکن است به دلایل مختلف با خطا مواجه شوند. آشنایی با خطاهای رایج، اولین قدم در رفع عیب سافت استارتر و جلوگیری از توقف ناگهانی سیستم‌های ضروری در واحدهای صنعتی است. این خطاهای رایج عبارتند از:

• Over current: جریان بیش‌ازحد در حین راه‌اندازی یا عملکرد
• Under voltage: ولتاژ ورودی کمتر از حد مجاز
• Over voltage: ولتاژ ورودی بیش‌ازحد
• Over temprature: دمای بالای داخلی سافت استارتر
• Phase Loss: قطع یک فاز از سه فاز ورودی
• Phase Sequence Error: ترتیب نادرست فازها
• Bypass Contactor Fault: ترتیب نادرست فازها
• Start Fault: عدم شروع به کار موتور با وجود صدور فرمان
• Communication Error: قطع ارتباط سافت استارتر با سیستم کنترلی یا HMI
• Ground Fault: اتصال بدنه یا نشت جریان به زمین

در جدول زیر علت و راهکار پیشنهادی جهت رفع این خطاها را مشاهده می‌کنید:

راهکارهای رفع خطاهای سافت استارتر

در فرآیند استفاده از سافت استارترها، بروز خطاهای فنی و عملکردی اجتناب‌ناپذیر است. این خطاها ممکن است ناشی از اشکالات در ورودی برق، تنظیمات نادرست یا شرایط محیطی باشند. لازم است که این اقدامات برای رفع مشکل انجام گردد:

• بررسی و اصلاح تنظیمات پارامترهای راه‌اندازی
• تست و تعویض کابل‌ها یا ترمینال‌های آسیب‌دیده
• اندازه‌گیری و کنترل ولتاژ و جریان ورودی
• بررسی عملکرد فن و سیستم خنک‌کننده
• تست وضعیت موتور و بار متصل
• اصلاح ترتیب فاز و بررسی سلامت فازها
• پاک‌سازی گردوغبار و آلودگی از بردها و محفظه
• بررسی و جایگزینی کنتاکتور بای‌پس در صورت خرابی
• به‌روزرسانی نرم‌افزار یا تنظیمات کارخانه‌ای
• بررسی ارتینگ و حذف نویزهای الکترومغناطیسی
• بررسی وضعیت سنسورها و ورودی‌های دیجیتال
• بازرسی وضعیت ظاهری بردها از نظر سوختگی یا آسیب
• استفاده از حالت تست یا مانیتورینگ برای تشخیص رفتار دستگاه
• اطمینان از تناسب ظرفیت سافت استارتر با مشخصات موتور
• ثبت و بررسی خطاهای ثبت‌شده در سیستم داخلی دستگاه

جمع بندی

در صنایع مختلف، سافت استارترها نقش مهمی در کاهش تنش‌های مکانیکی و الکتریکی هنگام راه‌اندازی موتور ایفا می‌کنند، اما در صورت نصب نادرست، تنظیمات اشتباه یا شرایط محیطی نامناسب دچار مشکلاتی می‌شوند که می‌توانند موجب خاموشی‌های ناگهانی و کاهش بهره‌وری شوند. این مقاله با بررسی ۱۰ مشکل رایج مانند تنظیمات اشتباه، اتصال ضعیف، یا خطاهای نرم‌افزاری و همچنین ارائه راه‌حل‌های فوری برای عیب یابی سافت استارتر، راهنمایی جامع برای کاربران صنعتی فراهم می‌کند تا با رویکردی ساختارمند، از آسیب‌های پرهزینه جلوگیری کنند.
