بانک‌های خازنی عنصر اصلی و حیاتی در سیستم‌های توزیع برق هستند و نقش مهمی در بهبود کارایی شبکه ایفا می‌کنند. این تجهیزات با جبران توان راکتیو، ضریب توان را اصلاح کرده و تلفات انرژی را کاهش می‌دهند؛ اما یک چالش بزرگ در استفاده از آن‌ها وجود دارد: جریان هجومی. جریان هجومی بانک خازنی چیست و چرا این‌قدر اهمیت دارد؟ این جریان ناگهانی که هنگام وصل خازن‌ها به شبکه ایجاد می‌شود، می‌تواند به تجهیزات آسیب بزند و شبکه را مختل کند.
در این مقاله، ابتدا بانک خازنی و کاربردهایش را توضیح می‌دهیم، سپس به تعریف جریان هجومی، علل ایجاد آن، مشکلات ناشی از آن و راهکارهای کاهشش می‌پردازیم. اگر به دنبال درک بهتر این پدیده و مدیریت آن هستید، با ما همراه باشید تا این موضوع را به زبانی ساده و کاربردی بررسی کنیم.
مفهوم بانک خازنی

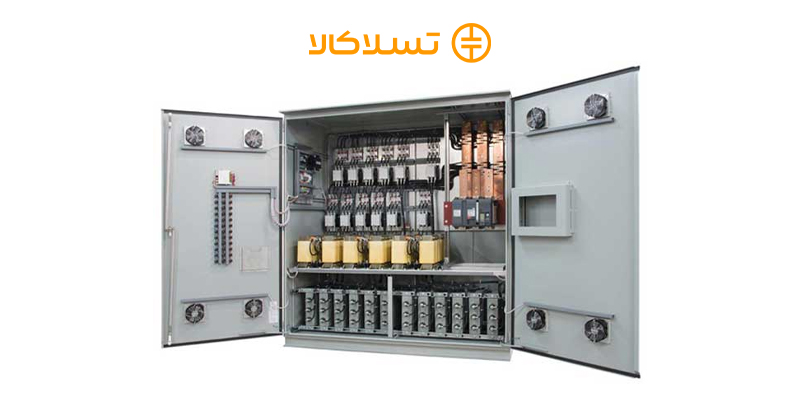

بانک خازنی مجموعه‌ای از خازن‌هاست که برای جبران توان راکتیو و اصلاح ضریب توان در سیستم‌های برقی استفاده می‌شود. این تجهیزات در سه نوع اصلی عرضه می‌شوند:
ثابت (همیشه متصل)، متغیر (قابل تنظیم دستی) و اتوماتیک (کنترل‌شده با رله).
بانک‌های خازنی در صنعت برق برای کاهش تلفات انرژی، بهبود پروفیل ولتاژ و افزایش ظرفیت خطوط کاربرد دارند. مزایای آن‌ها چشمگیر است؛ مثلاً با بهبود ضریب توان، هزینه‌های برق کاهش می‌یابد و بار روی ترانسفورماتورها کم می‌شود.
این تجهیزات به‌ویژه در کارخانجات، پست‌های برق و شبکه‌های توزیع رایج‌اند. با این حال، استفاده نادرست یا طراحی ضعیف می‌تواند مشکلاتی مثل جریان هجومی ایجاد کند که در بخش‌های بعدی به آن می‌پردازیم.
جریان هجومی بانک خازنی چیست؟
جریان هجومی (Inrush Current) به جریان ناگهانی و بزرگی گفته می‌شود که هنگام وصل بانک خازنی به شبکه برق ایجاد می‌شود. این پدیده به دلیل شارژ سریع خازن‌ها رخ می‌دهد؛ خازن در لحظه اتصال مانند یک اتصال کوتاه عمل می‌کند و جریان زیادی از منبع می‌کشد.
برخلاف جریان نامی که در حالت عادی و پایدار است، جریان هجومی می‌تواند 10 تا 20 برابر بزرگ‌تر باشد. مثلاً اگر جریان نامی یک بانک خازنی 25 آمپر باشد، جریان هجومی ممکن است به 500 آمپر برسد! این جریان به‌سرعت کاهش می‌یابد، اما اثر آن روی تجهیزات قابل توجه است.

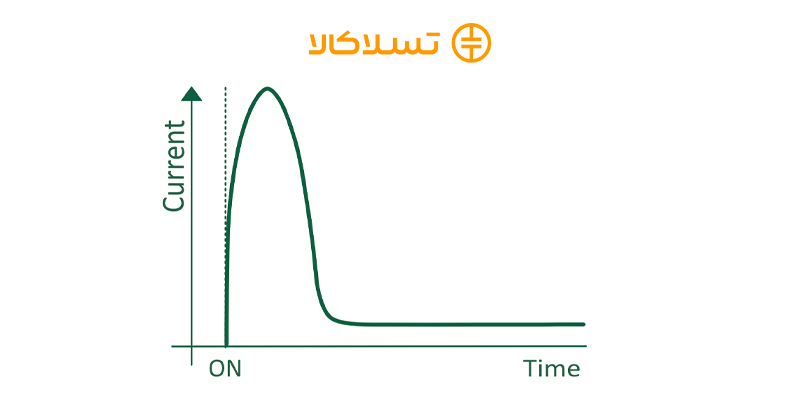

شکل موج جریان هجومی معمولاً یک پیک تیز و سپس افت سریع را نشان می‌دهد (نمودار در ادامه ارائه می‌شود). درک این پدیده برای طراحی ایمن بانک‌های خازنی ضروری است، زیرا جریان هجومی نه‌تنها به تجهیزات فشار می‌آورد، بلکه می‌تواند کیفیت توان را هم تحت تأثیر قرار دهد.
عوامل مؤثر بر جریان هجومی
چند عامل کلیدی شدت جریان هجومی را تعیین می‌کنند.
- ظرفیت خازن: هرچه ظرفیت بیشتر باشد، جریان هجومی بزرگ‌تر است.
- امپدانس منبع: امپدانس کمتر (مثلاً 0.1 اهم) جریان را افزایش می‌دهد، زیرا مقاومت کمتری در مسیر وجود دارد.
- زمان کلیدزنی: اگر بانک خازنی در لحظه پیک ولتاژ (مثلاً 311 ولت در سیستم 220 ولت) وصل شود، جریان هجومی به حداکثر می‌رسد، اما وصل در لحظه عبور ولتاژ از صفر آن را کاهش می‌دهد.
- وجود بانک‌های دیگر: اگر بانک‌های خازنی دیگری در مدار باشند، تخلیه بار آن‌ها جریان هجومی را تشدید می‌کند. خازن‌های از پیش شارژ شده: خازن‌هایی که قبلاً شارژ شده‌اند، جریان کمتری در لحظه اتصال می‌کشند.
این عوامل نشان می‌دهند که طراحی و زمان‌بندی دقیق در کاهش جریان هجومی نقش اساسی دارند.
مشکلات ناشی از جریان هجومی بانک خازنی
جریان هجومی می‌تواند عمر تجهیزات را کوتاه کند و شبکه را مختل سازد. این جریان باعث استرس الکتریکی و حرارتی روی کلیدها، فیوزها و رله‌ها می‌شود و ممکن است آن‌ها را ذوب یا خراب کند. همچنین، کاهش عمر مفید تجهیزات مثل خازن‌ها و ترانسفورماتورها را در پی دارد. عملکرد نادرست تجهیزات حفاظتی، مثل تریپ بی‌موقع بریکرها، از دیگر مشکلات است.
جریان هجومی می‌تواند اختلال در شبکه برق ایجاد کند و نوسانات ولتاژ را به همراه داشته باشد. خرابی زودهنگام بانک خازنی هم گزارش شده، به‌ویژه اگر طراحی ضعیف باشد. در نهایت، این پدیده کیفیت توان را کاهش می‌دهد و هارمونیک‌هایی تولید می‌کند که به تجهیزات حساس آسیب می‌رساند. مثلاً در یک کارخانه، جریان هجومی کنترل‌نشده ممکن است باعث خاموشی ناگهانی شود.
روش‌های محاسبه و اندازه‌گیری جریان هجومی
برای محاسبه و اندازه‌گیری جریان هجومی از روش های زیر استفاده می کنند:
- استفاده از اسیلوسکوپ
اسیلوسکوپ بهترین و دقیق‌ترین ابزار برای اندازه‌گیری جریان هجومی است. با استفاده از یک پراب جریان مناسب، می‌توان شکل موج جریان را در لحظه روشن شدن دستگاه مشاهده و مقدار پیک جریان هجومی را اندازه‌گیری کرد.
- استفاده از آمپرمتر پیک
آمپرمترهای پیک، جریان لحظه‌ای و حداکثر را ثبت می‌کنند. این نوع آمپرمترها می‌توانند مقدار پیک جریان هجومی را نشان دهند، اما اطلاعاتی در مورد شکل موج جریان ارائه نمی‌دهند.
- محاسبه تئوری
در برخی موارد، می‌توان مقدار جریان هجومی را به صورت تئوری و با استفاده از مشخصات دستگاه و مدار محاسبه کرد. این روش معمولاً برای مدارهای ساده و با فرض شرایط ایده‌آل استفاده می‌شود.
- استفاده از نرم‌افزارهای شبیه‌سازی
نرم‌افزارهای شبیه‌سازی مدار می‌توانند برای تحلیل و پیش‌بینی جریان هجومی در مدارهای پیچیده مورد استفاده قرار گیرند. این نرم‌افزارها امکان شبیه‌سازی شرایط مختلف و بررسی تأثیر عوامل مختلف بر جریان هجومی بانک خازنی را فراهم می‌کنند.
راهکارهای کاهش جریان هجومی بانک خازنی
برای کاهش جریان هجومی، راهکارهای متعددی وجود دارد.
- راکتورهای محدودکننده جریان: این تجهیزات با افزایش امپدانس، جریان اولیه را کاهش می‌دهند. کلیدزنی کنترل‌شده: وصل بانک در لحظه عبور ولتاژ از صفر، جریان را به حداقل می‌رساند.
- مقاومت‌های پیش‌شارژ: با قرار دادن مقاومت در لحظه اتصال، شارژ خازن‌ها آرام‌تر انجام می‌شود. چوک‌های سری: مشابه راکتورها عمل می‌کنند و جریان را محدود می‌سازند.
- تجهیزات حفاظتی مناسب: مثل فیوزهای سریع یا رله‌های هوشمند، از آسیب جلوگیری می‌کنند.
- استراتژی‌های کنترلی: استفاده از تایمر یا سیستم‌های هوشمند برای زمان‌بندی کلیدزنی موثر است.
- سیستم‌های هوشمند کلیدزنی: این فناوری پیشرفته با تحلیل ولتاژ و بار، بهترین لحظه اتصال را انتخاب می‌کند.
هر روش مزایا و معایبی دارد؛ مثلاً راکتورها ارزان‌اند اما فضای بیشتری نیاز دارند. این راهکارها به مهندسان کمک می‌کنند تا جریان هجومی را مدیریت کرده و عمر سیستم را افزایش دهند.
جمع‌بندی نهایی
جریان هجومی بانک خازنی قابل مدیریت است، اما بی‌توجهی به آن هزینه‌بر خواهد بود. این جریان به دلیل شارژ سریع خازن‌ها ایجاد می‌شود و می‌تواند به تجهیزات آسیب بزند یا شبکه را مختل کند. عواملی مثل ظرفیت خازن و زمان کلیدزنی شدت آن را تعیین می‌کنند. با روش‌هایی مثل راکتورها، کلیدزنی هوشمند و مقاومت‌های پیش‌شارژ می‌توان آن را کاهش داد. توصیه می‌کنیم مهندسان در طراحی بانک‌های خازنی به این موضوع توجه کنند و از تجهیزات مناسب استفاده کنند. در آینده، سیستم‌های هوشمند کلیدزنی می‌توانند این چالش را به حداقل برسانند. برای تهیه تجهیزات باکیفیت، به تسلا کالا مراجعه کنید.
