تفاوت RCCB و RCBO و RCD (راهنمای کامل انتخاب کلید محافظ جان)
نام‌های RCD، RCCB و RCBO ممکن است شما را در انتخاب کلید مناسب برای منزل یا پروژه‌تان دچار ابهام کند. خلاصه پاسخ این است: RCD اصطلاحی کلی برای هر کلیدی است که نشتی جریان را تشخیص می‌دهد. RCCB فقط از نشتی جریان و برق‌گرفتگی محافظت می‌کند و به فیوز مینیاتوری جدا نیاز دارد. RCBO یک گام کامل‌تر است و نشتی جریان + اضافه‌بار + اتصال کوتاه را به‌صورت هم‌زمان در یک کلید پوشش می‌دهد. در این راهنما، تفاوت دقیق، نحوه کار، انتخاب بر اساس جریان نشتی و مناسب‌بودن هرکدام برای کاربردهای مختلف را به‌طور کامل توضیح می‌دهیم.
فهرست مطالب
تفاوت RCCB و RCBO و RCD
جدول مقایسه سه کلید (حفاظت، کاربرد، قیمت)
ویژگی | RCD | RCCB | RCBO |
نشتی جریان / برق‌گرفتگی | بله | بله | بله |
اضافه‌بار | خیر | خیر | بله |
اتصال کوتاه | خیر | خیر | بله |
مینیاتوری مجزا | - | نیاز دارد. | نیاز ندارد. |
فضای اشغالی در تابلو | - | بیشتر | کمتر |
حفاظت مجزای هر خط | - | خیر | بله |
قیمت | - | پایین‌تر | بالاتر |
کار هرکدام (RCD، RCCB، RCBO) به‌صورت خلاصه
- RCD (کلید جریان باقی‌مانده): اصطلاحی کلی برای تمام کلیدهایی است که نشتی جریان به زمین را تشخیص می‌دهند. RCCB و RCBO هر دو زیرمجموعه‌ی RCD هستند. یعنی وقتی از RCD صحبت می‌کنیم، به یک خانواده اشاره داریم، نه یک محصول خاص.
- RCCB (کلید محافظ جان): فقط نشتی جریان را قطع می‌کند. در برابر اضافه‌بار و اتصال کوتاه هیچ حفاظتی ندارد و به همین دلیل باید همیشه همراه فیوز مینیاتوری (MCB) نصب شود.

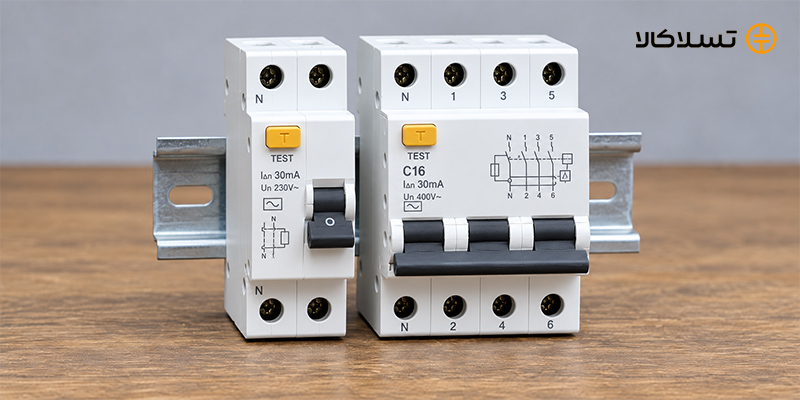

- RCBO (محافظ جان + مینیاتوری): ترکیب RCCB و MCB در یک قطعه است؛ هم نشتی جریان، هم اضافه‌بار و هم اتصال کوتاه را پوشش می‌دهد. یعنی سه حفاظت مهم در یک کلید.
رابطه‌ی MCB، RCCB و RCBO را ساده ببینیم
- MCB = حفاظت مدار (اضافه‌بار + اتصال کوتاه)، اما هیچ حفاظتی در برابر برق‌گرفتگی ندارد.
- RCCB = حفاظت جان (نشتی جریان)، اما هیچ حفاظتی در برابر اضافه‌بار ندارد.
- RCBO = MCB + RCCB در یک قطعه = حفاظت کامل.

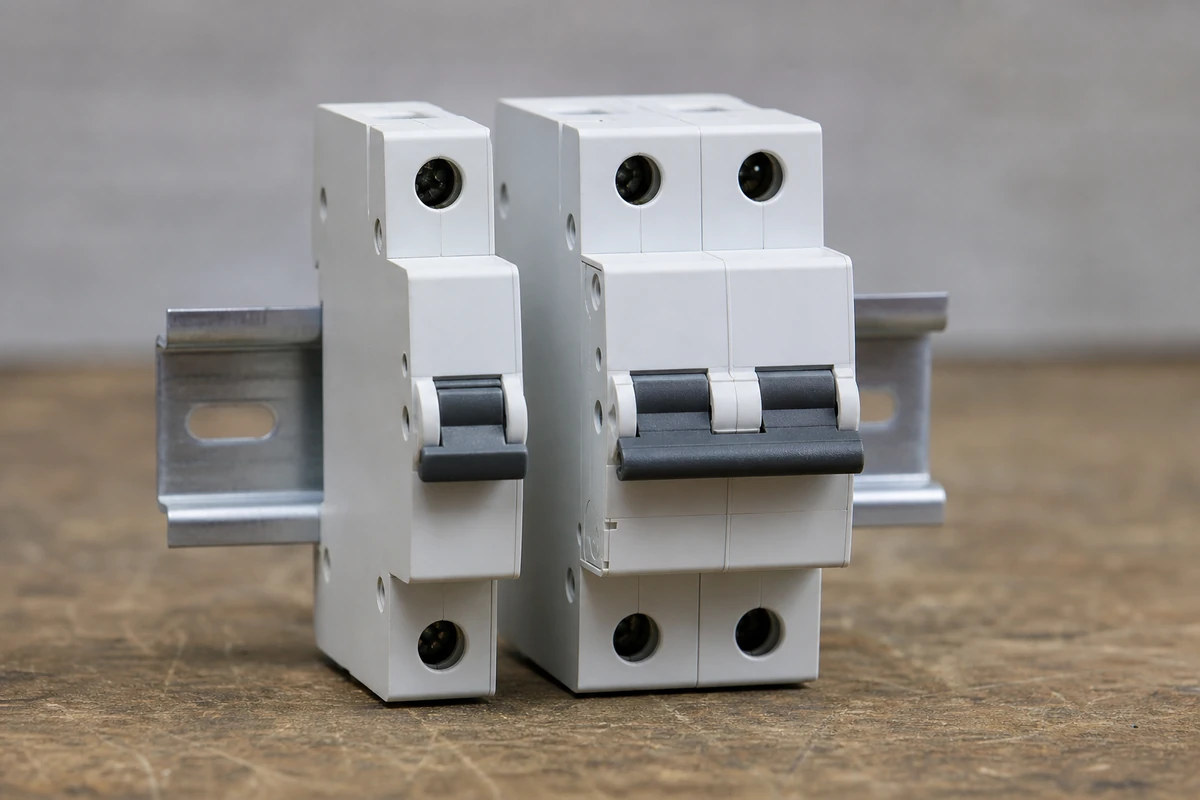

RCCB یا RCBO | کدام برای خانه و کدام برای صنعت؟
انتخاب بین این دو به ساختار تابلو و اهمیت مدارها بستگی دارد:

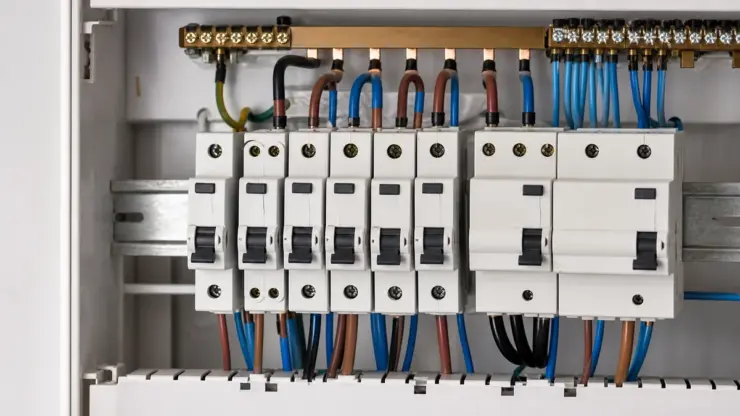

- RCCB + فیوز مینیاتوری: برای تابلوهای خانگی که یک محافظ جان کلی برای همه‌ی مدارها کافی است، اقتصادی‌تر است؛ یک RCCB سر خط + یک MCB برای هر مدار.
- RCBO برای هر مدار: زمانی که بخواهید هر خط حفاظت کامل و مستقل داشته باشد (مانند خط کولر، آبگرمکن، یخچال یا یک دستگاه صنعتی حساس).
- مزیت بزرگ RCBO: اگر یک خط نشتی کند، فقط همان خط قطع می‌شود و سایر بخش‌های خانه/کارگاه بی‌برق نمی‌شوند. در تابلوی RCCB کلی، نشتی یک وسیله کل مدارها را قطع می‌کند.
- در صنعت که خاموش شدن کل خط پرهزینه است، RCBO به‌ازای هر مدار انتخاب حرفه‌ای‌تری است.

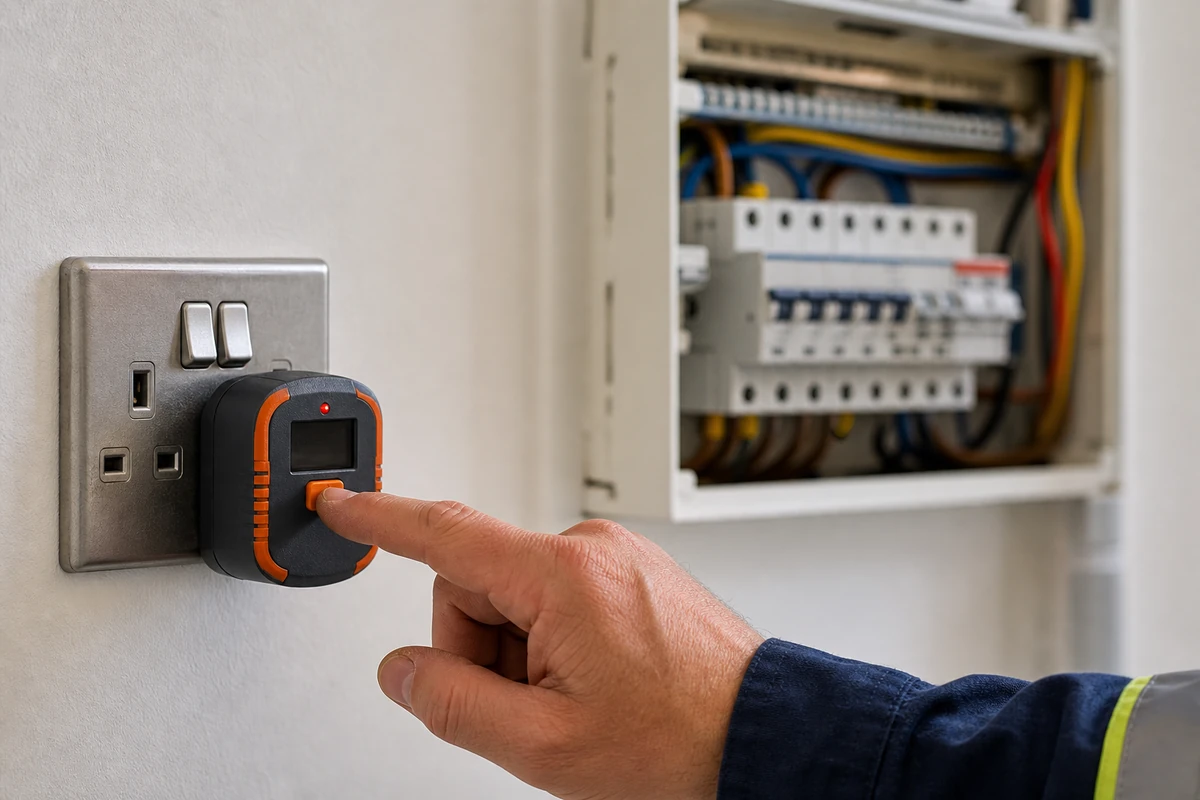

انتخاب بر اساس جریان نشتی (۳۰ یا ۳۰۰ میلی‌آمپر)
حساسیت کلید به مقدار نشتی جریانی گفته می‌شود که باعث قطع می‌شود (به آن جریان نامی نشتی یا IΔn می‌گویند). این عدد از خود آمپر کلید مهم‌تر است:
جریان نشتی (IΔn) | کاربرد |
۱۰ میلی‌آمپر | محیط‌های بسیار حساس و مرطوب (بیمارستان، آزمایشگاه) |
۳۰ میلی‌آمپر | حفاظت جان انسان در خانه، پریز، حمام و آشپزخانه (استاندارد) |
۱۰۰ میلی‌آمپر | حفاظت ترکیبی تجهیزات و تا حدی آتش |
۳۰۰ میلی‌آمپر | حفاظت در برابر آتش‌سوزی و حفاظت تجهیزات (نه جان انسان) |
نکات نصب و نگهداری
- سیم ارت سالم شرط لازم برای عملکرد درست محافظ جان است در نتیجه بدون ارت، حفاظت کامل نیست.

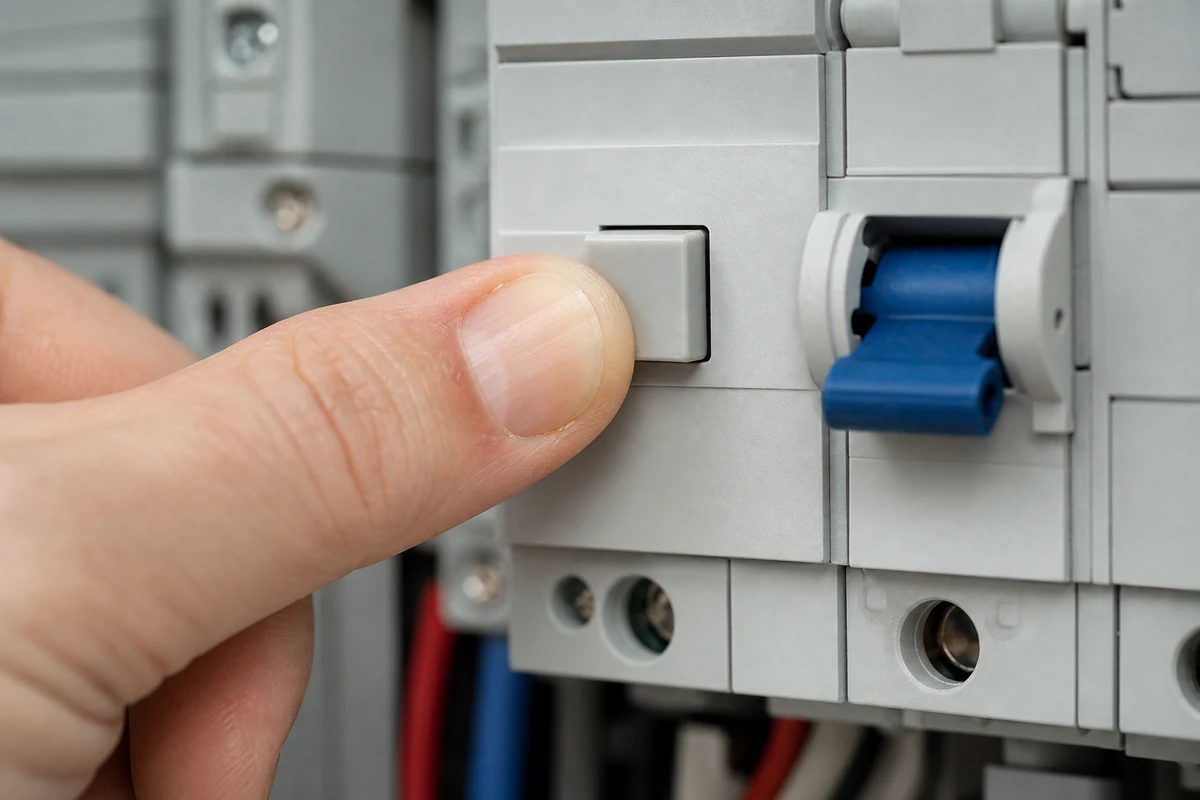

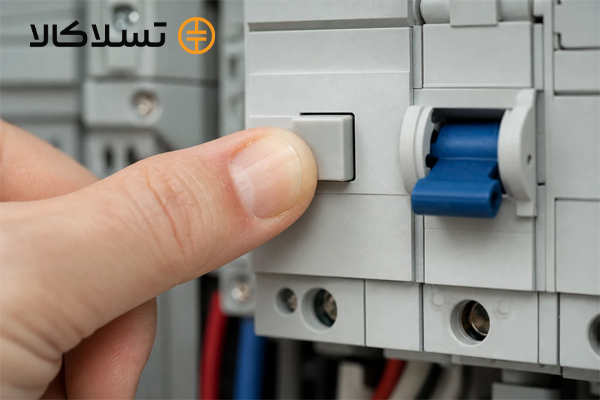

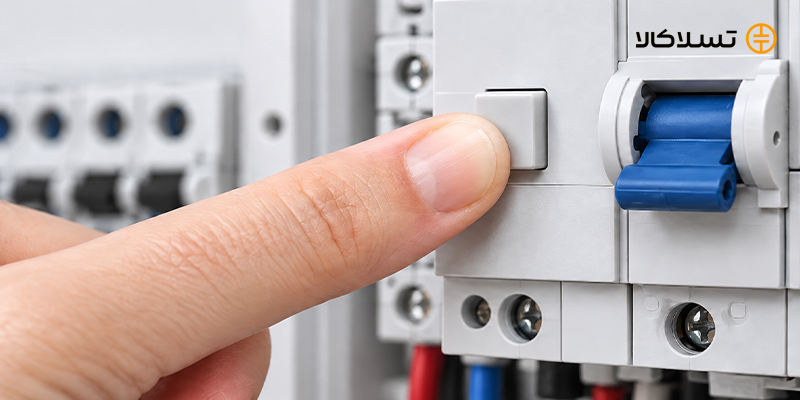

- دکمه‌ی تست (T): هر یک ماه باید تست انجام بشه که اگر کلید قطع کرد به این معنی هست که کلید سالم است.
- ترتیب نصب: معمولاً کلید اصلی → محافظ جان (یا RCBOها) → مدارها.
- نول هر مدار را با نول همان مدار برگردانید؛ اشتباه در سیم‌کشی نول باعث قطع بی‌دلیل می‌شود.
یک کلید درست، یعنی خیال راحت از ایمنی برق خانه و محل کار.
در تسلا کالا انواع RCCB و RCBO با جریان‌های نشتی مختلف (۳۰ و ۳۰۰ میلی‌آمپر) و آمپرهای متنوع، از برندهای معتبر و اصل موجود است.
مطمئن نیستید RCCB انتخاب کنید یا RCBO، و چه حساسیتی مناسب است؟ مشاوره‌ی خرید رایگان تسلاکالا بر اساس نوع تابلو و مدارهای شما، بهترین گزینه را پیشنهاد می‌دهد.
👈 همین حالا مشورت بگیرید. 02191026126
سوالات پرتکرار
فرق RCD و RCCB چیست؟
RCD اصطلاحی کلی برای همه‌ی کلیدهای تشخیص نشتی است؛ RCCB یک نوع مشخص از RCD برای نصب در تابلو است.
RCBO بهتر است یا RCCB؟
RCBO حفاظت کامل‌تری دارد (نشتی + اضافه‌بار + اتصال کوتاه)، اما گران‌تر است؛ RCCB به‌صرفه‌تر است، اما به فیوز مینیاتوری جدا نیاز دارد.
آیا RCBO جای فیوز مینیاتوری را می‌گیرد؟
بله، RCBO وظیفه‌ی فیوز مینیاتوری را نیز انجام می‌دهد.
برای خانه ۳۰ میلی‌آمپر بگیرم یا ۳۰۰؟
برای حفاظت جان انسان، حتماً ۳۰ میلی‌آمپر؛ ۳۰۰ میلی‌آمپر برای حفاظت آتش و تجهیزات است.
چرا RCBO برای مدارهای مجزا بهتر است؟
زیرا قطع شدن یک خط، سایر مدارها را خاموش نمی‌کند و هر خط حفاظت مستقل دارد.
RCCB اضافه‌بار را قطع می‌کند؟
خیر؛ RCCB فقط نشتی جریان را قطع می‌کند و باید همراه فیوز مینیاتوری باشد.
کدام گزینه در تابلو فضای کمتری می‌گیرد؟
RCBO، زیرا دو کار را در یک قطعه انجام می‌دهد.
دکمه‌ی تست (T) روی کلید چه کاری می‌کند؟
یک نشتی مصنوعی ایجاد می‌کند تا سالم بودن کلید را بسنجید؛ ماهی یک‌بار آن را امتحان کنید.
زمان قطع کلید ۳۰ میلی‌آمپر چقدر است؟
معمولاً کمتر از چند صدم ثانیه که برای نجات از برق‌گرفتگی کافی است.
چرا محافظ جان بدون سیم ارت کامل کار نمی‌کند؟
زیرا مسیر نشتی به زمین برای تشخیص خطا لازم است؛ بدون ارت، حفاظت کامل نیست.
