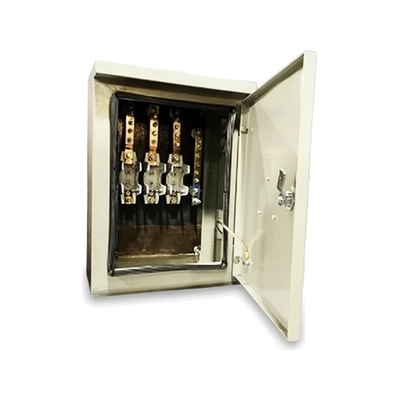

تابلو برق فشار ضعیف ترمینال

تابلو برق در واقع یک محفظه فلزی یا غیر فلزی است که تمام فیوزها،کلیدهای حرارتی، قطعات نمایشگر، تجهیزات کنترلی و سیم‌کشی داخلی درآن جای دارد. معمولا ساخت تابلوهای برق کار بسیار تخصصی است که دارای استانداردهای خاص می باشد.تابلو برق فشار ضعیف ترمینال 100 آمپر با فیوز 63 آمپر   یکی از انواع تابلو برق موجود در سایت تسلا کالا می باشد.

انواع تابلو برق از لحاظ کاربرد

تابلو برق‌های فشار ضعیف از لحاظ کاربرد به چند دسته کنتوری، دیماندی، ترمینال، قدرت و توزیع، مرکز کنترل موتور و چنج اور تقسیم می‌شوند.جهت سهولت نیرورسانی به مجتمع‌های مسکونی و واحدهای تجاری اداری و انشعاب از تابلوهای شالتر،  امکان عیب‌یابی در صورت بروز مشکلات  و به حداقل رساندن قطعی برق از تابلوهای برق ترمینال استفاده می‌گردد.

مشخصات فنی تابلو برق ترمینال

تابلو ترمینال یا نام دیگر آن تابلو انشعاب یکی از تجهیزات پر مصرف و با اهمیت در شبکه توزیع می‌باشد. استفاده از این تابلوها باعث جمع آوری کابل ها از سطح معابر می‌شود.از ویژگی‌های این تابلوها میتوان به موارد زیر اشاره کرد:

• حداقل ضخامت ورق درصورتی که فلزی باشد 1.25 میلیمتر و حداقل ضخامت ورق کامپوزیتی 3 میلی متر است.
• تجهیز جانبی تابلو ترمینال 100 آمپر: پایه فیوز 100 آمپر حفاظ دار با فیوز 63 آمپری
• ﺣﺪاﻗﻞ اﺑﻌﺎد ﺷﯿﻨﻪﻫﺎي ﺧﺮوﺟﯽ از ﭘﺎﯾﻪ ﻓﯿﻮزها تابلو ترمینال 100 آمپر: 3*20*120
• حداقل ابعاد و جنس شینه نول تابلو ترمینال100آمپر :3*20*200
• ﺣﺪاﮐﺜﺮ ﻣﻘﻄﻊ ﮐﺎﺑﻞ آﻟﻮﻣﻨﯿﻮﻣﯽ ورودي ﺑﻪ ﺗﺎﺑﻠو ترمینال 100آمپر :25*4
• ﺣﺪاﮐﺜﺮ ﻣﻘﻄﻊ ﮐﺎﺑﻞ ﻣﺴﯽ ورودي ﺑﻪ ﺗﺎﺑﻠﻮ ترمینال 100 آمپر: 16*4
• ﺣﺪاﻗﻞ ﻓﺎﺻﻠﻪ ﭘﺎﯾﯿﻦ ﺗﺎﺑﻠﻮ ﺗﺎ ﻣﺤﻞ ﺑﺴﺘﻪ ﺷﺪن ﮐﺎﺑﻞ ورودی تابلو ترمینال 100 آمپر:140 میلی متر

تسلاکالا مفتخر است انواع تابلوهای برق را طراحی و در اختیار مشتریان عزیر قرار دهد.میتوانید برای لیست قیمت و خرید انواع تابلوهای برق ترمینال به سایت تسلاکالا مراجعه فرمایید و با کارشناسان فروش ما در ارتباط باشید .

لینک دانلود کاتالوگ تابلوهای فشار ضعیف ترمینال
