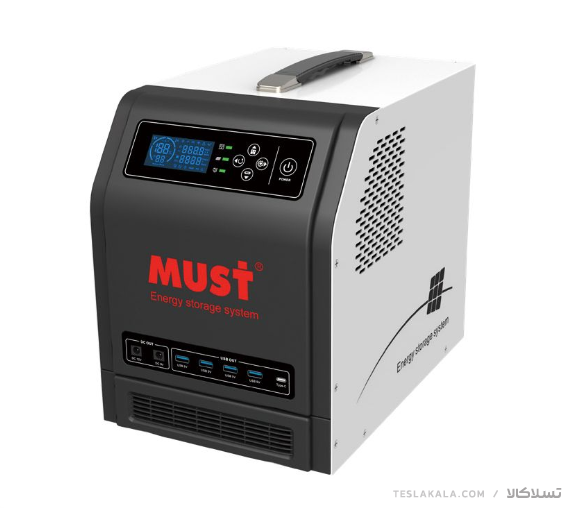

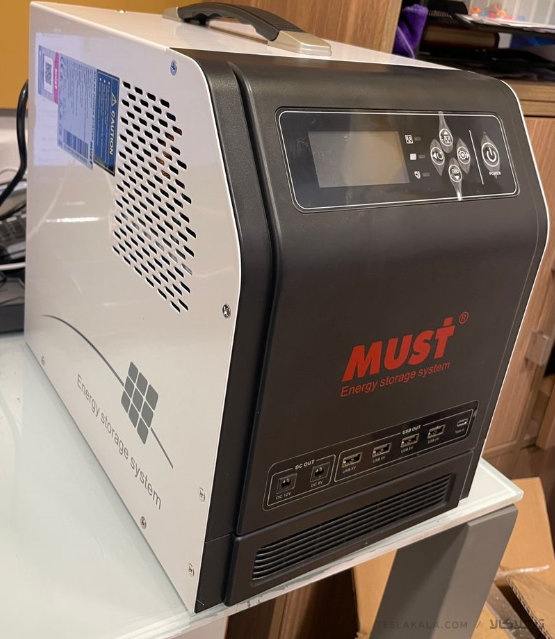

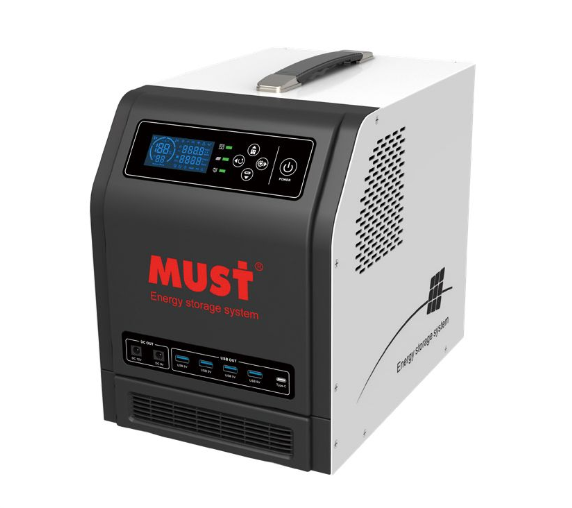

پاور استیشن(باطری، UPS ، MPPT، سانورتر) توان یک کیلووات با باطری صد آمپرساعت ( شارژ با برق شهر و پنل خورشیدی) HBP15-1012

پاور استیشن( پک مجتمع باطری، UPS ، MPPT ) توان یک کیلووات با باطری صد آمپرساعت ( شارژ با برق شهر و پنل خورشیدی) HBP15-1012

مجموعه ای از  ups ، باطری 100 آمپر ساعتی ،  آداپتور و اینورتر و کنترل شارژر mppt  جهت شارژ از طریق اتصال کابل مستقیم به پنل خورشیدی

تمامی این تجهیزات در یک دستگاه با ابعاد حدودی 35در 30 در 20 سانتی متر و وزن قابل حمل حدود 25 تا 30 کیلوگرمی قرار گرفته اند

از طریق برق شهر و یا از طریق پنل حورشیدی مناسب در زمان حدود 5 تا 6 ساعت، دستگاه کامل شارژ شده و یک کیلووات توان را در لحظه به شما میدهد که با توجه به ظرفیت باطری  و ضرایب همزمانی  ساعتها انرژی الکتریکی را در اختیار شما قرار خواهد داد  که در ادامه محاسبات دقیقتر زمانی بر حسب توان مصرفی ارائه میشود

عمر دستگاه (کل سیستم)

باتری LiFePO₄: معمولاً ۸ تا ۱۲+ سال تا افت به ۷۰–۸۰٪ ظرفیت (با نگهداری درست).

اینورتر/شارژر و فن‌ها: قطعات الکترونیکی معمولاً ۵ تا ۱۰ سال؛ فن‌ها ممکن است زودتر نیاز به تعویض پیدا کنند (قطعه مصرفی).

نمای کلی: با استفاده و تهویه‌ی درست، ۸–۱۰ سال عمر مفید برای کل دستگاه واقع‌بینانه است؛ باتری غالباً طولانی‌ترین عمر را دارد.

اگر روزی یک بار شارژ/دشارژ شود:

80% DoD → حدود ۸–۱۰ سال

50% DoD → حدود ۱۳–۱۶ سال
(در استفاده‌ی سنگین روزی ۲ سیکل، این اعداد نصف می‌شوند.)

راهکارهای افزایش عمر

دمای کار ۱۰–۳۰°C (پرهیز از >۴۵°C).

حد دشارژ پایین را روی ≈11.5V بگذارید و از ۰–۱۰۰٪ کامل مداوم خودداری کنسد؛ بهترین محدوده ۱۰–۹۰٪ است.

اگر دستگاه بلااستفاده می‌ماند: در ۴۰–۶۰٪ شارژ نگهداری و هر ۳–۴ ماه یک‌بار شارژ تکمیلی.

از شارژ سریع مداوم در دمای بالا و بارهای نزدیک به ماکزیمم توان به‌صورت پیوسته پرهیز کنید

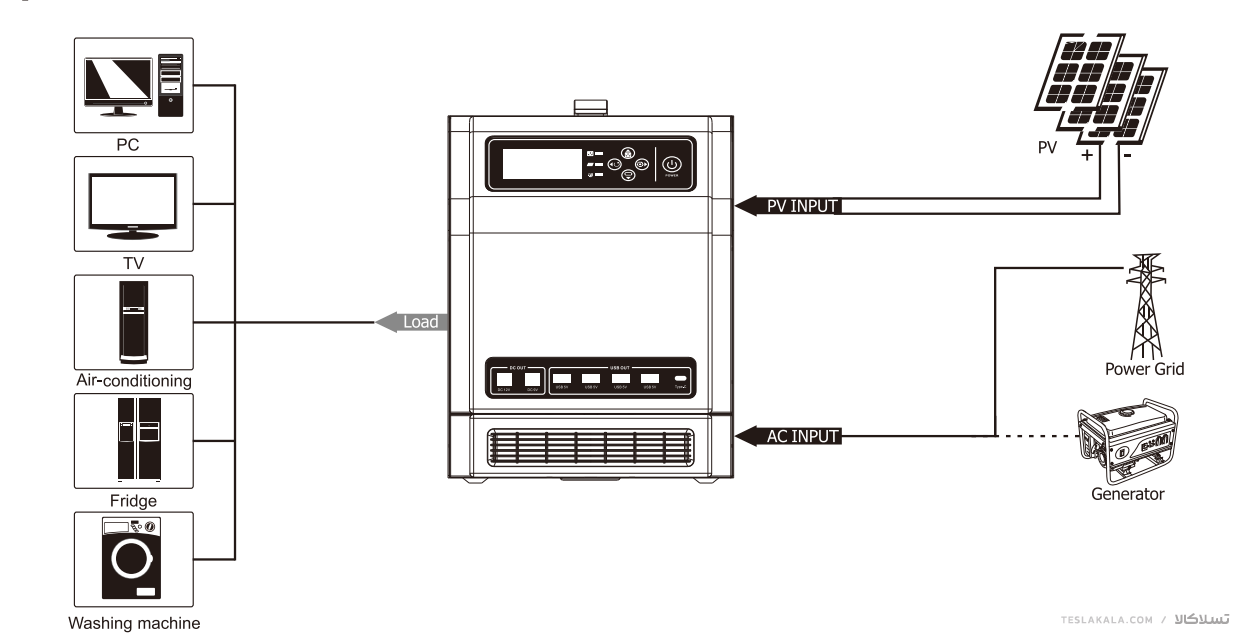

کاربرد دستگاه:

برای تأمین برق اضطراری یا استفاده در سیستم‌های خورشیدی پرتابل به کار می‌رود و می‌تواند وسایل خانگی مانند:

کامپیوتر (PC)

تلویزیون (TV)

کولر گازی (Air-conditioning)

یخچال (Fridge)

ماشین لباسشویی (Washing machine) را تغذیه کند (با توجه به توان مدل).

قبل از استفاده تمام دستورالعمل‌ها را بخوانید تا از انفجار یا آسیب باتری جلوگیری شود.

دستگاه را باز نکنید. در صورت نیاز به تعمیر، به مرکز خدمات تخصصی ارسال شود.

قبل از هرگونه تعمیر یا تمیزکاری، کابل‌ها را جدا کنید تا خطر برق‌گرفتگی کاهش یابد.

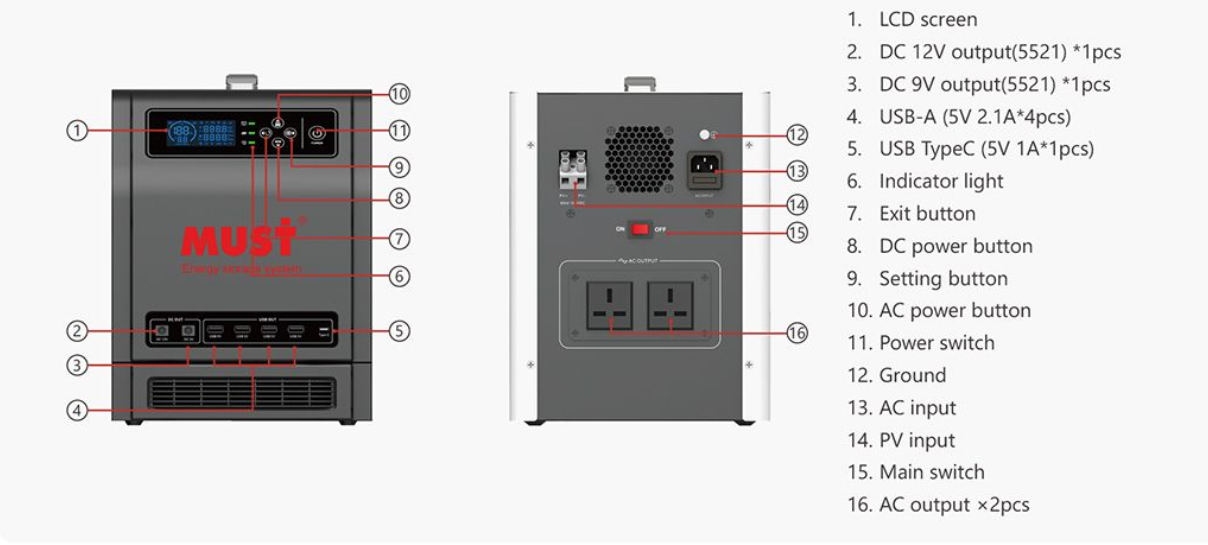

مراحل راه‌اندازی اولیه:

1. بررسی کلید پشت دستگاه (Main Switch)
   → آن را در حالت ON قرار بدهید تا مدار باتری داخلی فعال شود.

2. اتصال برق شهر (Grid AC)
   → کابل AC همراه دستگاه را وصل کنید ؛ LED ورودی برق روشن می‌شود و باتری شروع به شارژ می‌کند.

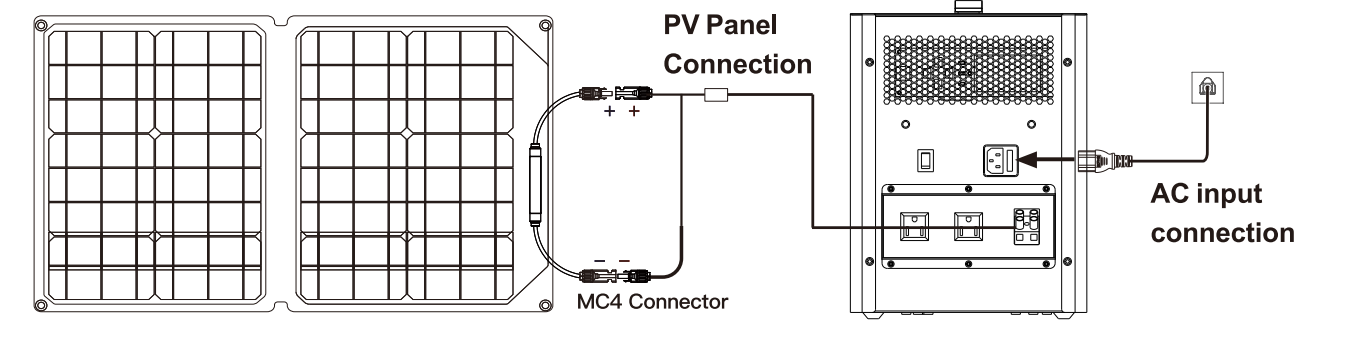

3. اتصال پنل خورشیدی (PV Input)
   → از کانکتورهای استاندارد MC4 استفاده کنید.
   → اطمینان حاصل کنید ولتاژ مدار باز پنل از 105VDC تجاوز نکند.

4. روشن کردن دستگاه
   → دکمه‌ی Power (سمت راست پنل جلو) را ۲ ثانیه نگه دار تا LCD فعال شود.

5. فعال‌سازی خروجی‌ها

   • دکمه AC را بزنید تا پریزهای ۲۳۰V فعال شوند.

   • دکمه DC را بزنید تا خروجی‌های USB و DC روشن شوند.

 نکات نصب ایمن

✅ فاصله تهویه: ۳۰ سانتی‌متر بالا / ۲۰ سانتی‌متر اطراف
✅ دمای مجاز کارکرد: ۰ تا ۴۵ درجه سانتی‌گراد
✅ از کابل 8 تا 10 AWG برای پنل استفاده کنید.
✅ دستگاه را در معرض رطوبت، باران یا تابش مستقیم خورشید قرار ندهید.
✅ هنگام اتصال پنل، ابتدا فیوز PV را قطع کنید ، سپس اتصال را انجام بدهید.

اگر دستگاه کاملاً شارژ باشد و از تمام توان ۱۰۰۰ واتش استفاده کنی،
در عمل حدود ۶۰ تا ۷۰ دقیقه برق می‌دهد (بسته به شرایط دما و راندمان لحظه‌ای).

اگر مصرفت نصف توان نامی (مثلاً ۵۰۰ وات) باشد، زمان تأمین برق تقریباً دو برابر می‌شود — یعنی حدود ۲ ساعت و نیم.

مثال برای روشن کردن و روشن ماندن یخچال به وسیله این دستگاه :

توان یخچال در حالت کار و استارت

• توان نامی یخچال شما:مثلا  ۱۵۰ وات (در حالت کار عادی)

• اما در لحظه‌ی استارت (روشن شدن موتور کمپرسور)، جریان بالا می‌رود — معمولاً ۳ تا ۵ برابر توان نامی.
  یعنی توان لحظه‌ای استارت ممکن است ۴۵۰ تا ۷۵۰ وات باشد.

توان لحظه‌ای قابل تحمل دستگاه

• مدل شما MUST HBP15-1012 است، با توان پیوسته‌ی ۱۰۰۰ وات.

• این دستگاه از نوع Pure Sine Wave Inverter است، و در لحظه‌ی استارت می‌تواند تا حدود ۲۰۰۰ وات پیک لحظه‌ای را برای چند ثانیه تحمل کند.

بنابراین روشن کردن یخچال ۱۵۰ واتی برایش کاملاً ممکن است.
در استارت اولیه هم مشکلی ندارد چون پیک استارت کمپرسور در محدوده توان مجاز دستگاه است.

 مدت‌زمان روشن ماندن یخچال

حالا ببینیم چقدر می‌تواند یخچال را روشن نگه دارد:

• توان مصرفی متوسط یخچال (با درنظر گرفتن سیکل خاموش/روشن کمپرسور): حدود ۷۵ وات واقعی در ساعت.

• ظرفیت باتری دستگاه: ۱۲۸۰ وات‌ساعت مفید (Wh)

• راندمان واقعی ≈ ۸۵٪

پس دستگاه می‌تواند تقریباً ۱۴ تا ۱۵ ساعت یک یخچال خانگی کم‌مصرف ۱۵۰ وات را روشن نگه دارد،
به شرطی که درب یخچال زیاد باز نشود و بار دیگری به دستگاه وصل نباشد.

زمان شارژ فقط با خورشیدی

سناریوهای رایج (هوای آفتابیِ خوب، بدون بار روی دستگاه):

• آرایه 600W (حداکثر دستگاه) → به‌دلیل محدودیت MPPT 40A، توانِ ورودیِ مؤثر به باتری ≈ 480–520W
  ⇒ زمان از صفر تا فول: حدود 3 تا 3.5 ساعت.

• آرایه 400W → توان مؤثر ≈ 280–320W
  ⇒ حدود 4.5 تا 5.5 ساعت.

• آرایه 200W → توان مؤثر ≈ 140–170W
  ⇒ حدود 8.5 تا 10 ساعت.

توجه: این‌ها ساعت‌های «نورِ مؤثر» هستند؛ اگر آسمان نیمه‌ ابری باشد یا دمای پنل بالا برود، زمان بیشتر می‌شود. در عمل به «Peak Sun Hours» منطقه‌تان بستگی دارد.

چه نوع پنل بخریم؟

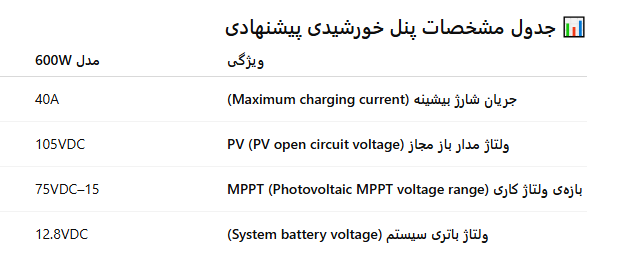

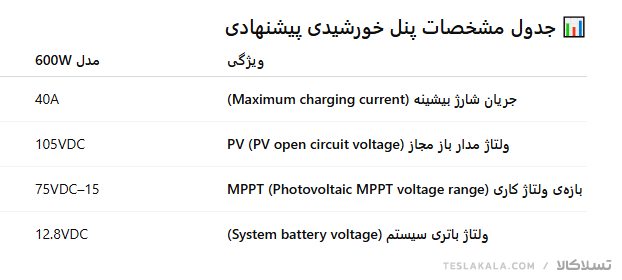

• کنترلر شما: MPPT 15–75V، VOC≤105V، حداکثر 600W (برای سیستم 12V).

• بهترین چیدمان پیشنهادی برای 600W:

  • ۲× پنل 300–330W از نوع 60 سلول/120 half-cut با مشخصات معمول Vmp≈31–34V, Voc≈38–42V.

  • سیم‌بندی سری (ترجیحی): Vmp کل ≈ 62–68V (داخل پنجره MPPT) و Voc کل ≈ 76–84V (زیر حد 105V حتی در هوای سرد).
    مزیت: جریان کم‌تر ⇒ کابل باریک‌تر و افت ولتاژ کمتر.

  • اگر سایه‌زنی نقطه‌ای محتمل است، می‌توانید موازی ببندید (همان دو پنل 300W موازی: Vmp≈32V، جریان دو برابر). در موازی حتماً فیوز خطی برای هر رشته بگذارید.

چه تجهیزات لازم است؟

• کابل‌های PV مسی مقاوم به UV سایز 8–10 AWG (یا 6–10 mm²) طبق دفترچه.

• کانکتور MC4 اصل + آچار/پرس مخصوص.

• فیوز/کلید DC برای رشته‌ها:

  • سری: یک DC isolator 15–20A / ≥150VDC بین آرایه و دستگاه.

  • موازی: فیوز خطی 15A برای هر رشته + مرکز تجمیع (combiner) کوچک.

• سرج ارستر DC (اختیاری ولی توصیه می‌شود در مناطق طوفانی).

• ارت/زمین حفاظتی مطابق مقررات محلی.

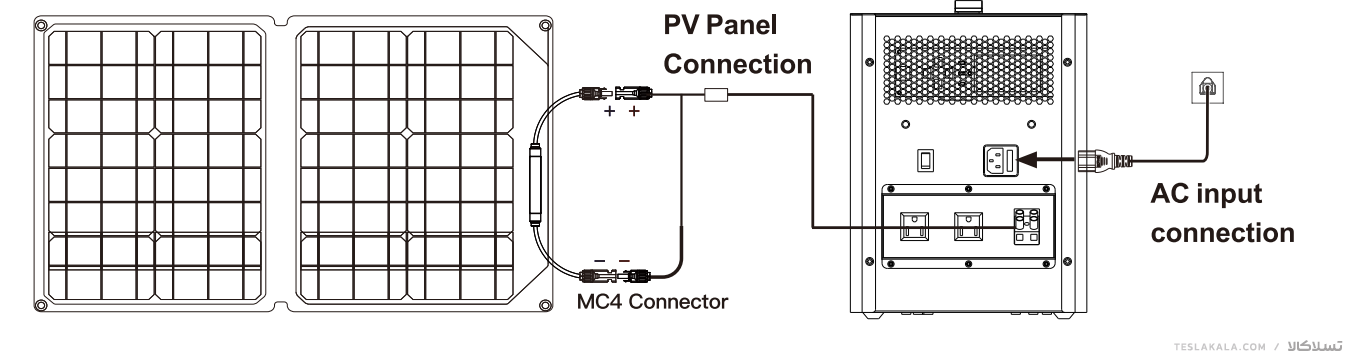

اتصال پنل خورشیدی – مرحله‌به‌مرحله

1️⃣ پنل خورشیدی را آماده کن:
مثلاً ۲ عدد پنل ۳۰۰ وات (Vmp≈32V, Voc≈41V) را به‌صورت سری وصل کنید تا مجموع Voc≈82V شود (زیر حد مجاز 105VDC).

2️⃣ از کانکتور MC4 استاندارد استفاده کنید تا کابل‌ها را از آرایه تا دستگاه بیاوری.

3️⃣ در مسیر مثبت (PV+) یک فیوز 15–20A DC یا کلید قطع PV بگذار.

4️⃣ سیم‌ها را به ترمینال‌های پشت دستگاه وصل کنید:

• سیم قرمز (مثبت) → PV+

• سیم مشکی (منفی) → PV−

 از کابل خورشیدی مقاوم به UV با مقطع 8 تا 10 AWG (≈6 تا 10mm²) استفاده کنید.

5️⃣ سپس دکمه‌ی Main Switch (کلید قرمز بزرگ پشت دستگاه) را روشن کنید.
در LCD باید علامت پنل خورشیدی ظاهر شود.
